dica Teste OZ8660 quando note liga led vermelho e não starta

[wjinformatica]

teste feito CCE Ultra Thin N325, placa 71r-nh4cu6-t810, funciona em qualquer um que possua este ci só a serigrafia dos componentes devem ser diferentes daí sempre analizar ppelo esquema elétrico

Quem esta na duvida se pode ser esse xarope do OZ8660, no meu caso está serigrafado na placa  U13, que esta causando essa dor de cabeça

Precisa passar orçamento antes de comprar o ci e não sabe se é ele o problema.

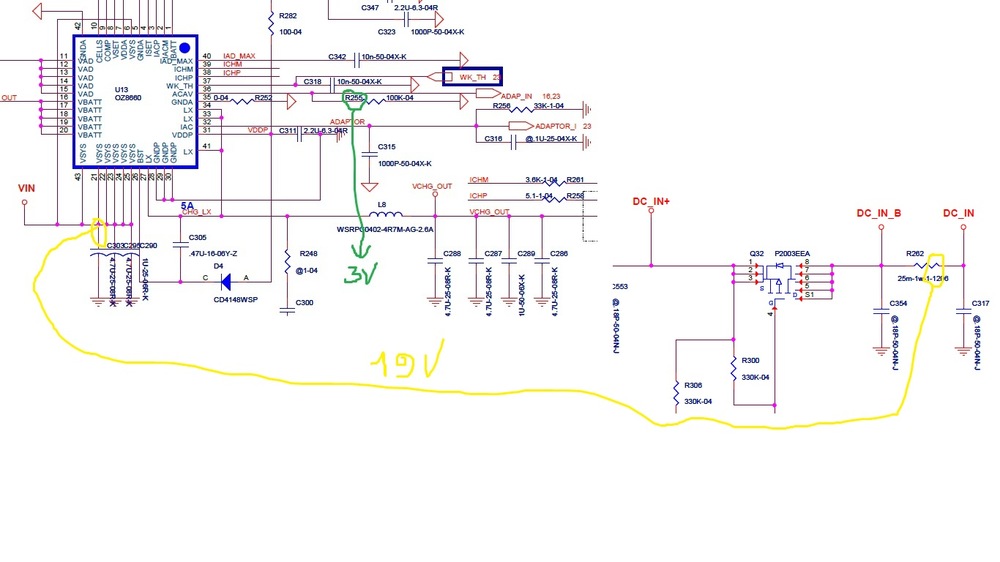

Retire o CI, no pino 36 precisa de 3v, em verde na imagem, para que o super i/o reconheça que o carregador está conectado

então puxa um fio do R255 que esta para o lado do ci, pois se colocar do outro vai aterrar e danificar o circuito de 3v, até a bobina de 3,3Valw

e precisa que a placa seja alimentada com os 19v, em amarelo na imagem, e dai tem que puxar um fio do resistor r262 para o positivo do capacitor c303.

se tudo estiver ok a placa irá ligar normalmente sem carregar a bateria

pois o CI OZ8660 gerencia a bateria e o carregador e manda sinal ADAp_IN de 3V para o i/o do que esta alimentando o circuito.

Se ajudou não esqueça do

e qualquer duvida pode postar que posso ajudar.

E mais uma coisa esses jumpers é para essa placa, mas qualquer placa que tem o OZ8660 pode ser usado, claro que adaptando os jumpers e em outras placas o sinal ADAP_IN se chama acin, mas sempre no pino 36 por se tratar do mesmo PWM

Edited March 2, 2018 by wjinformatica

[RenatoUpDate]

Obrigado. Vou analisar.

[RenatoUpDate]

Está tendo 19v no C303, e no R262 também 19v, e no U13 QZ8660 encontrei nos pinos 19v e 3v



Não consegui ainda encontrar o R255. Só o R256.

[wjinformatica]

@RenatoUpDate qual placa mãe é a sua amigo?

[RenatoUpDate]

Positivo Stylo xr3520 model.: 71R-H14BT4-TL50

Ao conectar o carregador o Led Vermelho acende e apaga.

[RenatoUpDate]

Ao clicar em ligar no power o led (vermelho) também acende e  apaga.

Edited January 8, 2018 by RenatoUpDate

[wjinformatica]

@RenatoUpDate é diferente da que eu fiz o esquema,

faz um teste de continuidade e veja qual resistor proximo apita com o pino 36 amigo. pode mandar foto se quiser

[RenatoUpDate]

Testei o R256 não da sinal nem um no multimetro. Nem voltagem e nem bip.

[wjinformatica]

essa placa é outra amigo

tem que ver qual da continuidade com o pino 36



[RenatoUpDate]

Foto da Placa-mãe Positivo Stylo xr3520 model.: 71R-H14BT4-TL50

[wjinformatica]

manda uma mais aproximada do u13 amigo

[wjinformatica]

r255 esta bem abaixo da perna 36 e nele não diz o nome, deve ter uma junção de capacitores e resistores com ele e dizer uma letra circulada

por exemplo L

e embaixo da memoria ou nos cantos das placas tu acha essas letras com o nome do resistor

pois não tinha espaço para serigrafar alli dai eles fazem isso por ter muitos componentes bem juntos

[curtolo]

@wjinformatica @RenatoUpDate , por favor, existe um tópico aberto para esse equipamento, postem lá, assim mantemos o fórum organizado.

[RenatoUpDate]

Minha camera é ruim pra tirar foto de perto. Perde o foco. kkk Que merda. Rsrs

[lucasdeliima10]

Em 28/12/2017 às 19:28, wjinformatica disse:

Quem esta na duvida se pode ser esse xarope do OZ8660, no meu caso está serigrafado na placa  U13, que esta causando essa dor de cabeça

Precisa passar orçamento antes de comprar o ci e não sabe se é ele o problema.

Retire o CI, no pino 36 precisa de 3v, em verde na imagem, para que o super i/o reconheça que o carregador está conectado

então puxa um fio do R255 que esta para o lado do ci, pois se colocar do outro vai aterrar e danificar o circuito de 3v, até a bobina de 3,3Valw

e precisa que a placa seja alimentada com os 19v, em amarelo na imagem, e dai tem que puxar um fio do resistor r262 para o positivo do capacitor c303.

se tudo estiver ok a placa irá ligar normalmente sem carregar a bateria

pois o CI OZ8660 gerencia a bateria e o carregador e manda sinal ADAp_IN de 3V para o i/o do que esta alimentando o circuito.

Se ajudou não esqueça do

e qualquer duvida pode postar que posso ajudar.

E mais uma coisa esses jumpers é para essa placa, mas qualquer placa que tem o OZ8660 pode ser usado, claro que adaptando os jumpers e em outras placas o sinal ADAP_IN se chama acin, mas sempre no pino 36 por se tratar do mesmo PWM

so uma duvida, posso ligar o resistor R255 direto ns bobina de 3v?

[wjinformatica]

31 minutos atrás, lucasdeliima10 disse:

so uma duvida, posso ligar o resistor R255 direto ns bobina de 3v?

isso mesmo amigo, liga na bobina de 3v sem problemas, só cuida o lado certo do resistor é o lado que esta para o pino 36. pois o outro é terra, se ligares a fonte de 3v no terra queima o controlador de 3v

[lucasdeliima10]

50 minutos atrás, wjinformatica disse:

isso mesmo amigo, liga na bobina de 3v sem problemas, só cuida o lado certo do resistor é o lado que esta para o pino 36. pois o outro é terra, se ligares a fonte de 3v no terra queima o controlador de 3v

ta beleza, vou fazer o teste e posto o resultado e o joinha é claro

[cginfomacae]

Eu peguei um notebook assim e resolvi trocando um transistor (RK D por um C29) atrás do conector da bateria.

Segue foto, tem um circulo com ele já trocado.



Se resolver posta o resultado e nao esqueça do joinha.

[wjinformatica]

33 minutos atrás, lucasdeliima10 disse:

ta beleza, vou fazer o teste e posto o resultado e o joinha é claro

se não for isso crie um tópico e me marque que te ajudo de boa

[lucasdeliima10]

14 horas atrás, wjinformatica disse:

se não for isso crie um tópico e me marque que te ajudo de boa

ela ligou porem nao deu vídeo, tinha que funcionar normal, correto?

[cginfomacae]

35 minutos atrás, lucasdeliima10 disse:

ela ligou porem nao deu vídeo, tinha que funcionar normal, correto?

Vc trocou o transistor que mencionei acima? Verificou tensão na BIOS?

[wjinformatica]

Em 01/03/2018 às 11:31, lucasdeliima10 disse:

ela ligou porem nao deu vídeo, tinha que funcionar normal, correto?

conseguiu resolver amigo?

[lucasdeliima10]



Em 05/03/2018 às 11:17, wjinformatica disse:

conseguiu resolver amigo?

amigo, ligou no led azul e o vermelho nao, porem nao deu video

[wjinformatica]

6 minutos atrás, lucasdeliima10 disse:



amigo, ligou no led azul e o vermelho nao, porem nao deu video

é que ai tem mais problema na placa.

antes ligava o vermelho e desligava?

[lucasdeliima10]

1 minuto atrás, wjinformatica disse:

é que ai tem mais problema na placa.

antes ligava o vermelho e desligava?

isso, mas creio que é bios, as outras tensões estavam normais, mas ja devolvi a ao cliente, ele nao quis esperar, resolveu comprar outro notebook
