em análise Positivo premium xs7210 6-71-w5s20-d03 acende somente led laranja e nao liga

Rate this topic

Recommended Posts

Boa noite amigos, recebi o note xs7210 palaca mae  6-71-w5s20-d03, quando conecto o carregador, ele fica com led laranja acesso, mas ao pressionar o power ele nao faz nada, permanece do mesmo modo

teste

bios

pinos

8 - 3,24v

7 - 3,24v

3 - 3,24v

4 - terra = 0v



a pl6 está sem voltagem e o PU3 está recebendo a VIN CPU, no pino 7, porem os pinos 15 e 28 qu teriam que ter o 5VS, estão com 0v.

alguem pode me dar uma luz ?

Share this post


Link to post
Share on other sites

após analise do esquema da placa, injetei 5v na pl8 e o pu2 esquenta levemente, coloquei alcool isopropilico no local e o pu2 é o primeiro a secar, como a linha é de 6A e minha fonte é somente 5A, nao tenho como aumentar a corrente, para ver o consumo, quando injeto 5v na linha, ela consome  0,17ma.

Será que seja esse c.i com defeito?

o pu2 tambem nao solta nada no pino 20 que é o PHASE2, alguem pode me dar uma ajuda ?

Share this post


Link to post
Share on other sites
Agora, Hardnet disse:

Se está faltando essa tensão começa conferindo o pq33

somente o pino 1 tem tensão de 3,21v o restante estao todos 0v

pq 32 tambem so tem voltagem no gate, de 3,21v o dreno esta com 0v e a pr118 esta 0v tambem

Share this post


Link to post
Share on other sites

Um teste a ser feito:

Remova o P2808, substitua ele pelo esquema dos diodos que você acha aqui no fórum. Usando dois diodos. Em seguida jumpeie os pinos 5 e 6 e veja se o note liga. Se ligar com o jumper direto nos pinos e não ligar pelo botão power, desconecte ele do conector e ligue dois fios direto no botão de power vindo cada um dos fios de um dos pinos, 5 e 6. Se ajudei deixe um joinha.

Share this post


Link to post
Share on other sites
6 horas atrás, pilgrim disse:

Um teste a ser feito:

Remova o P2808, substitua ele pelo esquema dos diodos que você acha aqui no fórum. Usando dois diodos. Em seguida jumpeie os pinos 5 e 6 e veja se o note liga. Se ligar com o jumper direto nos pinos e não ligar pelo botão power, desconecte ele do conector e ligue dois fios direto no botão de power vindo cada um dos fios de um dos pinos, 5 e 6. Se ajudei deixe um joinha.

ja substituí, amigo, mas continua  a mesma coisa, inclusive usei o P2808 em outra placa e funcionou normalmente.

Share this post


Link to post
Share on other sites

bom dia pessoal.

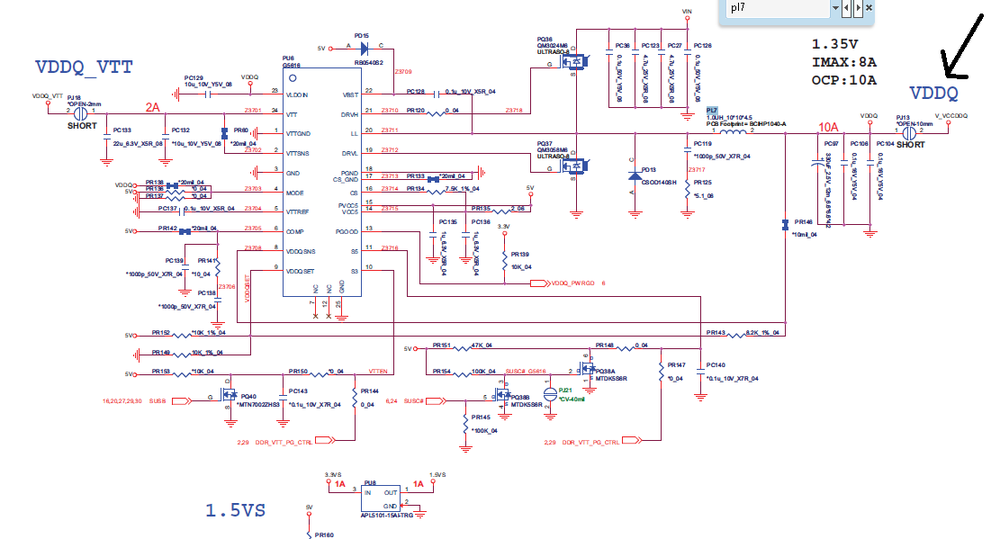

analisando esse esquema notei que nao encontro a SYS15V, anexei uma imagem e como não sou bom em leitura de esquema, gostaria de uma ajudinha, na imagem marquei de verde, as pinagens e tensoes do pu2 que estão ok, porem marquei de preto tensoes que nao encontro, no lugar delas esta 0V, ggostaria da informação, se as marcadas de preto, surgem aí, ou vem de outro lugar, ainda nao consegui entender como identificar, quando surge e quando vem de outro local.

agradeço a ajuda dos amigos.


Share this post


Link to post
Share on other sites

Tensões nos pinos 1,6,11,16,20 do pu2 amigo? Faz pouco que peguei um desses mas ele dava start e desligava, era nas fontes secundárias, mas como esse não parte deve ser na primaria.

Share this post


Link to post
Share on other sites

boa noite amigos, desculpem a demora em voltar a atualizar este tópico, é que somente agora houve progresso, consegui fazer a placa ligar, com a troca do PU2, e consegui deixar a VDD5 sempre presente, colocando o PQ4, que essa placa não possuia, porém mesmo com todo esse avança, a placa liga por alguns segundos, gira o cooler e logo em seguida deslig, creio ser algo no VCORE, ou 1.05VS, mas preciso da ajuda dos amigos para analisar, pois não tenho muita experiencia com esquema.

Share this post


Link to post
Share on other sites
30 minutos atrás, raimundoleao disse:

@wjinformatica, amigo cheguei no mesmo ponto que vc citou, a placa liga, gira o cooler e em seguida desliga.

agora entramos noutro ponto

secundárias

tensoes

pu8 pino 1 e 3

pq55 pinos 3 e 4

pq3 pinos 3 e 4

pq33 pinos 3 e 4

pq5 pinos 3 e 4

pq7 pinos 3 e 4

pq53 pinos 3 e 4

Share this post


Link to post
Share on other sites
Agora, wjinformatica disse:

agora entramos noutro ponto

secundárias

tensoes

pu8 pino 1 e 3

pq55 pinos 3 e 4

pq3 pinos 3 e 4

pq33 pinos 3 e 4

pq5 pinos 3 e 4

pq7 pinos 3 e 4

pq53 pinos 3 e 4

sem ligar a placa, amigo ?

Share this post


Link to post
Share on other sites
1 minuto atrás, raimundoleao disse:

sem ligar a placa, amigo ?

tem que ser quando ela da o o start amigo

secundarias só aparecem apartir do start

Share this post


Link to post
Share on other sites
29 minutos atrás, wjinformatica disse:

tem que ser quando ela da o o start amigo

secundarias só aparecem apartir do start

PU8  1=1.5v  2=0v  3=3.30v

PQ55 3=1.07v  4=1.07v

PQ3 3=5.23  4=5.23

PQ33 3=5.23  4=5.23



procurando o restante...

Share this post


Link to post
Share on other sites
1 hora atrás, wjinformatica disse:

agora entramos noutro ponto

secundárias

tensoes

pu8 pino 1 e 3

pq55 pinos 3 e 4

pq3 pinos 3 e 4

pq33 pinos 3 e 4

pq5 pinos 3 e 4

pq7 pinos 3 e 4

pq53 pinos 3 e 4

PU8  1=1.5v  2=0v  3=3.30v

PQ55 3=1.07v  4=1.07v (apenas os pads)

PQ3 3=5.23v  4=5.23v

PQ33 3=5.23v  4=5.23v

PQ5 3=3.30v  4=3.30v

PQ7 3=3.30v  4=3.30v

PQ53 3=3.30v  4=3.30v (apenas os pads)

Share this post


Link to post
Share on other sites
20 horas atrás, raimundoleao disse:

PU8  1=1.5v  2=0v  3=3.30v

PQ55 3=1.07v  4=1.07v (apenas os pads)

PQ3 3=5.23v  4=5.23v

PQ33 3=5.23v  4=5.23v

PQ5 3=3.30v  4=3.30v

PQ7 3=3.30v  4=3.30v

PQ53 3=3.30v  4=3.30v (apenas os pads)

temos todas voltagens secundarias a principio, meça todas bobinas com a placa ligada e veja se falta alguma amigo

Share this post


Link to post
Share on other sites
1 hora atrás, wjinformatica disse:

temos todas voltagens secundarias a principio, meça todas bobinas com a placa ligada e veja se falta alguma amigo

amigo, analisando o esquema cheguei ao pu6, que não gerava a tensão VDDQ, porém eu fiz besteira, retirei ele depois liguei a placa.

Por algum motivo o pq36 e pq37 entraram em curto, levando a linha do VIN à curto, retirei eles e o VIN voltou ao normal, porém a PL7 e PL6, agora estao bipando com o terra, não sei se é curto ou se é pelo fato de o processador ser soldado na placa.


Share this post


Link to post
Share on other sites

gostaria de uma informação dos amigos, sobre o vcore, quando o processador é soldado na placa é normal essa linha bepar com o terra, quando a placa está desligada?

Share this post


Link to post
Share on other sites
1 hora atrás, raimundoleao disse:

amigo, analisando o esquema cheguei ao pu6, que não gerava a tensão VDDQ, porém eu fiz besteira, retirei ele depois liguei a placa.

Por algum motivo o pq36 e pq37 entraram em curto, levando a linha do VIN à curto, retirei eles e o VIN voltou ao normal, porém a PL7 e PL6, agora estao bipando com o terra, não sei se é curto ou se é pelo fato de o processador ser soldado na placa.


Vc ligou a placa sem o ci pu6 foi isso ?

Pode ter causado o dano total da placa, mas vamos continuar.

Share this post


Link to post
Share on other sites
1 hora atrás, raimundoleao disse:

gostaria de uma informação dos amigos, sobre o vcore, quando o processador é soldado na placa é normal essa linha bepar com o terra, quando a placa está desligada?

A resistência nessa linha é sempre bem baixa devido a corrente elevada, então irá bipar sim. Neste caso você deve usar não a escala de bipe, mas a escala de 200 ohms.

  • Like 1

Share this post


Link to post
Share on other sites
1 minuto atrás, Gilson Macedo disse:

A resistência nessa linha é sempre bem baixa devido a corrente elevada, então irá bipar sim. Neste caso você deve usar não a escala de bipe, mas a escala de 200 ohms.

qual valor deve dar pra eu saber que edo amistá em curto, quando uso a escala de 200ohms ?, obrigado amigo

Share this post


Link to post
Share on other sites

Una as duas pontas do multímetro e veja qual resistência acusa, depois coloque em dois pontos de terra da placa pra ter uma referência de curto, e depois coloque novamente na área de vcore. Se a resistência for a mesma medida nos dois pontos de curto, então você terá um curto. Essa resistência de fato está bem baixa.

Share this post


Link to post
Share on other sites
2 horas atrás, IRONMAN disse:

Vc ligou a placa sem o ci pu6 foi isso ?

Pode ter causado o dano total da placa, mas vamos continuar.

oi amigo, foi isso sim

Share this post


Link to post
Share on other sites
