esquema APC UPS 700va Cubic

[Atualização Celular]

Boa tarde! Aos amigos que puderem ajudar a encontrar o esquema do nobreak em questão, agradeço desde já. Devido a uma falha desconhecida o referido aparelho está com a tensão de carga da bateria fixa em 9,48v. Também está apresentando sobreaquecimento nós resistores R66,R67,R64 e R79. Não consegui identificar nenhum outro componente em curto ou com defeito.

Valeu.

[Atualização Celular]

6 horas atrás, Atualização Celular disse:

Boa tarde! Aos amigos que puderem ajudar a encontrar o esquema do nobreak em questão, agradeço desde já. Devido a uma falha desconhecida o referido aparelho está com a tensão de carga da bateria fixa em 9,48v. Também está apresentando sobreaquecimento nós resistores R66,R67,R64 e R79. Não consegui identificar nenhum outro componente em curto ou com defeito.

Valeu.

Acredito que o esquema do APC Cubic 600v possa servir ao propósito, se alguém o tiver pode mandar. Grato.

Editado: 18 de Dezembro de 2019 por Atualização Celular
Tornar mais abrangente.

[zazulak]

Buenas,



movi o seu tópico para o fórum principal de fontes e nobreaks, aqui é mais fácil de alguém ver e ajudar.

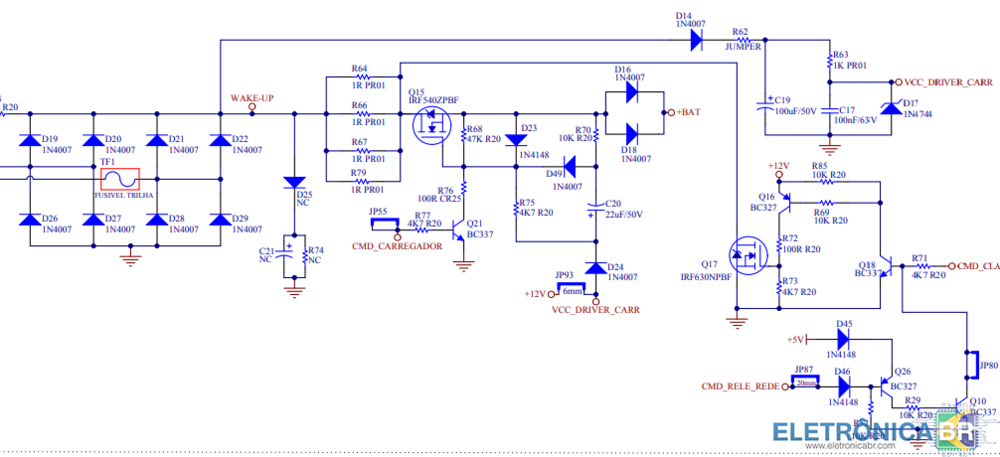

Essa é a parte do carregador, veja se o esquema bate com o nobreak:



Essa medida de 9.48V é com a bateria dele, com uma bateria boa, ou sem bateria? Pode ser que a causa seja apenas a bateria com um vaso em curto.

[Atualização Celular]

Boa noite! O esquema é identico. Quanto a tensão dá o mesmo resultado nas três situações.

Editado: 28 de Dezembro de 2019 por Atualização Celular
Tornar mais abrangente.

[zazulak]

Tirando fora o Q17, muda alguma coisa?
