em análise TV AOC le32s5970 liga mais não tem imagem

[VCP tech]

Boa noite pessoal do fórum estou com duas TVs aqui AOC le32s5970 ambas com o mesmo defeito, liga acende os leds mais n tem imagem já fiz os testes nos leds e tá tudo normal alguém poderia ajudar

Edited May 4, 2020 by VCP tech

[ohm]

Bom dia @VCP tech ,



O aparelho tem áudio e nao tem imagem? obedece oa comandos do controle remoto ou painel?



Diga o que ja foi feito que ajuda receber dicas.

[VCP tech]

18 horas atrás, Chagas Moura disse:

editar

Sim ela funcional normalmente e qdo acionado algum botão do controle o led pisca mostrando que estar obedecendo aos comandos medir as tensões que vão para os leds estão normais verifiquei os leds também estão normais minha suspeita que pode ser a v-com.

[ohm]

Quais tensões você encontra na tcon além dos 12v. Existe diversos conversores dc dc que geram tensões de vários valores. Ausência de alguma promove diversos defeitos

[Claudio dias dos santos]

olá, Amigo, veja se na placa Tcon se você encontrar as tensões abaixo:



OBS.: A grande maioria das TCON trabalham com estas tensões, mas não é uma regra geral.  veja na serigrafia da sua placa e tenta identificar essas tensões.







VCON =7,6V

VGH = 27 OU 32V

VGL = -4,7V

VDD = 15V

VIN = 12V

VCORE =1,8V

VCORE2=1,2V

AVDD = 16,2



[VCP tech]

Ela n tem t-com só a v-com ou seja N tem todas essas voltagem

[ohm]

Entendo. Pela foto observo alguns indutores e diodos ao lado. Provável que sejam conversores dc dc. Verifique ausência de tensão neles.



Outro ponto a ser observado são capacitores smd em curto,  nessa placa vcon. Apresenta algum aquecimento.

[tekcel reparos]

Olá!  Resolveu os defeitos?

[Nildo9dois]

Em 04/05/2020 às 16:45, VCP tech disse:

Boa noite pessoal do fórum estou com duas TVs aqui AOC le32s5970 ambas com o mesmo defeito, liga acende os leds mais n tem imagem já fiz os testes nos leds e tá tudo normal alguém poderia ajudar

Também estou com uma tv dessa, nessa mesma situação, tem som, backlight, responde comando do controle e painel, porém sem imagem, já verifiquei componente por componente da v-con, mas não encontrado nenhum curto, agora o que achei estranho que não estou pegando a tensão do avdd de 15v, as demais que tem descriminado na placa estão normais, que são de 12v, 1,8v e 3,3 v, estou em busca do esquema dessa placa, mas como sou no aqui, não consegui baixar ainda.

Edited June 24, 2020 by Nildo9dois
Adição de informações

[tekcel reparos]

17 horas atrás, Nildo9dois disse:

Também estou com uma tv dessa, nessa mesma situação, tem som, backlight, responde comando do controle e painel, porém sem imagem, já verifiquei componente por componente da v-con, mas não encontrado nenhum curto, agora o que achei estranho que não estou pegando a tensão do avdd de 15v, as demais que tem descriminado na placa estão normais, que são de 12v, 1,8v e 3,3 v, estou em busca do esquema dessa placa, mas como sou no aqui, não consegui baixar ainda.

Com um microscópio analise o C.I 6861AAQ e verifique com atenção se o mesmo tem um "micro furo" em seu corpo na regiao do CC - CC (DC-DC). Tem em minha bancada uma dos mesmo modelo e com o C.I que explodiu.

Edited June 25, 2020 by tekcel reparos

[Nildo9dois]

12 horas atrás, tekcel reparos disse:

Com um microscópio analise o C.I 6861AAQ e verifique com atenção se o mesmo tem um "micro furo" em seu corpo na regiao do CC - CC (DC-DC). Tem em minha bancada uma dos mesmo modelo e com o C.I que explodiu.

Pelo que olhei, ele utiliza outro CI, identifiquei a saída dele que manda pra essa linha de 15v e não tem nada saíndo, só que não encontrei o datasheet desse CI pra talvez encontrar um compatível.

[Adilson Casaes]

@Nildo9dois e os leds

[Leogaido]

Amigo , já fez os devidos testes na placa Tcon,limpa os flats dela , se o Led standby acende , pode ser curto na T con se você garante que os Leds estão normais , se ela não tiver Tcon , e estiver o resto normal tuso indica que a tela não está sendo alimentada .

Edited June 26, 2020 by Leogaido

[Multimarcas]

Característico de Display,se o amigo conseguir um outro para teste reduziria a duvida.

Veja se consegui testar em outro aparelho.

[Nildo9dois]

Em 25/06/2020 às 23:33, Leogaido disse:

Amigo , já fez os devidos testes na placa Tcon,limpa os flats dela , se o Led standby acende , pode ser curto na T con se você garante que os Leds estão normais , se ela não tiver Tcon , e estiver o resto normal tuso indica que a tela não está sendo alimentada .

É como citei, anteriormente, leds normais, pelos testes tudo indica não ter curtos nos componentes, só que fazendo outros testes de alimentação, encontrei que no CI não está mandando uma alimentação de 15v, minha dúvida agora é, se o CI depende de algum retorno do display pra liberar esses 15v, que daí mataria a charada se o problema está no display ou CI.

[Felipe Cirino]

Não é o ci não... comprei dois no aliexpress para fazer o reparo do msm e não funcionou. Contínuo com o msm problema.

[Chagas Moura]

@VCP tech

[gabrielbuchmann]

Estou com uma TV do mesmo modelo e com o mesmo defeito. Já troquei a placa lógica por uma nova e nada adiantou. Sou inocente em eletrônica, portanto não tenho muito experiência, é o que pude fazer até o momento.

[Multimarcas]

17 horas atrás, gabrielbuchmann disse:

Estou com uma TV do mesmo modelo e com o mesmo defeito. Já troquei a placa lógica por uma nova e nada adiantou. Sou inocente em eletrônica, portanto não tenho muito experiência, é o que pude fazer até o momento.

Bom dia

Amigo abra um topico exclusivo para seu problema.

Dessa forma poderemos ajuda-lo.

[gabrielbuchmann]

Caro amigo Multimarcas, sei das regras do fórum, porém todos aqui estão com o mesmo aparelho e defeito. Seria muito mais prático e fácil a todos resolvermos por aqui.

RESOLVI O PROBLEMA DESTE APARELHO! Quero compartilhar porém sou novo no fórum e não tenho muita experiência em eletrônica, mesmo assim vamos lá. Após ter feito testes de fonte e placa lógica, até mesmo a troca da placa lógica eu verifiquei a V-com. Deveria ter feito isso antes. Mas o problema estava nos capacitores C254, C256, C253, todos em curto. Removidos o aparelho tornou a funcionar normalmente. Dúvida, devo substituir por outros? Quais seriam compatíveis com esses modelos, pois não tenho outros para tirar as medicações. Obrigado a todos.

[joao1]

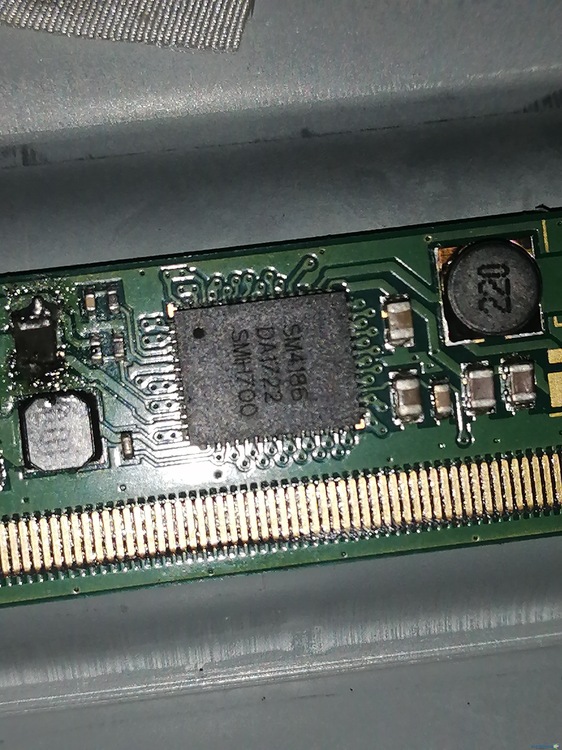

@gabrielbuchmann o modelo do seu tv deve ser diferente do amigo @VCP tech .... paineis diferentes vcon totalmente diferente.....amigo o ic da sua tv é o SM4186

Edited June 16, 2021 by joao1

[gabrielbuchmann]

Realmente, agora que vc falou que eu vi. Tem algumas diferenças, porém o modelo é o mesmo AOC le32s5970.

[joao1]

@gabrielbuchmann hoje os fabricantes de painel vendem pra todos uma pequena diferença de uma letrinha  no modelo já pega outro painel

[Multimarcas]

Isso mesmo ja tive aparelhos do mesmo modelo com paineis diferentes.

[Oliveira86]

Tenho uma TV AOC mesmo modelo e estou passando pelo mesmo problema. A minha estava com as tensões de 12v,3,3v e 1,8v de resto não passa mais nada. Depois de um tempo a V-con só está constando a 12v e o restante não estão batendo.
