em análise Notebook Asus gl503v placa dabklmb1aa0 rev: a Sem video

Rate this topic

Recommended Posts

Posted (edited)

Olá pessoal, estou com este notebook Asus gl503v placa dabklmb1aa0 rev: a , chegou sem ligar, após a analise achei um capacitor smd em curto na placa e fiz a substituição do mesmo e o note voltou a ligar, mas sem video,  verifiquei as tensoes e tenho 3v, 5v, 19v, já regravei a bios, e nada, regravei a bios da gtx1060 integrada troquei os dois cis da bios e gravei em novos também nada, o estranho é os Coolers acionam, tecla caps lock acende e apaga ao ser acionada, luz rgb do teclado acendem, já tentei ligar externo pelo hdmi também sem video, notei que o processador I7 esquenta muito ao ligar, tipo 4 segundos com o dedo em cima já queima o dedo, Alguem poderia me dar um Help ai, Agradeco desde já.

Edited by pelizaro

Share this post


Link to post
Share on other sites

@pelizaro qual a posição do capacitor que estava em curto, a tela chega a acender, quais as tensões da bios?

Share this post


Link to post
Share on other sites

Boa noite, então tenho 3,3 v na bios, este capacitor pertence ao circuito de alimentação 19v, a tela fica apagada, desligada.

Share this post


Link to post
Share on other sites

@pelizaro posta uma foto da placa e marque na foto o capacitor. Vc percebe alguma atividade no hd ou ssd?

Share this post


Link to post
Share on other sites

Vou postar a foto amanhã blz sai da assistência agora, o HD tem atividade sim

Share this post


Link to post
Share on other sites
Posted (edited)

@pelizaro então amigo é provável algum problema relacionado a placa gráfica ou no circuito do lcd. Aproveita e posta amanhã as tensões do conector do lcd com e sem ele conectado. Tenta vê se sobe vídeo no externo sem o cabo do LCD conectado. @Leonildo já se adiantou com a boardview de sua placa. Verifica se as fotos correspondem a sua placa, caso contrário poste as fotos.

Edited by master7
  • Like 1

Share this post


Link to post
Share on other sites
Posted (edited)

@Leonildo Bom dia, a placa é bem parecida mas não é o mesmo modelo alguns circuitos são diferente e alguns iguais estou me baseando por ela mas fica complicado por não ser o mesmo, esta é dabklnb28ao e a que estou  é dabklmb1aa0 rev: a.

Agradeço a ajuda,

Edited by pelizaro

Share this post


Link to post
Share on other sites
Posted (edited)

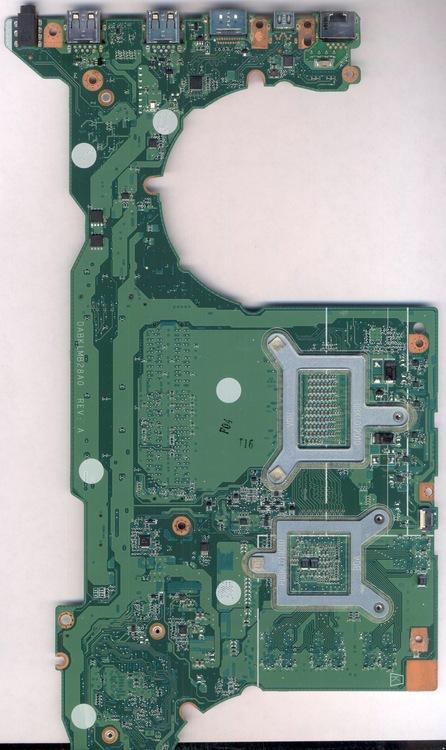

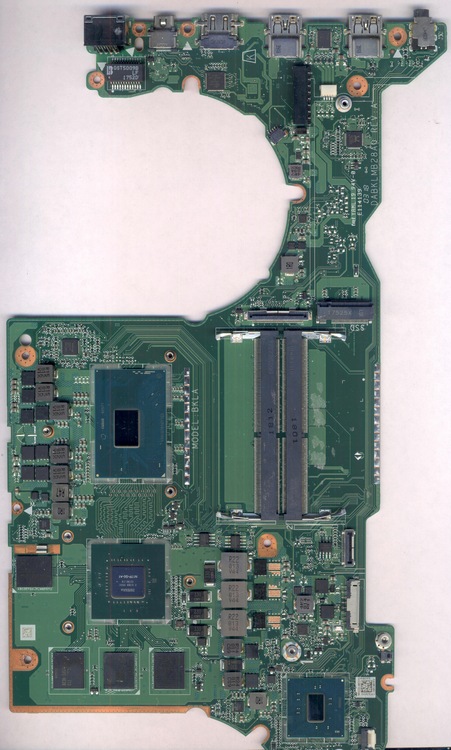

@master7 Bom dia, segue fotos da placa e aferições do Conector lcd, Pino 1= 3.47V, Pinos 4 e 5= 3.28V, Pinos 28 e 29= 3.26V, Pinos 32 a 34=19.30V.  Pelo board View as pinagens bateram mas esta faltando esta tensão nos pinos 24,25,26 +3Vlcd_con, segue na ultima foto, verifiquei que ela sai deste componente g524b1t11u, como mostra as foto mas não tem tensão, fiz a troca do componente e está na mesma. Conectado o flat ou não nao muda nada. Segue a analise.

Agradeço











Edited by pelizaro

Share this post


Link to post
Share on other sites
Posted (edited)

@master7 Tenho somente tensão no pino 5 = 3,29V, no pino 4,3,2 está zerado e no pino 1 que pela boardview está desconectado ta dando, 0,30v.

Tenho uma duvida nesta bios cara, não estou confiando ainda, será que ela pode subir esta tensão no pino 3? o pino 4 vai para o PCH


Edited by pelizaro

Share this post


Link to post
Share on other sites

@pelizaro pode ser problema na bios sim. Qual arquivo vc usou para gravar? posta a etiqueta onde consta o modelo do notebook, essa placa tem modelos semelhantes e isso causa muita confusão.

Share this post


Link to post
Share on other sites

@master7 Então,  atualmente esta com este arquivo abaixo, mas já tentei vários que tinha aqui na assistência também, este processador é o i7 7700hq não sei se a bios esta correta.

Segue fotos abaixo da etiqueta do notebook. Agradeço a ajuda





Share this post


Link to post
Share on other sites

Pessoal fiz o pedido das duas bios ec e principal. Vamos ver oque dá
