Como ligar na bancada? Fonte Dell modelo 7000236-0000

Avalie este tópico:


Heraldo Galvão

Posts em destaque

Buenas,



essas aí são complicadas.. tem algumas que não tem como ligar fora da CPU (elas tem um processador, comunicam com a placa mãe via barramento I2C, e alguns modelos só ligam se conseguirem estabelecer comunicação com a placa).



O que costumo fazer quando pego uma dessas é identificar o gnd, e ir ligando um resistor de 220R entre o gnd e cada um dos pinos.



 - Em um dos pinos a tensão não vai cair quando encostar o resistor: esse é a saída da fonte stand-by (5V em algumas, 3.3V em outras).

 - Geralmente tem um pino de intertravamento (PSKILL) que tem que ser aterrado para a fonte poder funcionar.

 - O PSON pode ser acionado com nível alto ou baixo, dependendo da fonte. O ideal é abrir ela e ver onde cada pino é ligado.



Dê uma lida aqui:

Você não tem permissão para ver links. Faça login ou cadastre-se.

A ordem dos pinos pode variar de uma fonte para outra, mas geralmente as funções são as mesmas.



Ela tem a tensão de stand-by presente em algum dos pinos?

Link para o comentário
Compartilhar em outros sites

  • 3 semanas depois...
  • 5 meses depois...
  • 7 meses depois...

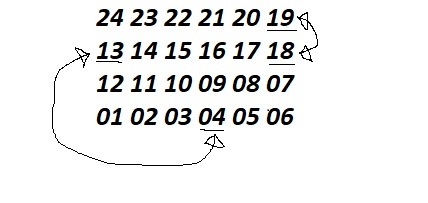

Estou com duas fontes destas. fui testando pino a pino. Seu post do pino "1" ajudou muito. Agora segue a pinagem para ligar.
A minha fonte tem 6 polos. 3 de 12v e 3 negativos. Não vi saida de 3,3.
após ligar o pino 04 e o 13, ela ativa e acende o outro led verde.


Foto de como fiz a gambiarra para ligar




O multímetro mostrando saída de 11,19vc e depois sobe para 11,75vc


  • Joinha 1
  • Legal 1
Link para o comentário
Compartilhar em outros sites
