dúvida Proteção filtro de linha,Quais componentes e valores usar,Varistor e Capacitor com Fusível.

Rate this topic

Recommended Posts

Olá a todos irmãos,boa tarde.



Gostaria de uma força,quero por uma proteção em um filtro de linha que tenho.

É um Xing ling ,mas tenho uns Varistores,Capacitores e Um ou dois Fúsiveis,que retirei de uma fonte velha.

Minha dúvida é qual valor dos componentes devo usar,minha rede é 110v,Iria usar o filtro em duas maquinas de Costura pra minha esposa.

Se puderem ajudar agradeço desde já

Share this post


Link to post
Share on other sites
28 minutos atrás, Lucão Camargo disse:

Olá a todos irmãos,boa tarde.



Gostaria de uma força,quero por uma proteção em um filtro de linha que tenho.

É um Xing ling ,mas tenho uns Varistores,Capacitores e Um ou dois Fúsiveis,que retirei de uma fonte velha.

Minha dúvida é qual valor dos componentes devo usar,minha rede é 110v,Iria usar o filtro em duas maquinas de Costura pra minha esposa.

Se puderem ajudar agradeço desde já

Tenho esses varistores
Varistores que possuo
-mov181kd14
-mov271kd10
-4722kv

Share this post


Link to post
Share on other sites

Olá @Lucão Camargo

Como a sua rede é de 110v, então vc precisa utilizar o varistor 181kd14.  Utilize também um fusível.

Veja quantos Amperes consome cada uma das maquinas, faça a soma  e então coloque 1A a mais para ter uma folga.

Exemplo, se cada maquina consome 1A, então coloque um fusivel de 3A.


  • Like 1

Share this post


Link to post
Share on other sites
hace 2 horas, Lucão Camargo dijo:

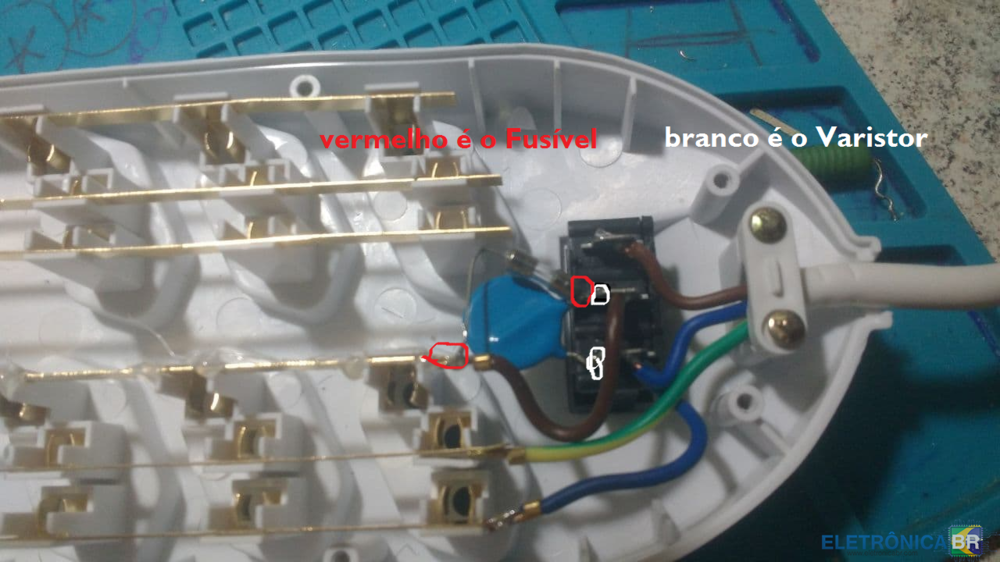

@R2-D2 Boa noite,pode verificar se está correto amigo ?




O fusível está em paralelo com o fio marrom? isso não está bem.

Retire el cablecito marrón.
Cambie una pata de soldadura de varistor.

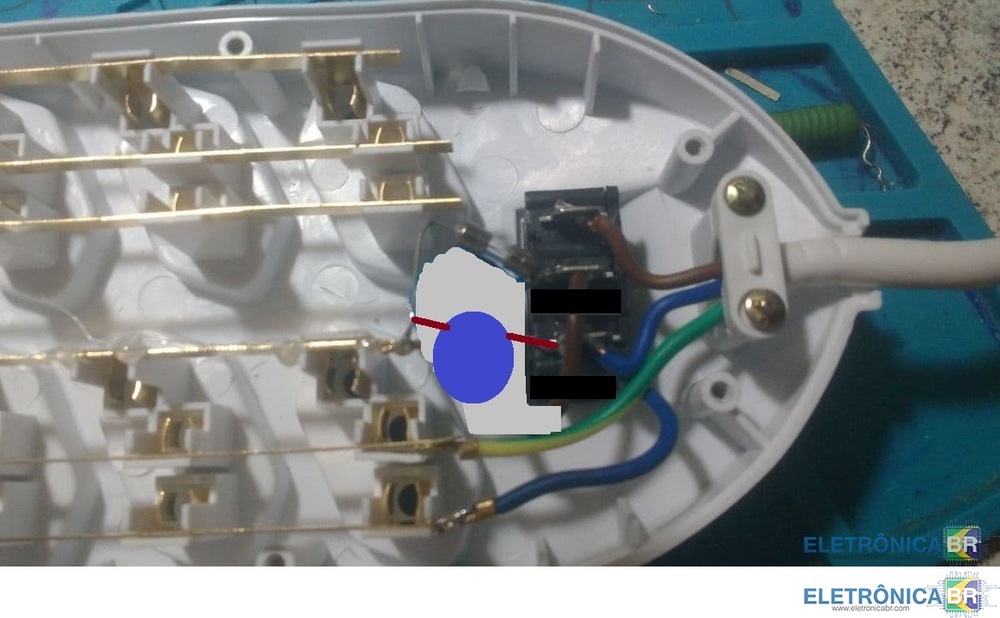

Corrijo a conexão, vejo a foto modificada






  • Like 1

Share this post


Link to post
Share on other sites

@Lucão Camargo vc precisa fazer como o colega @pcp04 colocou na imagem.



- Retire o fio marrom que está em paralelo com o fusivel, deixe somente o fusivel.

- Solde a ponta do varistor no outro lado do fusivel.

  • Like 1

Share this post


Link to post
Share on other sites

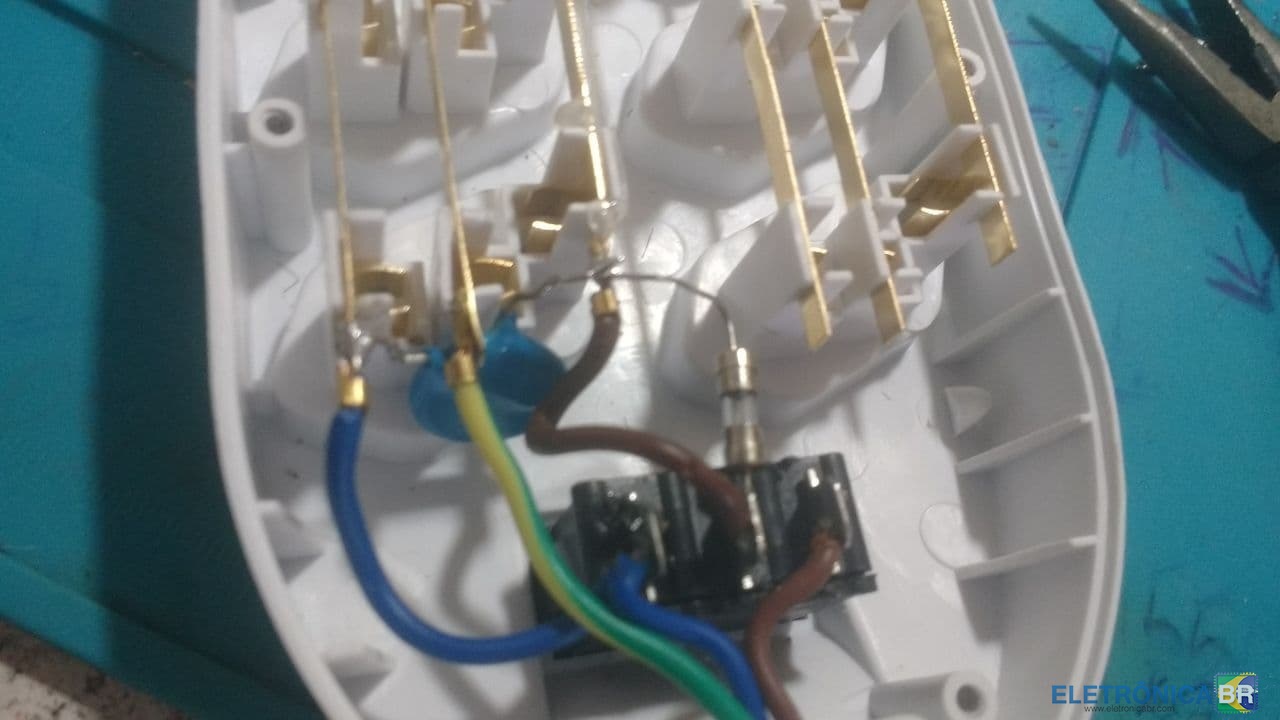

ah tá no caso o fusível deve estar a frente na linha do varistor
mas fusivel deixo em série e o varistor em paralelo isso mesmo?

Edited by Lucão Camargo
Acrescentar mais informações úteis

Share this post


Link to post
Share on other sites

Está quase certo da forma que fez, mas vc precisa retirar o fio marrom.

Alem disso, precisa mudar a posição que soldou o varistor. Vou deixar uma imagem, veja se entende.




Share this post


Link to post
Share on other sites
27 minutos atrás, R2-D2 disse:

Está quase certo da forma que fez, mas vc precisa retirar o fio marrom.

Alem disso, precisa mudar a posição que soldou o varistor. Vou deixar uma imagem, veja se entende.




então o ideal é retirar o fio,de modo que o unico indutor na linha seja o Próprio Filtro,para que numa possível descarga elétrica ele se rompa e nada mais passe pelo Fase isso ?

Acho que agora de fato entendi se for isso.

Share this post


Link to post
Share on other sites
51 minutos atrás, Lucão Camargo disse:

então o ideal é retirar o fio,de modo que o unico indutor na linha seja o Próprio Filtro,para que numa possível descarga elétrica ele se rompa e nada mais passe pelo Fase isso ?

Exato!!

Mas Ali na sua foto ainda esta com o fio marrom, tire ele fora!!



Quantos amperes é esse fusível que colocou?

  • Like 1

Share this post


Link to post
Share on other sites
