dúvida Maq Solda Mig - preciso identificar marca e mod fotos

Rate this topic

Recommended Posts

Pessoal,
Chegou essa máquina aqui que não puxa o arame
Na placa de controle identifiquei o transformador amarelo aberto e  o resitor R6 tbm aberto e sem identificação.



Eu poderia até trocar a placa inteira,  mas não sei a marca da Maq e nem o modelo dela.



Alguem já viu alguma assim?

placa maq solda mig.jpg

maq solda esq.jpg

maq solda dir.jpg

maq solda frente.jpg

Share this post


Link to post
Share on other sites

Teria como tirar uma foto desse numero que tem marcado na placa onde marquei na foto ai da

para da uma pesquisada para ver qual marca que é


Share this post


Link to post
Share on other sites

MR,

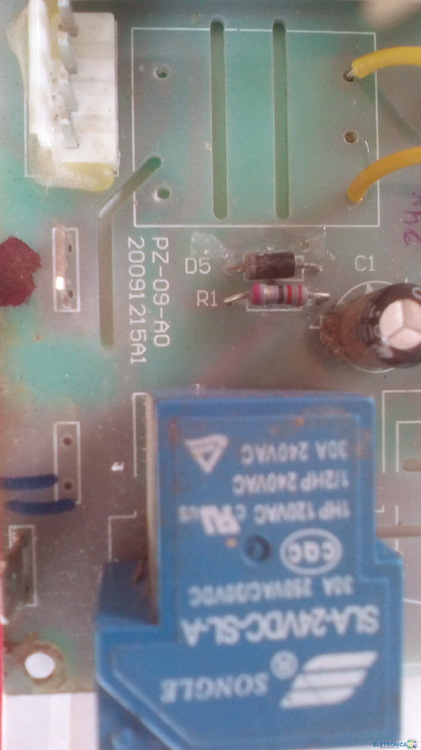

NOTA: esse dois fios amarelos fui eu que soldei para fz testes



maq solda  detalhe numeração.jpg

Share this post


Link to post
Share on other sites

O formato da carcaça lembra os modelos antigos da linha SmashWeld, da ESAB, mas acredito que não seja uma ESAB, porque elas costumam ter aletas de ventilação na frente, e essa não tem. Parece ser uma de fabricação semi-artesanal.



Poste uma foto do outro lado da placa, e informe o que é ligado em cada conector. Aí dá pra levantar o esquema e deduzir o valor do resistor. O transformador geralmente tem o primário de 220V e o secundário de 12 ou 24V.



Que tipo de motor ela usa para tracionar o arame?

Share this post


Link to post
Share on other sites

Esses dias peguei uma parecida com defeito na placa também que controlava o motor que puxa o arame. Não encontrei peças para repara-la entao verifiquei que a placa fazia um controle de 0 a 28v para controlar a velocidade do arame. entao fis uma placa controlado-la simples com um potenciômetro um tip35 e alguns resistores e um zener 28v para limitar a tensão e substitui pela original. Ta ate hoje funcionando. Pode ser que de certo ai tambem. Assim no caso o conversor dcdc que la no caso era por capacitores e ai acredito ser o trafo subistitui por uma fonte chaveada de 30v(fonte ATX de computador ou fonte de impressora).

Share this post


Link to post
Share on other sites

Estou fazendo  o desenho da placa e das ligações para entender melhor o funcionamento.
acho que até segunda eu acabo pois tenho outros serviços mais urgentes na frente.
abs
