dúvida Esquema Eletrico Ch341a

Rate this topic


 Share

Recommended Posts

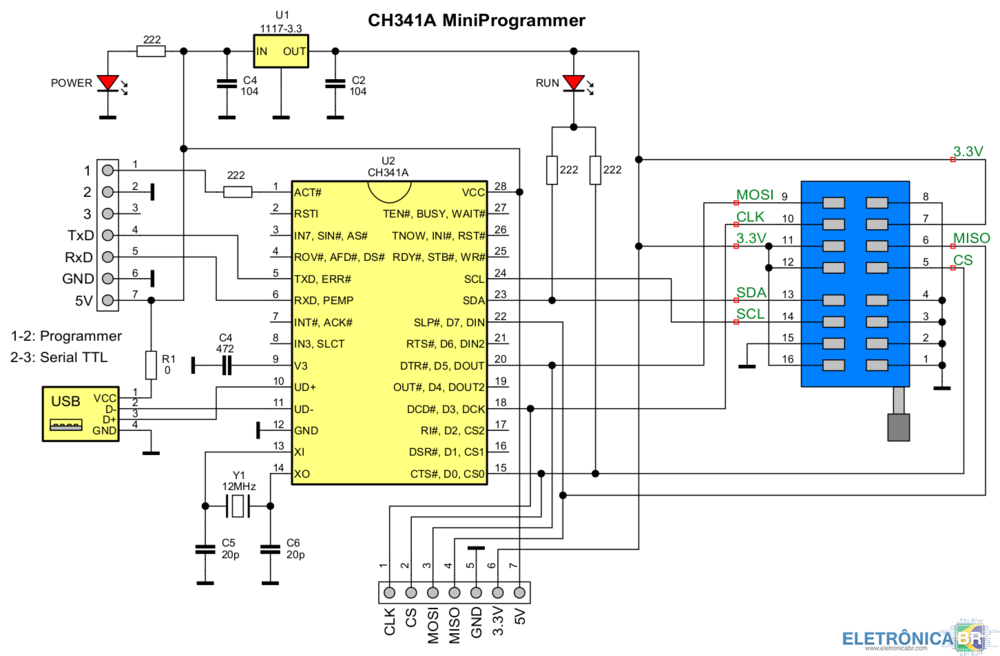

Alguem teria o esquema eletrico do gravador ch341a? pois o meu estava funcionando normalmente guardei qnd fui utilizar novamente, estava dando erro no usb.. achei q era o AMS1117 3.3v - comprei  e substitui mais agora ta acusando q ele n esta recebendo energia o quanto ele precisa para funcionar no USB... entao gostaria do esquema para tentar testar os outros componentes.







Link to comment
Share on other sites

1 hora atrás, fabio-otaviano disse:

Alguem teria o esquema eletrico do gravador ch341a? pois o meu estava funcionando normalmente guardei qnd fui utilizar novamente, estava dando erro no usb.. achei q era o AMS1117 3.3v - comprei  e substitui mais agora ta acusando q ele n esta recebendo energia o quanto ele precisa para funcionar no USB... entao gostaria do esquema para tentar testar os outros componentes.







Tenho ou tinha um do mesmo mas emprestei e acho que não volta mas 🤣 esquema talvez não exista , mas eu estudando um pouco de robótica e Arduino vi que tudo é igual , toda essa etapa do ch341 é a mesma serial do Arduino , recomendo assistir vídeos no YouTube sobre placas Arduino e a ler seu esquema elétrico , vale a dica ok 👍

Link to comment
Share on other sites

1 hora atrás, fabio-otaviano disse:

Alguem teria o esquema eletrico do gravador ch341a? pois o meu estava funcionando normalmente guardei qnd fui utilizar novamente, estava dando erro no usb.. achei q era o AMS1117 3.3v - comprei  e substitui mais agora ta acusando q ele n esta recebendo energia o quanto ele precisa para funcionar no USB... entao gostaria do esquema para tentar testar os outros componentes.







Todo conversor serial USB são baseados no mesmo esquema , basicamente alimentação , algum CI pra ler e gravar já com o pré software instalado no próprio ci e um cristal , basicamente é isso .

Boa sorte 😃
