ljainfor

devolvido Positivo sim 2540 - C14CU51 V1.0 - liga e não dá vídeo

Rate this topic

Recommended Posts

Posted (edited)

Olá!

O notebook em análise chegou sem ligar.

Tinha as tensões na PL12 3v e na PL11 5v.

O U19 já havia sido removido há algum tempo e feito o famoso jumper.

Feita essas verificações parti para regravação do BIOS, o notebook volta a ligar e deu vídeo.

Desliguei e voltei a ligar, ligou porém não deu mais vídeo nem mesmo externo.

Preciso da ajuda dos amigos.

Devolvido sem reparo

Edited by ljainfor

Share this post


Link to post
Share on other sites

Voce trocou o ci de BIOS e usou uma BIOS com a ME Region limpa?
Conferiu os pads do U19? se nao tem nada mal soldado ou soldado de forma errada?

  • Like 2

Share this post


Link to post
Share on other sites
15 minutos atrás, fabiano.julio disse:

Voce trocou o ci de BIOS e usou uma BIOS com a ME Region limpa?
Conferiu os pads do U19? se nao tem nada mal soldado ou soldado de forma errada?

@fabiano.julio troquei ci, o arquivo que usei está aprovado pois já usei em outro momentos e foi aprovado.

O jumper do U19 está ok.



Share this post


Link to post
Share on other sites
Posted (edited)

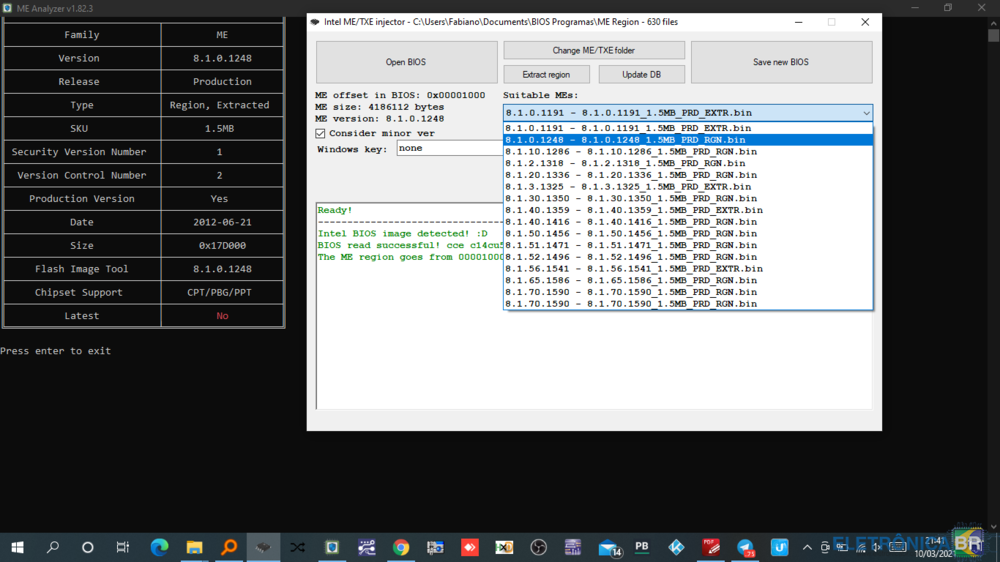

Eu entendi @ljainfor mas voce precisa fazer testes com BIOS Clear ME
Se voce tiver os programas sugiro que limpe essa ME Region pra matar essa duvida e dai partir pra analise


Edited by fabiano.julio
  • Like 2

Share this post


Link to post
Share on other sites
21 horas atrás, fabiano.julio disse:

Eu entendi @ljainfor mas voce precisa fazer testes com BIOS Clear ME
Se voce tiver os programas sugiro que limpe essa ME Region pra matar essa duvida e dai partir pra analise



@fabiano.julio , fiz clear do BIOS, usei outro arquivo outro chip. Depois de tudo isso não ligou mais.



Share this post


Link to post
Share on other sites

- Testou  a bateria cmos?

- Verifique novamente o jumper do u19;

- Verifique tbm o u18;



Quando tinha 3v e 5v nas bobinas:

- Verificou RSMRST# ?



Agora que não ligou mais, quais tensões vc encontra?

Share this post


Link to post
Share on other sites
20 horas atrás, geek889 disse:

- Testou  a bateria cmos?

- Verifique novamente o jumper do u19;

- Verifique tbm o u18;



Quando tinha 3v e 5v nas bobinas:

- Verificou RSMRST# ?



Agora que não ligou mais, quais tensões vc encontra?

@geek889  ligue com bateria e sem.

Refiz o jumper, não verifiquei o U18.

Continuo com as tensões de 3v e 5v.

Não verifiquei o RSMRST#  se é no pino do SIO.



Share this post


Link to post
Share on other sites

@ljainfor Olá amigo. Pode tentar fazer reset CMOS. Tirar a bateria e fechar curto nos contatos, pois a placa deu video ao menos uma vez.

Share this post


Link to post
Share on other sites

Se a placa liga e não tem imagem o correto é:

Postar as tensões das bobinas.

Informar o consumo da placa.

Plugar um teclado usb pra ver tem processamento, já peguei casos com o cabo flat ruím



  • Like 1

Share this post


Link to post
Share on other sites

A saída de nível lógico do sinal adap_in no chip u13 - OZ8660. - pino 36.

O sinal lógico tem de chegar no super io - pino 18.

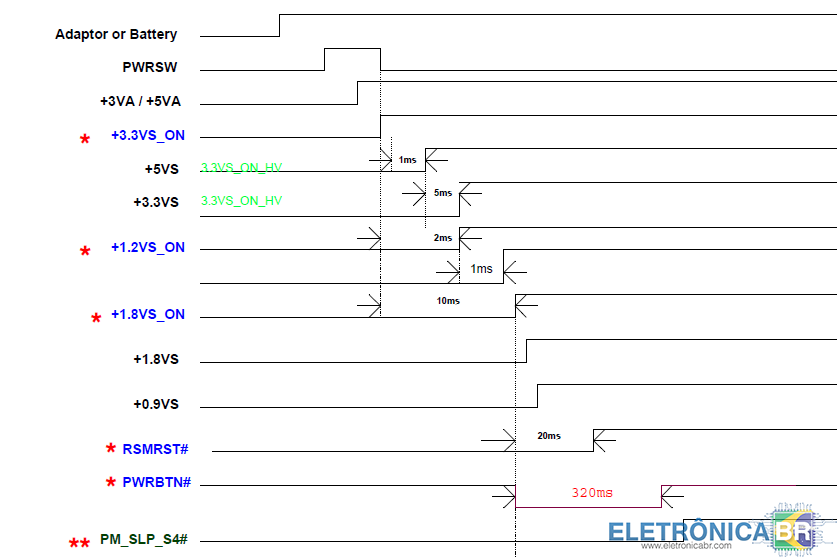

Acompanhe a sequencia inicial de start , como segue :


  • Like 1

Share this post


Link to post
Share on other sites
Em 17/03/2021 às 23:29, regisfatef disse:

A placa tinha muitos defeitos ? 😏

@regisfatef na verdade acho que não, como gravei o BIOS com alguns arquivos, troquei de chip tinha as tensões e não ligava abandonei e cliente disse que estava comprando outro.

  • Nice 1

Share this post


Link to post
