dúvida Gigabyte_GV-RX570AORUS-4GB Não é reconhecida pela placa mãe.

Rate this topic

Recommended Posts

Olá pessoal pessoal tenho essa placa citada no titulo que o defeito dela é não ser reconhecida pela placa mãe.

Ela esta conectada como auxiliar segunda placa. Uso um adaptador para trabalhar nessas placas, e já adianto aqui que o problema não esta nele, pois outras placa que conecto nele funciona perfeitamente.

Oque foi feito: apenas uma limpeza  em seus componentes e no conector PCI e mais nada.
Venho aqui para para aderir ideias e com a ajuda de vcs tomar um rumo para iniciar a análise da placa.

Desde ja agradeço !

Share this post


Link to post
Share on other sites
2 horas atrás, stmaicondouglas disse:

 Notou se falta alguma tensão? Essa sua placa usa PWM IR3567B?

Sim exatamente este pwm que ela usa meu querido! Sobre as tensões não sei ainda qual tem que subir depois dos 12 e 5 v.

Por onde começar essa análise?

Share this post


Link to post
Share on other sites

Veja se tem 1.8v que vai para a BIOS, 0.9v geralmente sobe já em seguida, o power sequence varia com o fabricante, nessa placa ai o vcore é a ultima tensão a subir. Veja se tem tensão nos indutores das memorias, e tensão de vcore nos indutores das fases da GPU.



 Geralmente:

3.3V > 12V > 1.8V > 0.9V > Vcore > VDDCI > MVDD







 Recomendo a leitura:







  • Like 1

Share this post


Link to post
Share on other sites
2 minutos atrás, stmaicondouglas disse:

Veja se tem 1.8v que vai para a BIOS, 0.9v geralmente sobe já em seguida, o power sequence varia com o fabricante, nessa placa ai o vcore é a ultima tensão a subir. Veja se tem tensão nos indutores das memorias, e tensão de vcore nos indutores das fases da GPU.



 Geralmente:

3.3V > 12V > 1.8V > 0.9V > Vcore > VDDCI > MVDD







 Recomendo a leitura:







Top vou começar a análise !

Share this post


Link to post
Share on other sites
Em 19/07/2021 às 12:48, stmaicondouglas disse:

Veja se tem 1.8v que vai para a BIOS, 0.9v geralmente sobe já em seguida, o power sequence varia com o fabricante, nessa placa ai o vcore é a ultima tensão a subir. Veja se tem tensão nos indutores das memorias, e tensão de vcore nos indutores das fases da GPU.



 Geralmente:

3.3V > 12V > 1.8V > 0.9V > Vcore > VDDCI > MVDD







 Recomendo a leitura:









Não tem tensão nos indutores das memorias.

Share this post


Link to post
Share on other sites

@stmaicondouglas Me tira uma duvida aqui amigo ! Analisando a tensão +MVDD, percebi que U701 é o responsável por gerar este sinal.






e seguindo a linha eu chego nestes fets a baixo e na PL701 que quando ligada não tem tensão nenhuma nela.




Medindo a PL701 em escala omica ela me 32 Ohms que não seria um curto, mas eu resolvi levantar ela para verificar se o subia algum sinal do  U701, e sim subiu 0,73v dele.

Neste caso esta tensão já deveria acionar as memorias, certo ?



Share this post


Link to post
Share on other sites
Posted (edited)

Boa noite ! meu amigo @stmaicondouglas Depois que fui buscando os defeitos eu acho que comecei pelo lado mais demorado e difícil mas acredito que estou alcançado o êxito.

Cheguei no CI IR3567B e vi que para todo o circuito startar ele precisa deste sinal VDDC_PWR_GOOD que justo o que este CI não esta liberando. Me diga vc com sua experiência, pode ser defeito neste CI? Oque preciso saber é se este sinal precisa de outro sinal para ser liberado ?

Edited by CTM Informatica

Share this post


Link to post
Share on other sites

Bom dia @CTM Informatica , estou com uma placa de mesmo modelo que não consegui reparar, realmente o mesmo sintoma, passei muito tempo estudando esse setor de PWM e não encontrei nada a respeito, porém antes de seguir analisando conforme minha resposta, veja se tem 3.3v chegando no PAD do resistor R120 (provavelmente o pad vai estar sem o resistor, porém a tensão deverá estar presente ao menos no pino 1. Se não tiver no pino 2 desse resistor, remova U100 e solde um resistor de 0 ohm em R120. Comentarei a respeito deste sinal mais a diante:




Conforme minha analise ao PWM em questão, essa foi a medição em uma placa funcional:
Pino 11 VRDY1 - 1.5V
Pino 12 PowerOK - 0.95V



 Pelo que analisei da placa até deixa-la de lado, o "power sequence" desse PWM conforme o datasheet, seria o seguinte:

 1 - Check de VCC
 2 - Check de VINSEN (monitoramento do 12v, usa um divisor de tensão que conforme o esquema, R1=13k R2=1k logo, vout=0,85v)
 3 - Check de VauxSEN (monitoramento opcional de uma segunda tensão que nesta placa não é utilizada)
 4 - Check de VR (alerta de monitoramento de curtos e over-voltage)
 5 - Lê e executa conforme a ROM interna do PWM



 O pino do Power OK e proveniente do sinal que vem lá do resistor R120 que citei anteriormente, junto com o PowerGood nesta porta lógica, que só vai passar sinal alto em sua saída, caso as duas entradas forem de sinal alto.






 Porém, conforme o datasheet do PWM, o pino referente a VRDY só sobe quando vcore estabilizar, seja lá o que isso signifique, pra mim até então isso é um paradoxo (Lembrando que este pino seria responsável pelo sinal VDDC_PWR_GOOD):








Já tentei injetar tensão no pino VRDY1, porém não tive sucesso, talvez se injetasse vcore nos indutores, o PWM passe a enviar sinal alto neste pino, fica até como sugestão de teste, não pude faze-lo pois a tensão mínima da minha fonte assimétrica é 1.3v, o ideal seja injetar 0.95v



 Bom, analise a sua placa e veja se chega a ser necessária toda essa analise minuciosa e poste os resultados, pra mim seriam informações valiosas, quem sabe outros podem ajudar, já que troquei PWM e GPU, regravei BIOS mas a placa permanece com os sintomas, assim como uma placa da Asus que tenho aqui parada que passou por outra assistência que condenou GPU erroneamente (nem vou dizer qual foi pra não tomar processo), mas de qualquer forma não encontrei o problema até então.



 Lembre-se que comprando um PWM novo a placa não vai funcionar, já que conforme citado antes, esta tem uma memória interna que é gravada com informações de instruções para cada placa, logo, não vai funcionar se remover o PWM de uma 5500XT por exemplo para soldar numa RX580 e vice e versa, porém já testei a troca entre placas de GPUs semelhantes e os resultados foram positivos.

 A gravação desta ROM dos PWM International Rectifier é feita por um programa que precisa de licenciamento de chave por hardware, o software de gravação é o PowIRcentre, porém sem o dongle USB não funciona.






 Vou deixar abaixo a Página do PWM desta placa da Gigabyte (se aplica nos modelos de 4 e 8 GB):




Espero que as informações sejam úteis, no caso de sucesso, por favor, me informe.





  • Like 1

Share this post


Link to post
Share on other sites

Peguei uma foto na internet e preenchi conforme as medições da placa que tenho, porém leve em conta que a minha placa não é Aorus, pois existem diferenças, se não me engano a principal é o uso de Powerstages no lugar de mosfets comuns da G1 Gaming, a maioria das medições devem servir:



Gigabyte-Radeon-RX-480-G1-Gaming-8-GB-14.thumb.jpg.7e42274795f2032c801dc3dec33b884e.jpg

  • Like 1

Share this post


Link to post
Share on other sites
16 hours ago, CTM Informatica said:

@stmaicondouglas  vc não tem a bordeviwer dessa placa não meu amigo, e um atraso de vida fica procurando componente por componente.



 Boardview de RX580 tenho somente da MSI, não bate com o projeto dessa Gigabyte.

Share this post


Link to post
Share on other sites



1 hora atrás, stmaicondouglas disse:

Peguei uma foto na internet e preenchi conforme as medições da placa que tenho, porém leve em conta que a minha placa não é Aorus, pois existem diferenças, se não me engano a principal é o uso de Powerstages no lugar de mosfets comuns da G1 Gaming, a maioria das medições devem servir:



Gigabyte-Radeon-RX-480-G1-Gaming-8-GB-14.thumb.jpg.7e42274795f2032c801dc3dec33b884e.jpg

Ótimo amigo ! estes valores bateram todos !

Share this post


Link to post
Share on other sites

Então, essa medição é de uma placa que funciona perfeitamente, acredito que tenha algo no setor de PWM, ainda não sei o que é. Desconfio que tenha algo a ver com o Soft-start do Loop#01 conforme citado pelo datasheet, este loop é referente ao setor de Vcore, não sei exatamente como funciona o boot dos mosfets, pois já li algo a respeito em algum outro datasheet, tem a ver com resistor e capacitor na mesma linha.

Share this post


Link to post
Share on other sites
Posted (edited)
3 horas atrás, stmaicondouglas disse:

Bom dia @CTM Informatica , estou com uma placa de mesmo modelo que não consegui reparar, realmente o mesmo sintoma, passei muito tempo estudando esse setor de PWM e não encontrei nada a respeito, porém antes de seguir analisando conforme minha resposta, veja se tem 3.3v chegando no PAD do resistor R120 (provavelmente o pad vai estar sem o resistor, porém a tensão deverá estar presente ao menos no pino 1. Se não tiver no pino 2 desse resistor, remova U100 e solde um resistor de 0 ohm em R120. Comentarei a respeito deste sinal mais a diante:




Conforme minha analise ao PWM em questão, essa foi a medição em uma placa funcional:
Pino 11 VRDY1 - 1.5V
Pino 12 PowerOK - 0.95V



Encontrei uma divergência entre nossos esquemas. No caso do seu o resistor R120 faz um jumper do sinal PERSTB, que no caso não tem!.

Mas este sinal esta chegando no  U1000, por que fechar ele com este resistor?

Pelo que entendi tbm o PWM esta sem o sinal de EN, acredito que seja por isso que ele não habilita o PowerGOOD.

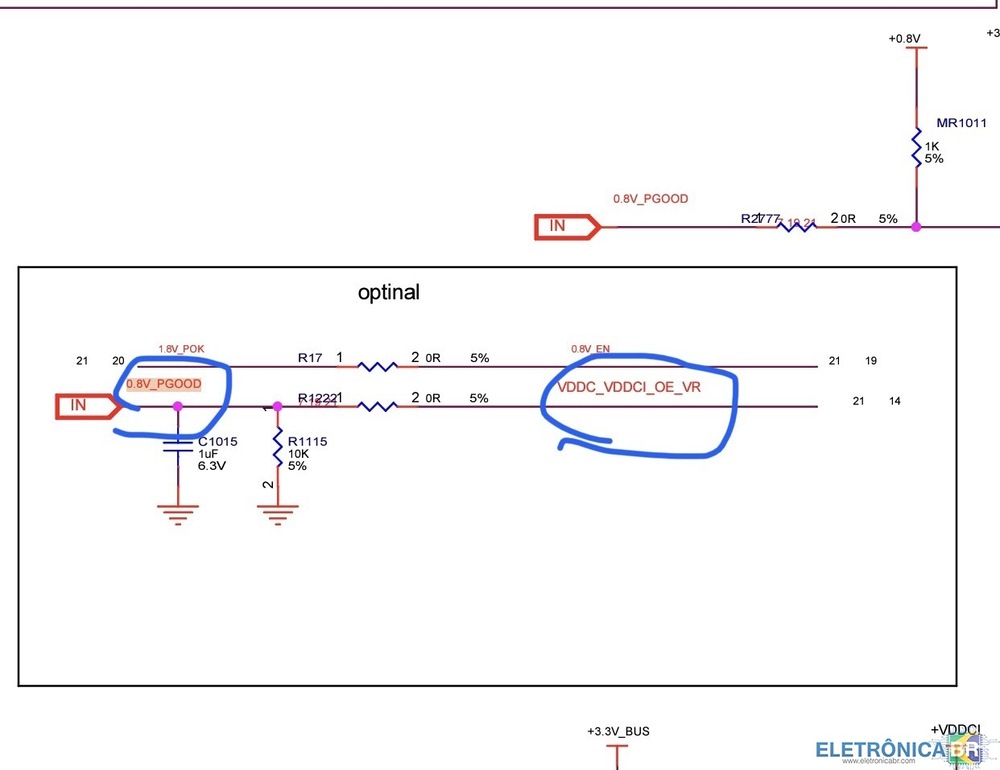

Fiz um croqui ( costumo fazer para construir um raciocínio em cima das analises).IMG_20210722_095620.thumb.jpg.ec0c77aa58bf1af7161cb7f62aaf9113.jpg



Ele chega aqui ! Onde não tenho VDDC_PWR_GOOD




Edited by CTM Informatica

Share this post


Link to post
Share on other sites




No meu ver aqui ele ja deveria esta gerando algum sinal.

Medi esse valor nesse R526 encontrei os 3.3v de um lado e do outro não.

Share this post


Link to post
Share on other sites
Posted (edited)
15 horas atrás, CTM Informatica disse:

@stmaicondouglas Me tira uma duvida aqui amigo ! Analisando a tensão +MVDD, percebi que U701 é o responsável por gerar este sinal.





e seguindo a linha eu chego nestes fets a baixo e na PL701 que quando ligada não tem tensão nenhuma nela.



You are not allowed to view links. Sign in or sign up.

Medindo a PL701 em escala omica ela me 32 Ohms que não seria um curto, mas eu resolvi levantar ela para verificar se o subia algum sinal do  U701, e sim subiu 0,73v dele.

Neste caso esta tensão já deveria acionar as memorias, certo ?



Aqui fui atrás do sinal que chega o EN do PWM: VDDC_VDDCI_OE_VR.

Comecei buscando ele, que nos levou ao Q2604


Não sei bem se consegui interpretar esse circuito, nele temos um dual transistor NPN. Do lado A ele se comporta como divisor de tensão dos +12V_BUS , R2635 =10kOhms e pra isso precisamos do sinal +MVDD, que nos levou novamente para U701. Certo?

Edited by CTM Informatica

Share this post


Link to post
Share on other sites
4 horas atrás, stmaicondouglas disse:

Porém, conforme o datasheet do PWM, o pino referente a VRDY só sobe quando vcore estabilizar, seja lá o que isso signifique, pra mim até então isso é um paradoxo (Lembrando que este pino seria responsável pelo sinal VDDC_PWR_GOOD):








Já tentei injetar tensão no pino VRDY1, porém não tive sucesso, talvez se injetasse vcore nos indutores, o PWM passe a enviar sinal alto neste pino, fica até como sugestão de teste, não pude faze-lo pois a tensão mínima da minha fonte assimétrica é 1.3v, o ideal seja injetar 0.95v

O VRDY1 tem subir antes do EN?

Share this post


Link to post
Share on other sites
4 horas atrás, stmaicondouglas disse:

Lembre-se que comprando um PWM novo a placa não vai funcionar, já que conforme citado antes, esta tem uma memória interna que é gravada com informações de instruções para cada placa, logo, não vai funcionar se remover o PWM de uma 5500XT por exemplo para soldar numa RX580 e vice e versa, porém já testei a troca entre placas de GPUs semelhantes e os resultados foram positivos.

 A gravação desta ROM dos PWM International Rectifier é feita por um programa que precisa de licenciamento de chave por hardware, o software de gravação é o PowIRcentre, porém sem o dongle USB não funciona.



You are not allowed to view links. Sign in or sign up.



Excelente informação ! Onde consigo este software ?

Share this post


Link to post
Share on other sites

 Se sua placa está sem o Enable no PWM, então o setor a se verificar inicialmente é esse, desconsidere o que eu havia citado anteriormente, achei que já tivesse verificado a habilitação e alimentação do PWM.



 No circuito que você postou, a presença de um sinal permite a passagem do outro, ou seja, os 12V só vão saturar o gate à direita se o sinal MVDD "desaterrar" estes 12V, assim por diante. Um teste prático, seria remover este componente e injetar a tensão diretamente no pino Enable do PWM, geralmente são 2.5 a 3.3V nessa linha.

Share this post


Link to post
Share on other sites
8 minutes ago, CTM Informatica said:



Excelente informação ! Onde consigo este software ?



 Não sei, me registrei uma vez no site, até consegui baixar uma Suite gigante dessa fabricante, porém o programa é inutíl sem licenciamento.

Share this post


Link to post
Share on other sites
3 horas atrás, stmaicondouglas disse:

No circuito que você postou, a presença de um sinal permite a passagem do outro, ou seja, os 12V só vão saturar o gate à direita se o sinal MVDD "desaterrar" estes 12V, assim por diante. Um teste prático, seria remover este componente e injetar a tensão diretamente no pino Enable do PWM, geralmente são 2.5 a 3.3V nessa linha.

Sim, era isso mais ou menos que estava imaginando fazer. Vou executar este teste retorno com os resultados.

Share this post


Link to post
Share on other sites
Em 22/07/2021 às 13:04, stmaicondouglas disse:

 Se sua placa está sem o Enable no PWM, então o setor a se verificar inicialmente é esse, desconsidere o que eu havia citado anteriormente, achei que já tivesse verificado a habilitação e alimentação do PWM.



 No circuito que você postou, a presença de um sinal permite a passagem do outro, ou seja, os 12V só vão saturar o gate à direita se o sinal MVDD "desaterrar" estes 12V, assim por diante. Um teste prático, seria remover este componente e injetar a tensão diretamente no pino Enable do PWM, geralmente são 2.5 a 3.3V nessa linha.

Fiz este procedimento o bga começou a esquentar normalmente encontre 1.14v nas bobinas de vcore . Porem não deu vídeo !

Share this post


Link to post
Share on other sites
Em 22/07/2021 às 13:04, stmaicondouglas disse:

 Se sua placa está sem o Enable no PWM, então o setor a se verificar inicialmente é esse, desconsidere o que eu havia citado anteriormente, achei que já tivesse verificado a habilitação e alimentação do PWM.



 No circuito que você postou, a presença de um sinal permite a passagem do outro, ou seja, os 12V só vão saturar o gate à direita se o sinal MVDD "desaterrar" estes 12V, assim por diante. Um teste prático, seria remover este componente e injetar a tensão diretamente no pino Enable do PWM, geralmente são 2.5 a 3.3V nessa linha.

Neste mesmo CI não esta chegando sinal de MVDD será se analise corretamente as tensões de das memorias ? Oque eu poderia ter deixado passar ?

Share this post


Link to post
Share on other sites
