em análise Monitor Lcd HP W2207H Fonte e Inverter ILPI-029 Rev:A 490891400101R Um dos condensadores azuis ao ligar o monitor, ele aquece até queimar.

Rate this topic


 Share

Recommended Posts

@William_R
@William_R





Olá caro William



Obrigado pela sua resposta. Esse esquema do W2007 eu também o tenho aqui, mas ele não bate certo com a pci do W2207H.



Anexei as fotos da parte de cima e de baixo da minha pci.

Na foto da parte de cima, tem os ci's U501 e U502 que estão junto dos trafos das lâmpadas. São AP9971GD de 8 pinos. Junto de cada trafo tem dois condensadores cerâmicos azuis. Um desses condensadores ao ligar o monitor, ele aquece até queimar. Está marcado com uma seta vermelha.

Na foto da parte de baixo, tem o IC501 de 16 pinos, é o OZ9938GN e o IC802 de 8 pinos (um deles não conectado), é o NCP1337.

Junto do IC501 tem o D503 que está marcado com uma seta vermelha. Este díodo, pelo aspecto dele parece ter aquecido. No entanto, ele testa como bom e não aquece mais. Precisava do esquema para ver que díodo é este e substituí-lo.

No IC501 existe um curto entre o pino 3 e o GND porque o monitor ao ligar acendia as lâmpadas e apagava passados 2 ou 3 segundos. Fiz este procedimento para eliminar a proteção deste CI.



Obrigado por alguma ajuda que me puder dar.



Cumprimentos,

Mário Duarte Santos



Edited by Mário Duarte Santos
Link to comment
Share on other sites

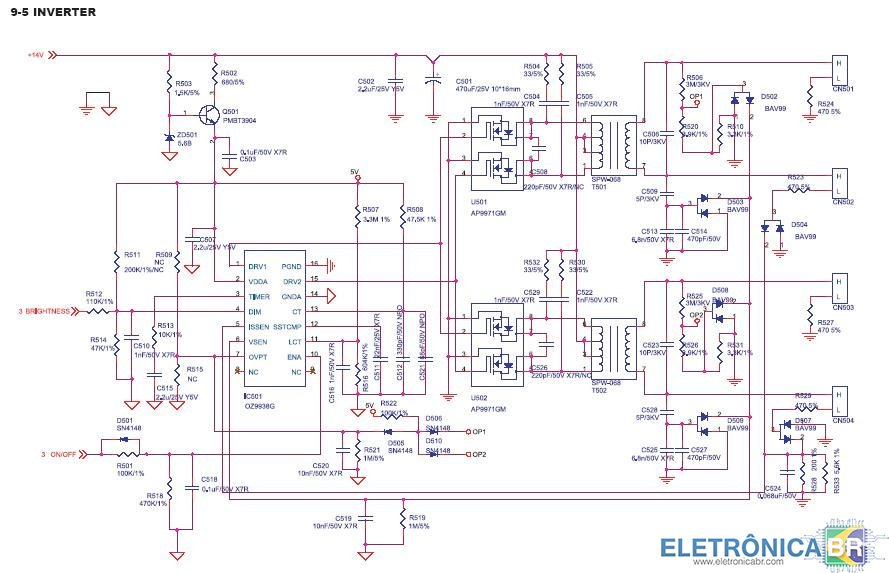

So achei esquema com esse controlador, mas não exatamente o mesmo.  Segue eles:







No LG 1718S, L192W:





No LG L1755S:





Veja se ajuda em algo, mas eu sugiro não desabilitar a proteção do controlador e sim usar uma carga de 100pFx1Kv no lugar da(s) lampadas com problema.  Se possivel não use aquele azuis e sim aqueles marrom grandes se possivel






Link to comment
Share on other sites

@William_R @William_R



Olá caro William



Obrigado pelos esquemas.



Estive a analisar o esquema que enviou e penso que o díodo que suspeito estar danificado será um 4148. Vou fazer a substituição por um destes.

Vou tentar perceber qual a lâmpada que está com problemas e fazer a sua substituição pela carga que aconselha.

Depois vou ligar o monitor e ver se o condensador ainda aquece.

Depois postarei aqui o resultado.



Obrigado.



Cumprimentos,

Mário Duarte Santos

Link to comment
Share on other sites

@William_R

Boa tarde caro William.



Voltei a colocar o circuito de proteção como estava e coloquei uma carga com esse condensador que falou, mas ou tem mais que uma lâmpada com problemas ou então não funcionou.

O que posso fazer mais?



Obrigado.

Cumprimentos,

Mário Duarte



Link to comment
Share on other sites

  • William_R changed the title to Monitor Lcd HP W2207H Fonte e Inverter ILPI-029 Rev:A 490891400101R Um dos condensadores azuis ao ligar o monitor, ele aquece até queimar.
