Olá
Tenho uma Samsung M4075fr para conserto.
Ela esta falhando a impressão na lateral direita a cada volta que o cilindro dá

Já troquei toner e Unidade de imagem e o defeito persistiu
Verifiquei a lâmpada do Fusor e aparentemente está OK
Poderia algum rolo não estar dando pressão suficiente em algum lugar?
Qualquer dica é bem vinda.
Obrigado

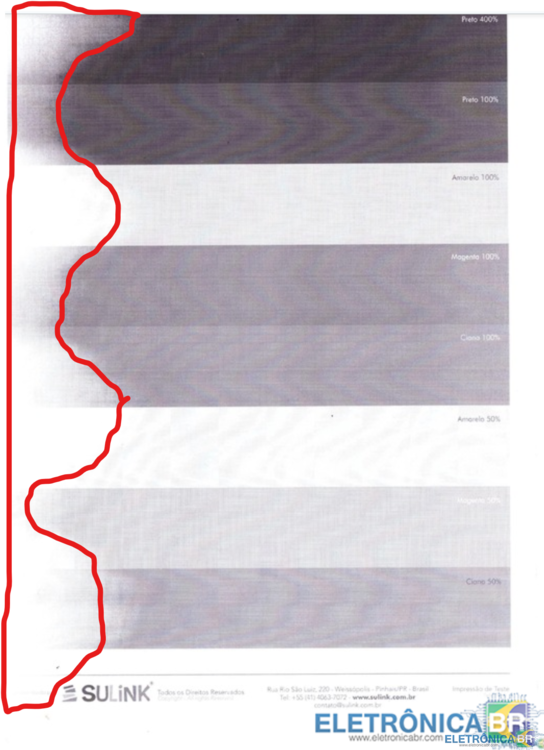

(Segue imagem da falha)


Link to comment
Share on other sites

19 minutos atrás, Balzan Downloads disse:

@xandy_73 Rolo de transferência do fusor, certo?
Limpei os contatos da placa que vão no toner e na unidade de imagem e também no rolo que fica logo abaixo da unidade de imagem mas o defeito persistiu.

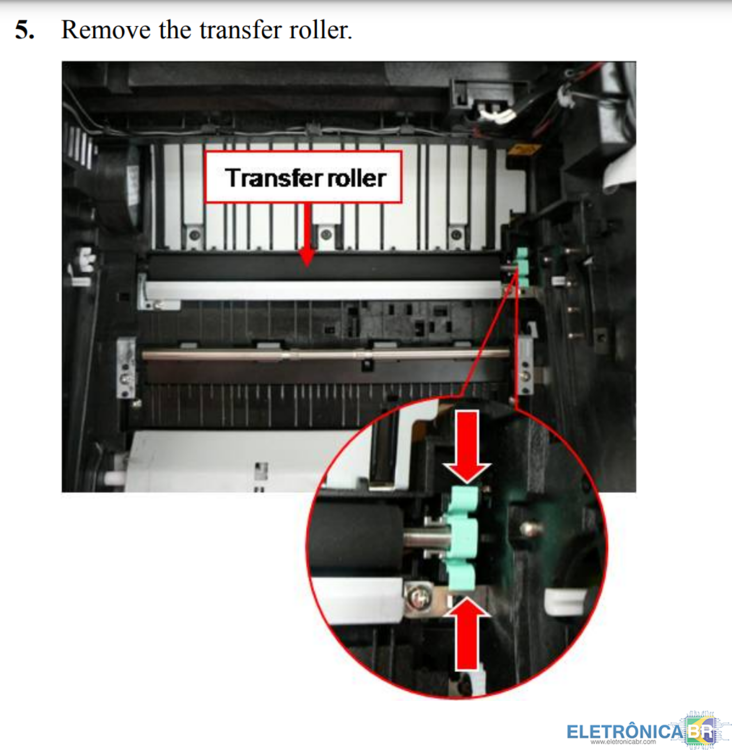

 Rolo de transferência = rolo que fica logo abaixo da unidade de imagem.

Link to comment
Share on other sites

Entendi, então é isso mesmo, essa bucha não deveria estar torta e aquela mola é o aterramento desse rolo de transferêcia.

Experimente enrolar um fio de cobre nesse lado do rolo e desça até o contato dele na placa fonte, daí faça um teste de impressão.





Edited by xandy_73
Link to comment
Share on other sites

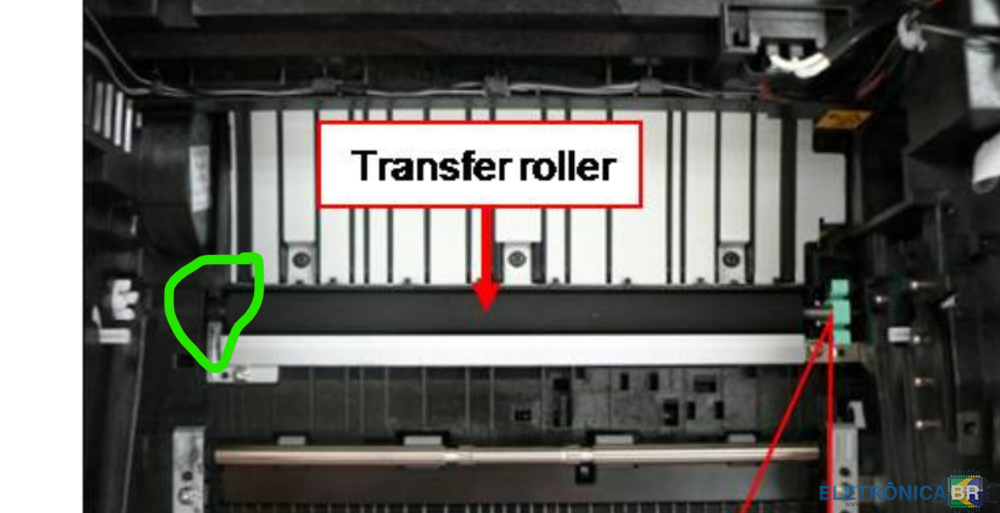

@Balzan Downloads No lado esquerdo do rolo de transferência não tem outra bucha igual a esta? Se sim, poderia comparar as duas e quem sabe tentar inverter elas de posição.

Outro teste seria tentar desmontar essa bucha e tentar puxar um pouco a mola para deixar ela com mais tensão e ver se melhora o sintoma.

No aguardo...

Link to comment
Share on other sites

40 minutos atrás, elias.girardi disse:

@Balzan Downloads No lado esquerdo do rolo de transferência não tem outra bucha igual a esta? Se sim, poderia comparar as duas e quem sabe tentar inverter elas de posição.

Outro teste seria tentar desmontar essa bucha e tentar puxar um pouco a mola para deixar ela com mais tensão e ver se melhora o sintoma.

No aguardo...

O lado direito a mola dessa bucha é o aterramento igual nas SCX-4200

Nessas antigamente quando ficava fraca a impressão eu colocava um arame de cobre levando até a ponta onde encosta na placa fonte, fazendo isso melhorava o aterramento do rolo de transferência.

Link to comment
Share on other sites

1 hora atrás, Balzan Downloads disse:

@xandy_73 tem sim, ela esta travando certinho o que aparenta estar mal encaixado é a bucha mesmo. queria saber se nessa bucha tem uma trava de cada lado

testei a continuidade do aterramento e esta tudo ok até na placa

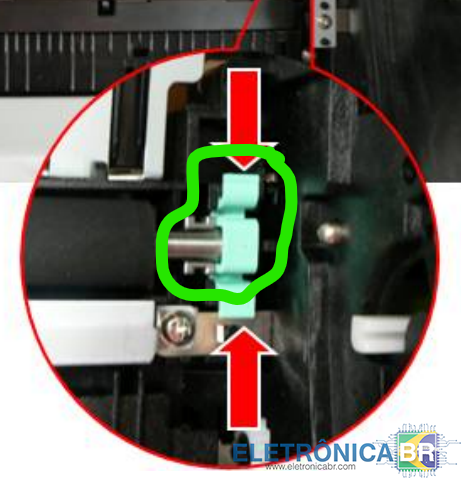

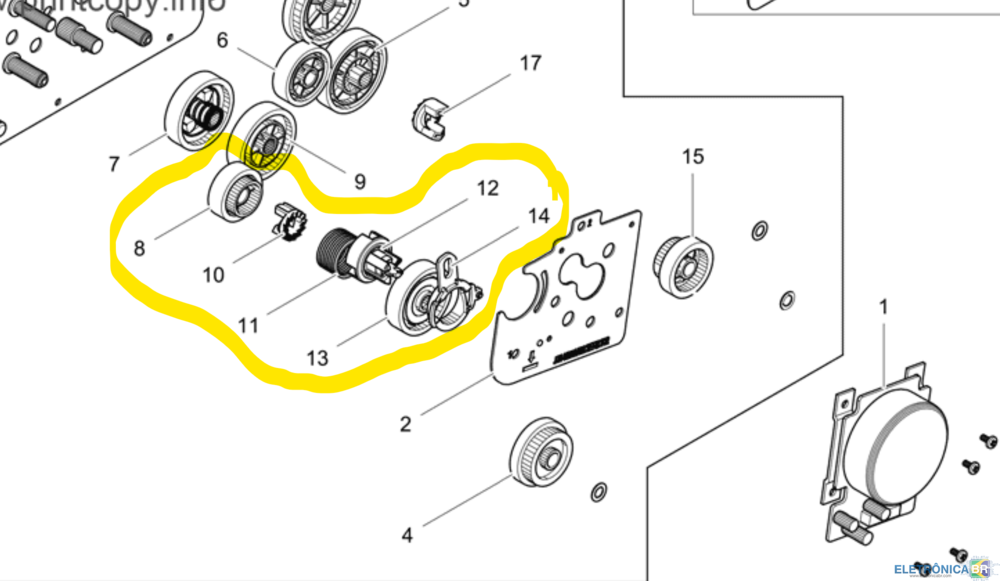

Quando coloca o rolo sobre a bucha a peça verde o eixo do rolo de transferência empurra a bucha para baixo e assim ela deveria ficar na posição certa. Não tem trava quebrada pois nessa a trava é a peça verde.








Já do outro lado é outra história, além da bucha não ser em formato meia lua o eixo passa dentro dela e nesse lado a bucha tem trava.

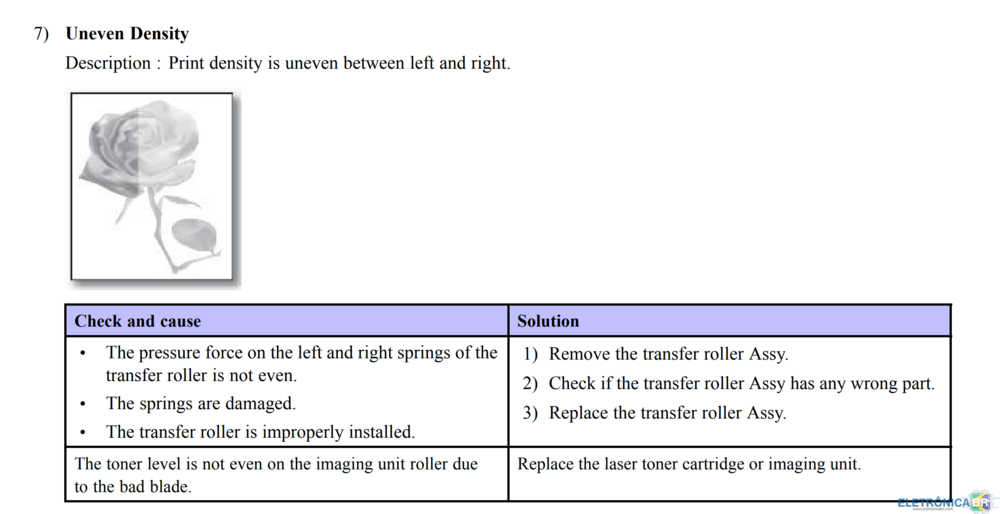

Veja o que diz o manual de serviço na questão de partes claras na impressão...




Edited by xandy_73
Link to comment
Share on other sites
