em análise Samsung Rv 411 ba41-01883a liga e desliga

[slashbeto17]

Olá Amigos

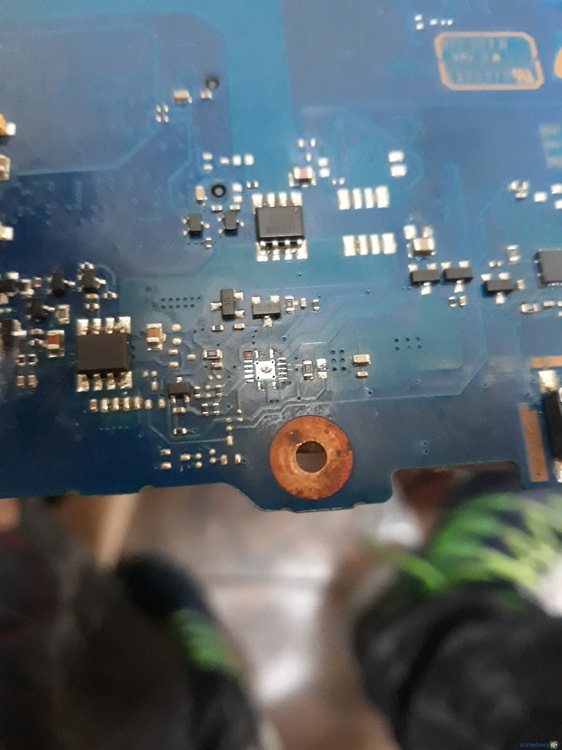

Estou com este Samsung Rv 411 na bancada o mesmo chegou sem acender algum led verificando a placa encontrei os mosfet acima do socket processador em curto troquei os 4 a placa voltou a acender o led verde mas ao apertar botão Power ela liga e desliga verificando ao lado do chip nectokin que tbm já foi removido e colocado 4 capacitores tem um capacitor estava em curto removi mas o curto não sai os pads permanece dando curto em relação ao terra vou anexar uma foto local aonde aponta curto

A bobina de 5v apresenta curto injetei tensão da um consumo baixo nada aquece

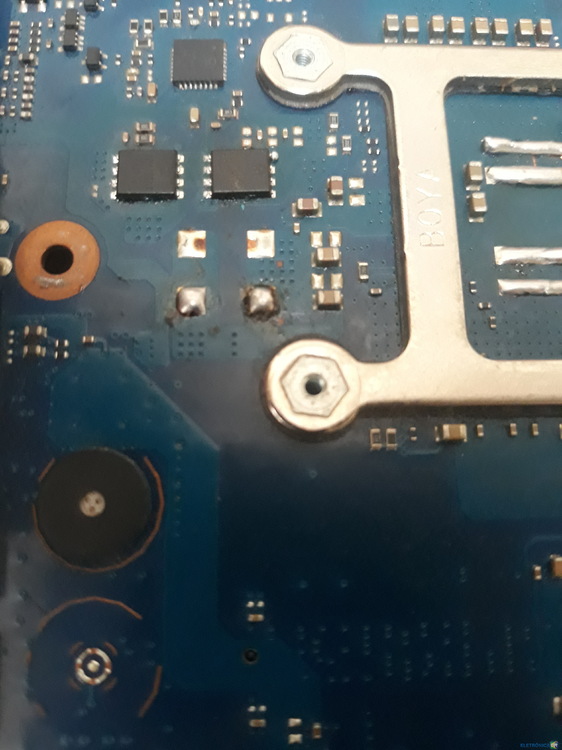

Na foto está ali os 2 pads do capacitor aonde aponta curto os mosfets acima já troquei tbm

[slashbeto17]

O curto que mencionei na foto resolvi

Agora falta o curto na linha 5v injetei tensao nela agora e o pwm de 3v e 5v aqueceu

Pode ser ele ?

Quando coloco 19v pelo Jack não acusa curto algum o led verde acende se colocar a bateria acende o laranja ao redor do pwm de 3 e 5v eu acho  os 3v e 5v

[FLAVIOTECH]

@slashbeto17 Está fazendo essa confirmação de curto diz ter sem o processador no socket né isso?



- Se deixar o processador no socket vai te dá um falso curto ok.

[slashbeto17]

@FLAVIOTECH isso está sem o processador

A bobina de 5v está dando curto relacionado ao terra injetando tensão o pwm de 3v e 5v aqueceu

Ela está acendendo o led verde se com a bateria acende laranja mas ao apertar o power ela liga e já desliga com os 19v no Jack

O curto que tinha aonde mandei a foto já resolvi agr estou com esse problema nos 5v

[Jr Informática]

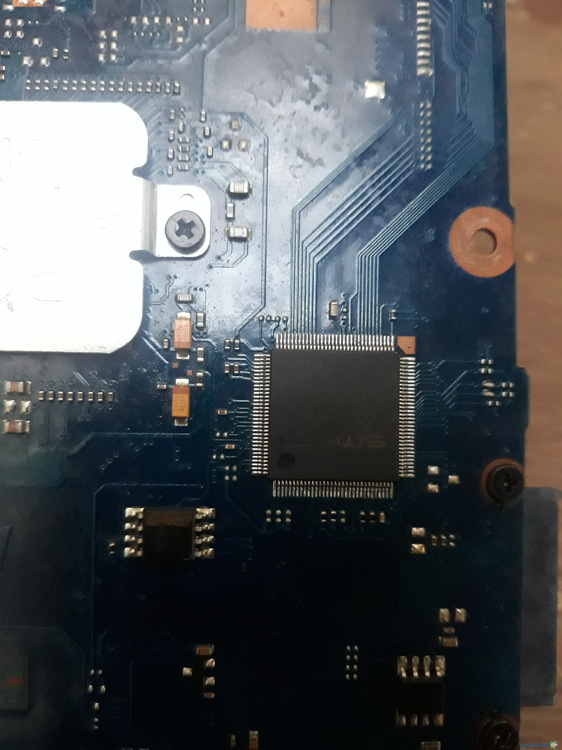

Na sua foto esta sem o nectokin, sem ele nao vai subir imagem.

17 horas atrás, slashbeto17 disse:

Olá Amigos

Estou com este Samsung Rv 411 na bancada o mesmo chegou sem acender algum led verificando a placa encontrei os mosfet acima do socket processador em curto troquei os 4 a placa voltou a acender o led verde mas ao apertar botão Power ela liga e desliga verificando ao lado do chip nectokin que tbm já foi removido e colocado 4 capacitores tem um capacitor estava em curto removi mas o curto não sai os pads permanece dando curto em relação ao terra vou anexar uma foto local aonde aponta curto

A bobina de 5v apresenta curto injetei tensão da um consumo baixo nada aquece

Na foto está ali os 2 pads do capacitor aonde aponta curto os mosfets acima já troquei tbm



[slashbeto17]

Sim ele estava com 4 capacitores no lugar eu que removi já coloquei de volta

O problemas agora que ela está é acende luz verde ao apertar Power logo desliga

A bobina de 5v apresenta curto injetei tensão o pwm de 3v e 5v aqueceu Pode ser ele o problema? Ao redor dele eu encontro 3v e 5v tem 3v na bios tbm

[Jr Informática]

Os dois mosfet´s são canal N! você colou correto?

[slashbeto17]

@Jr Informática sim eu retirei de uma placa igual ainda por desencargo eu removi os mosfets que havia colocado e ainda sim a bobina de 5v fica apresentando curto

[Jr Informática]

Blz então.

Levanta a bobina e veja para qual lado o curto vai.

[slashbeto17]

@Jr Informática levantei a bobina e o curto está do lado esquerdo do lado do conector de cd

[Jr Informática]

Injeta uma tensão no lado do curto, entre 2v a 3v, verifica o que aquece.



[slashbeto17]

@Jr Informática injetei o pwm de 3v e 5v aqueceu

Pode ser ele o problema? Ao redor dele eu encontro 5v e 3v ainda sim pode ele estar com defeito?

Edited May 15 by slashbeto17

[Jr Informática]

51125, remove ele veja se o curto acaba.

[Jr Informática]

antes de remover pwm, tem um mosfet debaixo do conector do driver de cd, remove ele e veja o curto.

[slashbeto17]

@Jr Informática removi ele mas o curto permaneceu

@Jr Informática vou verificar o mosfet

[slashbeto17]

@slashbeto17 verifiquei o mosfet ele está ok ainda sim removi ele para ver mas permanece o curto

[Jr Informática]

o curto esta nos dois lados?

[slashbeto17]

@Jr Informática só do lado do cd lado esquerdo

[slashbeto17]

@Jr Informática @Jr Informática agr quando injeto tensão na bobina o consumo é bem mínimo nada aquece

[xxxdarkness1]

assim o ideal é ter uma camera termica por que deve aquecer antes de entrar em proteção, voce testou os capacitores antigos ? eles estavam de fato em curto? por que se o curto estiver na placa ainda geralmente eu faço assim.

coloco o multimetro na escala de resistencia testo do terra pra um lado e pra outro do capacitor em questão(isso sem boardview) o lado que der uma ampedancia mais baixa tende a ser o positivo o outro o negativo dai é só injetar tensão la mesmo se o curto persistir na placa

agora manda um joinha q eu to doido pra faze um download

[slashbeto17]

@xxxdarkness1 fala amigo Então os capacitores do nectokin estava sim medi fora e o que fica do lado também porem essa parte já resolvi agr problema esta na parte do 5v na bobina acusa curto nada aquece consumo fica bem pouco 0.4 isso sem o pwm de 3v e 5v

@Jr Informática estou aqui ainda nele por enquanto não achei nada obrigado em amigo por estar me ajudando

[xxxdarkness1]

Assim os capacitores do nectokin (não teria certeza nessa geração) mas é possivel de dar curto e não estar em curto por que a ampedancia do processador é muito alta então voce só tem como saber se o processador for removivel mas enfim voltando ao consumo de 0.4 se voce tem esquema eletrico tenta injetar 4.5 v pra ver o consumo mas o IDEAL seria uma camera termica voce ja testou dos dois lados da bobina ?

[slashbeto17]

@xxxdarkness1 ja sim esse consumo foi com 4v subi até os 5v fica nisso o.lado esquerdo da bobina que acusa o curto lado da entrada do cd do lado direito não acusa

Está sem processador memória sem bateria só a placa mesmo com o pwm de 3v e 5v chegava a 0.26 de consumo ele aquecia então removi ele agr está 0.4 consumo nada nada aquece

[Jr Informática]

Não liga a placa sem o pwm, pois queima os mosfets.
voce tem que verificar se o curto sumiu.

[slashbeto17]

@Jr Informática sim sim não liguei não

O curto ainda permanece
