resolvido Gigabyte - B450M-DS3H REV 1 - Liga e não ´da vídeo.

Rate this topic


Recommended Posts

Posted (edited)

Placa mãe GIGABYTE B450M DS3H, liga e não da vídeo.
Tem todas as tensões.
O único problema que percebi, é que o PWM chega e para, chega e para, em loop no DGU1.
O CI DE PWM (DU1) gera todos os PWMs corretamente, exceto esse no pino 41.
Perguntas: será o PWM ((UD1) com problemas?
Posso tirar o driver DGU1 e os mosfets DGQ1 e DGQ2 pra desabilitar essa linha pra ver se vai dar vídeo? Pois a DFL1 também gera o VCORE_SOC e está funcionando ok.


Edited by edson
Resolvido
Posted (edited)
47 minutos atrás, Rods disse:

@edson Tens os protocolos presente corretamente nos pinos do BIOS?



@Rods

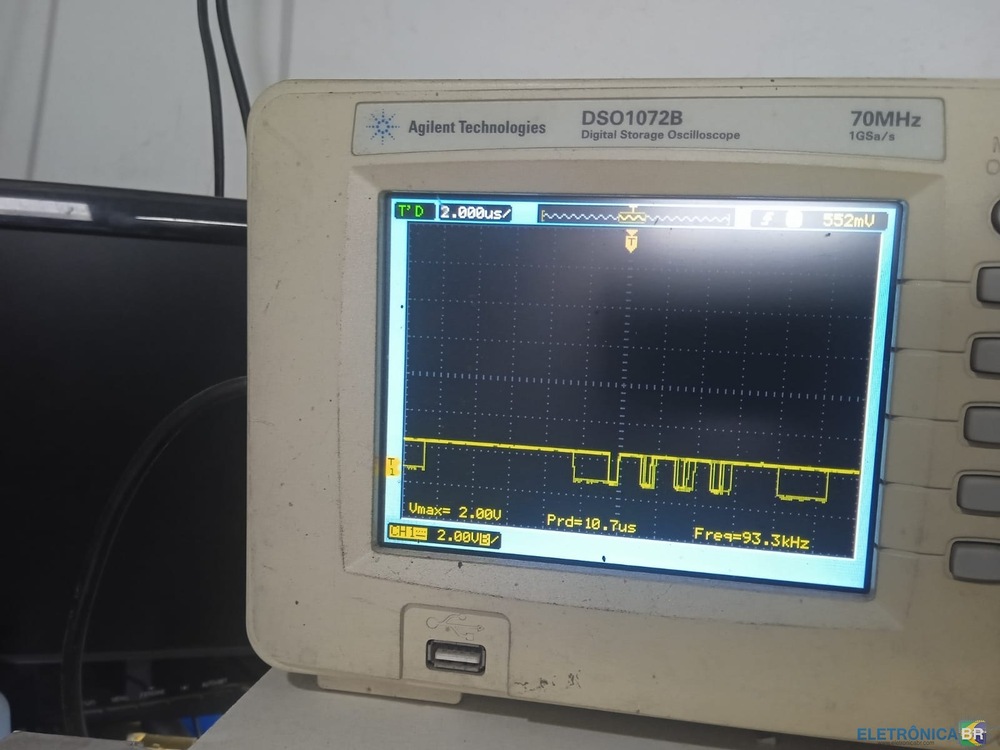

pino1.thumb.jpg.a8b623b5f91d3ae14f3998c0fd7994a5.jpg PINO 1

pino2.thumb.jpg.fc129604bc5d7207fe5cde1cca988b64.jpg PINO 2

pino3.thumb.jpg.a4eddf025a7969e9fe1278207794bc7e.jpg PINO 3

pino5.thumb.jpg.960b371f4b4d571aa4e529c750b3e2b0.jpg PINO 5

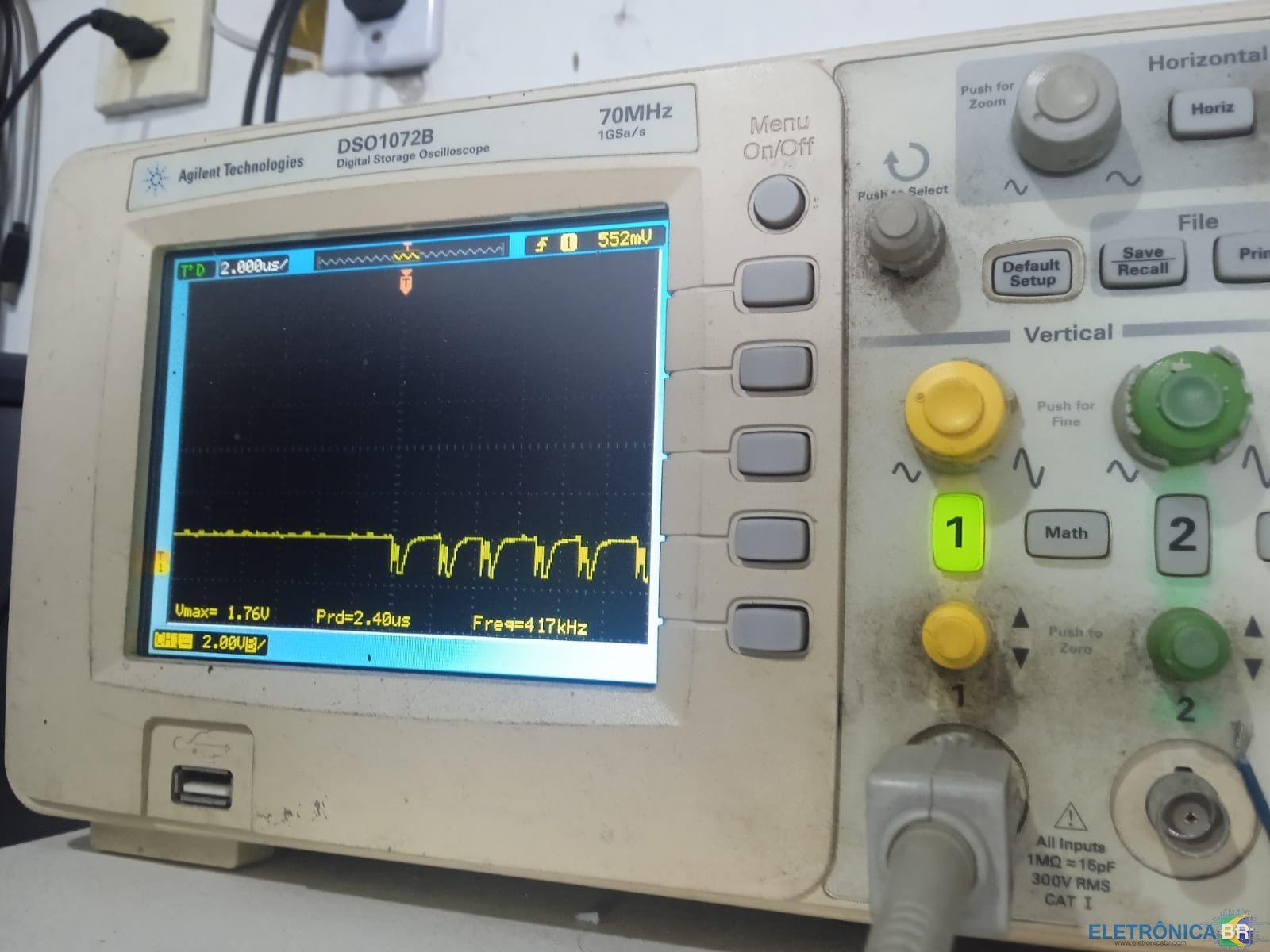

pino6.thumb.jpg.7630fe455514aaf4f0ee31d65fc558f6.jpg PINO 6

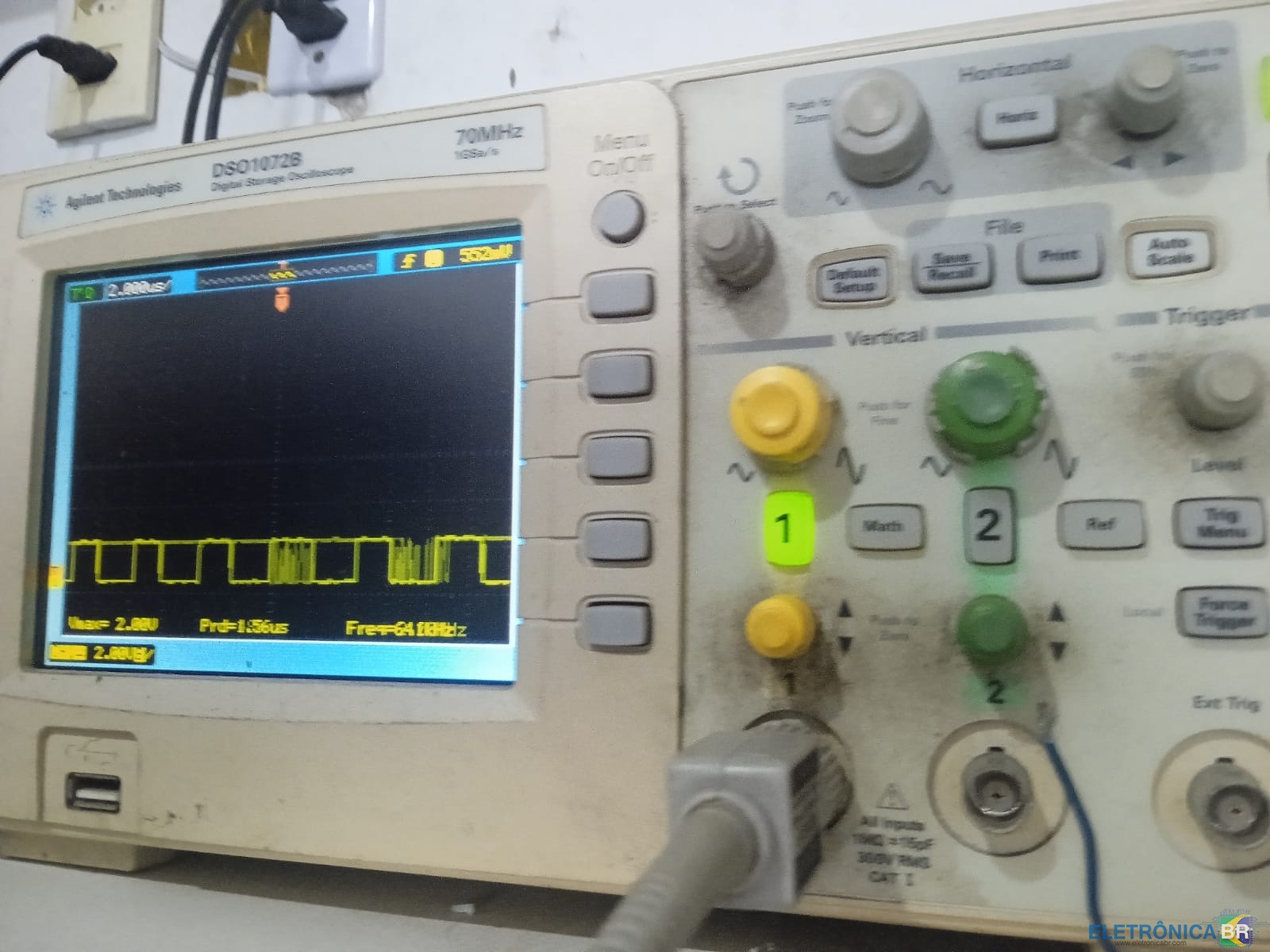

pino7.thumb.jpg.2c936dd049ec78e77fd2f699d2bf5fd4.jpg PINO 7



Edited by edson
Posted

@edson Esses sinais geralmente estão ausentes quando há um problema no BIOS, não exatamente igual ao cenário que vc tem ai. Protocolos parecem normais, mas a incidência de problema no BIOS dessa placa sua é muito grande, eu faria. Outro processador, um video off para testes são validos antes da troca do DU1.

  • Like 1
Posted
2 horas atrás, Rods disse:

@edson Esses sinais geralmente estão ausentes quando há um problema no BIOS, não exatamente igual ao cenário que vc tem ai. Protocolos parecem normais, mas a incidência de problema no BIOS dessa placa sua é muito grande, eu faria. Outro processador, um video off para testes são validos antes da troca do DU1.

@Rods
Bom, vou regravar a bios a princípio.
Processador, acredito que não tenha outro. Vou comprar um pra deixar aqui de testes.
Não entendi o "video off"



Valeu



Edson

Posted

@Rods
Bom amigo, regravai a BIOS e a máquina voltou a dar vídeo.
Só tem um detalhe, quando coloco pra desligar ela não desliga, reinicia.

Será que tem algo a ver com a versão da BIOS?



Edson

Posted

@edson Seria interessante perguntar ao cliente sobre esse problema ja haver. Video off seria uma placa de video offboard, me expressei mal. Tente desligar por um sistema operacional diferente, um windowsPE ou outro similar.

  • Like 1
Posted

Testei com outro sistema e ficou no mesmo.
Falei com o cliente e ele disse que não tem problema que ele desliga na fonte depois.

Então, resolvido.

E joinha pra vc meu camarada.

Valeu



Edson
