Não tenho outro trafo disponível, não sei se seria viável enrolar o secundário novamente para obter essa configuração, também acho que não teria espaço suficiente para isso.

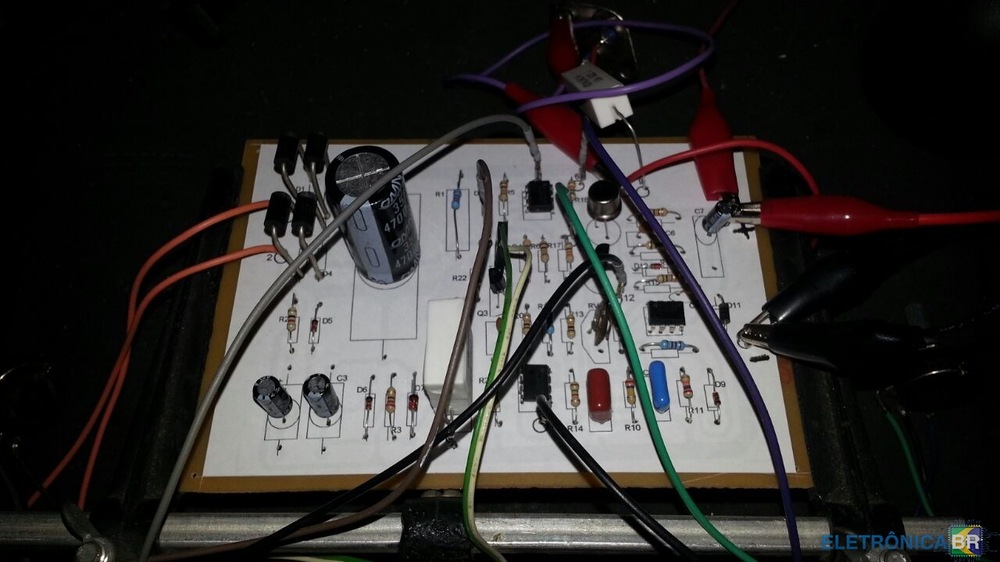

Esse trafo é de um amigo meu e ele vai usar para alimentar uma pista de autorama, ai ele me perguntou se tinha como montar uma fonte ajustavel de até 15v com alta amperagem pois na largada ele disse que a da um pico de 5A em média, entao eu estou reunindo todos os dados uteis sobre o trafo, circuito, testes já realizados e finalidade para criar um tópico.



Aproveitando, o C1 eu pus 2 capacitores de 4700, no lugar do 2n2219 estou usando bd139,  D11 é 1N4007 e no lugar dos 2N3055 estou usando 3 tip35c em paralelo. essas foram as modificações em relação ao esquema original.

Compartilhar este post


Link para este post
Compartilhar em outros sites

Blz, pessoal fiz os teste após as modificações do 2n2219 pelo BD 139 e o 2n3055 pelo mj15022 e deu tudo certo , meu problema agora é só o display que ao aumentar a amperagem ele indica que a voltagem aumenta tb , mas está diminuindo , mas até aí blz , depois eu troco o display , obrigado pela dicas ,  :D:)^-^


Compartilhar este post


Link para este post
Compartilhar em outros sites

Fio vermelho do amperímetro no borne preto e fio preto na saída negativa da fonte.

Fio amarelo do voltímetro no borne vermelho e fio preto na saída negativa da fonte.

Fio vermelho fino do voltímetro ligar a uma fonte auxiliar, não esquecer de ligar o negativo da fonte auxiliar na saída negativa da fonte.

Compartilhar este post


Link para este post
Compartilhar em outros sites

sim minha ligação esta assim ,bem dizer o amperimetro em serie com a saida negativa da fonte e o voltimetro em paralelo com a saida da fonte ,o painel esta ligado em um 7812 que esta apos a retificação da fonte , outra coisa que alterei foi o potenciometro do controle da amperagem , para ter mais controle e limitar a fonte,coloquei no lugar do 10k um de 2k assim no final do curso do potenciometro estou com 4amperes , não passa disso , estou usando um trafo de 12 + 12  3amperes , antes de trocar o potenciometro consegui queimar 1 2n3055 , um mj15022 e o 2n2219 , creio que deve ter sido pelo pico da amperagem ao fechar curto na saida , pois com o potenciometro de 10 k não havia um limite de amperagem ( com o potenciometro no final do curso )em relacão ao voltimetro acho que deve ser algum defeito dele  pois ja mudei a instação e continua na mesma mas percebi no multimetro que  cada 1 amperes que aumenta, diminui 0,10 volts , como calibrei o voltimetro com o multimetro , fico despreocupado sei que se coloco 19 volts sem carga ao colocar carga o mesmo cai no maximo para 18,6 volts isso  se tiver consumo de 4 amperes

Compartilhar este post


Link para este post
Compartilhar em outros sites

"o painel esta ligado em um 7812 que esta apos a retificação da fonte"

Este é o problema acho eu.

Estes volt/amperímetros precisam de fonte de alimentação externa, se não eles ficam bem loucos mesmo! ;D

Sugiro que uses uma fonte de 12V 500ma sucatinha de modem adsl ou switch ;D

Certa vez comprei um lote de  05 peças desses volt/amperímetros da China e nos meus se a tensão de alimentação fosse muito menor do que a tensão que seria medida eles desligavam ( tinha lido em algum lugar que dava pra usar aquelas fontes de celular antigo da nókia), e eu também achava desnecessário usar a fonte externa, mas no fim percebi que era o único jeito de deixar as medidas corretas.

Compartilhar este post


Link para este post
Compartilhar em outros sites

"o painel esta ligado em um 7812 que esta apos a retificação da fonte"

Este é o problema acho eu.

Estes volt/amperímetros precisam de fonte de alimentação externa, se não eles ficam bem loucos mesmo! ;D

Sugiro que uses uma fonte de 12V 500ma sucatinha de modem adsl ou switch ;D

Certa vez comprei um lote de  05 peças desses volt/amperímetros da China e nos meus se a tensão de alimentação fosse muito menor do que a tensão que seria medida eles desligavam ( tinha lido em algum lugar que dava pra usar aquelas fontes de celular antigo da nókia), e eu também achava desnecessário usar a fonte externa, mas no fim percebi que era o único jeito de deixar as medidas corretas.



Sim, está correto Neo.



Na minha são duas fontes extras fora do trafo de 5V x 1A, cada uma para alimentar um medidor.

Compartilhar este post


Link para este post
Compartilhar em outros sites

Registre-se ou faça login para comentar

Você precisa ser um membro para fazer um comentário

Criar uma conta

Crie uma nova conta em nossa comunidade. É fácil!

Crie uma nova conta

Entrar

Já tem uma conta? Faça o login.

Entrar Agora
