Sony Vaio VPCEA36FM MB-223 M971 6 layer Rev.1.1 (liga mas não da vídeo)

[crazyfrog]

e os resistores pr13 e pr14??

[CRISANTO]

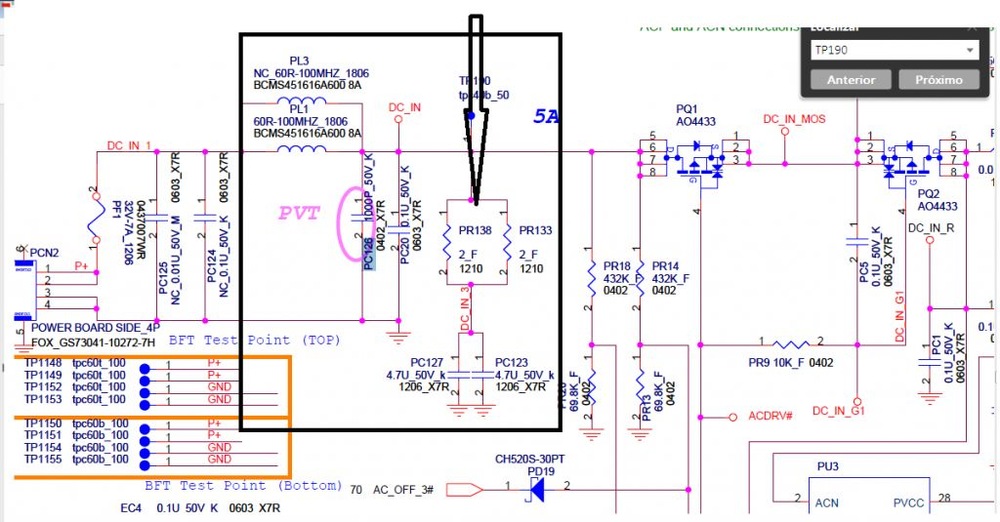

primeiramente de tudo nos passe a tensão dos dois lados de todos os resistores pr18, pr20, pr13 e pr14!!!

Amigo

You are not allowed to view links. Sign in or sign up.

, infelizmente não tem a serigrafia desses componentes que faz parte do PU3.

Não tem como lhe dar as aferições sem saber qual o componente.



Obrigado pela ajuda.

[CRISANTO]

You are not allowed to view links. Sign in or sign up.

, Amigo , infelizmente não tem a serigrafia desses componentes que faz parte do PU3.

Não tem como lhe dar as aferições sem saber qual o componente.



Obrigado pela ajuda.

[crazyfrog]

vc tentou jogar tensão tensão no dreno do PQ2 pra ver se ele liga?

[crazyfrog]

ok, então me passe as tensões dos pinos 5 e 4 do pu3!!

[CRISANTO]

mediu os resistores que eu disse?



estou dando uma olhada nesse datasheet e na placa, nooooooossa amigo essas placas na sony vaio tem um sistema de proteção complicado de desvendar!!!

É Verdade.

[CRISANTO]

ok, então me passe as tensões dos pinos 5 e 4 do pu3!!



4 = 0,93

5 = 0,59

[CRISANTO]

vc tentou jogar tensão tensão no dreno do PQ2 pra ver se ele liga?

Tensão de quanto? 19v?

[crazyfrog]

sim exatamente 19v!! mas antes tem que ver se não tem curto na linha do dreno!!

[crazyfrog]

mas antes de colocar tensão no dreno me passe a tensão que tem no pino 8 do pu3!!

[CRISANTO]

mas antes de colocar tensão no dreno me passe a tensão que tem no pino 8 do pu3!!

ZERO de tensão no pino 8.

[crazyfrog]

opk, vc disse pra mim que não nem o pr13 nem o pr14 na placa?



ou vc não conseguiu achar?



ou a placa não tem serigrafia?

[CRISANTO]

You are not allowed to view links. Sign in or sign up.

, Já regravou a bios ?

Talvés por último faça isso.



Obrigado amigo.

[CRISANTO]

opk, vc disse pra mim que não nem o pr13 nem o pr14 na placa?



ou vc não conseguiu achar?



ou a placa não tem serigrafia?

Não encontrei a serigrafia dos componentes na placa. Ao redor do PU3 tem muitas PRs sem serigrafia.

[CRISANTO]

sim exatamente 19v!! mas antes tem que ver se não tem curto na linha do dreno!!

Citação de: Jakers Binder em 12 horas atrás

You are not allowed to view links. Sign in or sign up.

, Teste o PQ2 fora da placa, se tiver ok injete 19v nos terminais do dreno e vê se algum componente aquece.

Parece que ele está em estado de corte.

Não retirei o PQ2 mas injetei 4,5v nos drenos e deu 0,08A. Aumentei para 19v e deu 0,02A.

Ah, e não aqueceu mais nada. Nenhum componente.

[CRISANTO]

Realmente é um mistério essa placa.

[CRISANTO]

Joguei os 19v nos drenos do PQ2. O led do power acendeu e mais nada.



O processador esquentou um pouco. Atras dele, no outro lado da placa, também. E um pouco da área atras do U69 também.





[crazyfrog]

Joguei os 19v nos drenos do PQ2. O led do power acendeu e mais nada.



O processador esquentou um pouco. Atras dele, no outro lado da placa, também. E um pouco da área atras do U69 também.



mas vc chegou a aperta o botão power???

[CRISANTO]

Joguei os 19v nos drenos do PQ2. O led do power acendeu e mais nada.



O processador esquentou um pouco. Atras dele, no outro lado da placa, também. E um pouco da área atras do U69 também.



mas vc chegou a aperta o botão power???



Sim, sim. E só o led dele é que acendeu porém a placa não ascende mais nenhum led e não funciona.

[CRISANTO]

Joguei os 19v nos drenos do PQ2. O led do power acendeu e mais nada.



O processador esquentou um pouco. Atras dele, no outro lado da placa, também. E um pouco da área atras do U69 também.



mas vc chegou a aperta o botão power???



Sim, sim. E só o led dele é que acendeu porém a placa não ascende mais nenhum led e não funciona.

O cooler gira também e mais nada.



[Hélio]

confirmem pra mim o power good do charger dessa placa : "BQ24753ARHDR"



é ativado em modo baixo?



link do datasheet:



You are not allowed to view links. Sign in or sign up.

Exato. O pino 13 (ACGOOD#) vai a nível baixo quando ativo.



Neste esquema, o pino 13 em nível baixo mantém o PQ5 em corte, fazendo com que o sinal ACIN_EC tenha nível lógico alto (via PR8).



Se o pino 13 do PU3 estiver em nível alto (via resistor PR1), o PQ5 entra em condução e o sinal ACIN_EC fica em nível baixo.

[crazyfrog]

com o notebook desernegizado( sem fonte ou bateria) meça a resistencia do terra em relação ao pino 8, pois vc disse que tem 0v nele desconfio que exista algum curto nele!!!

[CRISANTO]

You are not allowed to view links. Sign in or sign up.

, obrigado amigo, vi sua mensagem mp.





farei a medição, mas, pino 8 da PU3?

[CRISANTO]

com o notebook desernegizado( sem fonte ou bateria) meça a resistencia do terra em relação ao pino 8, pois vc disse que tem 0v nele desconfio que exista algum curto nele!!!

Não tenho multímetro analógico, só um digital.



Nas escalas de 200, 2000 e 20k deu Zero.



Nas escalas de 200k deu 65,0k ; e na de 2000k deu 063k



[crazyfrog]

e na escala de diodo( aquela com bip) ??
