Dando uma pesquisada na internet eu encontrei essa versão do arduino bastante interessante que resolvi compartilhar com toda a comunidade.



Para aqueles que querem ver o link original é esse aqui:

You are not allowed to view links. Sign in or sign up.



O Marminino é bem simples de fazer e que em breve farei o meu rsrs, abaixo segue a lista de componentes necessários:





01 - Placa virgem 10cm x10cm(O Marminino tem 5,5cm de lado)

01 - Processador ATMEGA 328P-PU, P ou PU* com Bootloader Arduino

01 - Soquete Estampado para Circuito Integrado28 Pinos Estreito (opcional)

02 - Barra de Pino 1×40 MCI Fêmea

01 - Barra de Pino 1×40 15mm

01 - Jumper

01 - Resistor 10k 1/4W (marrom, preto e laranja)

02 - Resistor 1k 1/4W (marrom, preto e vermelho)

02 - Led 3mm (cores variadas)

01 - Cristal 16Mhz

01 - Botão Chave Táctil 6x6x6mm

02 - Capacitor Cerâmico 22pF (pico faraday) 50V

03 - Capacitor Eletrolitico 0.1uF 50V

01 - Capacitor Eletrolitico 1uF 50V

01 - Suporte plástico para 4 pilhas AA



* O processador ideal é o P-PU. Se for usar outro diferente, será necessário mudar alguns parâmetros na IDE do Arduino antes de fazer o upload dos sketches.

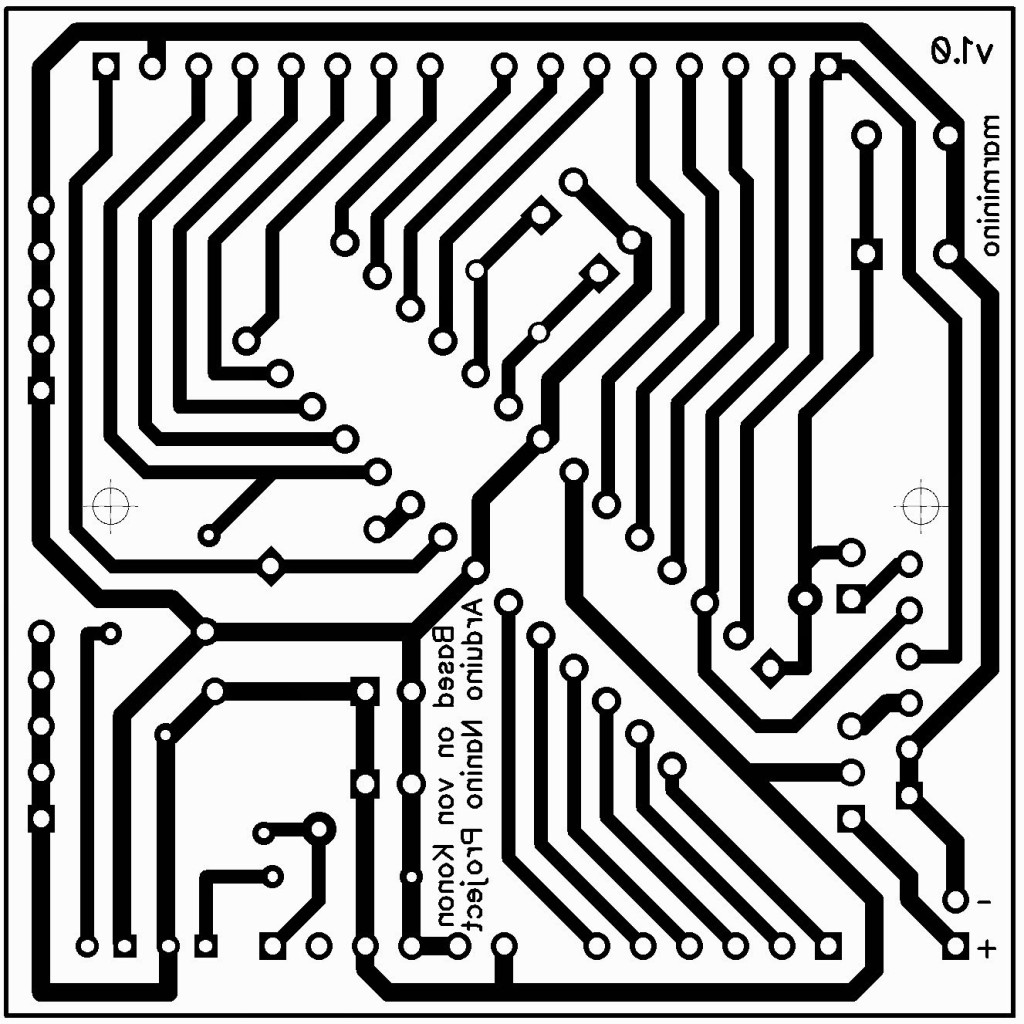

Layout da placa







Montagem dos componentes






Após a montagem



Ligue o Marminino em um adaptador FTDI USB (verifique antes se a pinagem do adaptador é de 6 saídas), selecione a placa como um Arduino Pro com ATMEGA328 e faça o upload do Sketch. Abaixo segue a pinagem correta para ligar o adaptador na placa.



Marminino Adaptador

RTS--------------->Reset

TX--------------->RX

RX--------------->TX

VCC------------->5v

CTS--------------->5v

GND--------------->GND



Se o seu adaptador tem 7 saídas, ou se ele tem a opção de selecionar 5 volts ou 3 volts, lembre-se que o Marminino só trabalha com 5 volts. Então ignore a saída 3v.



Se o seu adaptador não tem a saída reset, ou usa um padrão completamente diferente, use a ligação mostrada abaixo:



Marminino Adaptador

RTS--------------->–(Não conecta)

TX--------------->RX

RX--------------->TX

VCC------------->5v

CTS-------------->–(Não conecta)

GND------------->GND



Neste caso, você deve ter uma atenção a mais na hora de fazer o upload do sketch, que é apertar o botão reset na hora certa! Quando você clicar em enviar sketch para placa, na IDE do Arduino, primeiro o computador compila o código e depois ele envia. Fique com o dedo no botão reset e, assim que você ver que terminou a compilação, pressione o botão. Se não funcionar de primeira, tente novamente.



Qualquer dúvida estarei disposto a ajudar, estarei montando o meu e em breve posto aqui, Desde já muito obrigado!



Edited by CJ
Adicionado prefixo e tags.
Link to comment
Share on other sites

Caso não tenha familiaridade com confecção de placas (ou preguiça, rsrsrs), tem o projeto placa stand alone. Particularmente acho bem barato...

You are not allowed to view links. Sign in or sign up.



Fábio

Link to comment
Share on other sites

You are not allowed to view links. Sign in or sign up.
, vlw pela sua dica, o bom que a placa já vem prontinha :D

Link to comment
