Rafão

Ligações da pistola de ar quente da estação de trabalho YAXUN 878D+

Rate this topic

Recommended Posts

Ola - ganhei de um camarada uma estação de solda YAXUN 878D+ ,  funcionando apenas o ferro de solda. e o soprador de ar-quente estava cortado o cabo, ficando apenas um pequeno rabicho com 8 cabos ,  bem , acabei comprando um novo soprador, porem, as cores dos cabinhos são totalmente diferentes do original.    Gostaria de pedir ajuda para poder soldar o soprador corretamente na estação. Caso alguém tenha uma igual e possa auxiliar ficaria muito grato ...





legenda yaxun hotgun.png
















Obrigado

Rafa





Share this post


Link to post
Share on other sites

opa  blz  me  respone uma coisa na  foto q vc  envio  da ponta da estaçao e  a ponta nova ou vc tem velha



vc ainda tem ponta velha???



Share this post


Link to post
Share on other sites

Ola - ganhei de um camarada uma estação de solda YAXUN 878D+ ,  funcionando apenas o ferro de solda. e o soprador de ar-quente estava cortado o cabo, ficando apenas um pequeno rabicho com 8 cabos ,  bem , acabei comprando um novo soprador, porem, as cores dos cabinhos são totalmente diferentes do original.    Gostaria de pedir ajuda para poder soldar o soprador corretamente na estação. Caso alguém tenha uma igual e possa auxiliar ficaria muito grato ...





legenda yaxun hotgun.png
















Obrigado

Rafa





Prezado

Tenho uma estação Yaxun 858D+, que perdi o cabo soprador com conector de 8 Pinos.

Recentemente adquiri um cabo soprador (igual a da figura) que não veio com o conector. Adquiri o conector e estou tendo dificuldade de ligar ao conector.

Teria o esquema de ligação deste conector

Grato



Share this post


Link to post
Share on other sites

ola pessoal .



Desculpe pela demora.



estava longe ... terminando trabalho da pós e fiquei longe de outros assuntos ...



agora aliviou um pouco ..



bem



Eu não tenho a ponta antiga .



adquiri a estação sem o sobrador térmico .  e comprei no ebay a ponta nova



precisaria de alguém q tivesse a original e descrevesse onde conectar cada item . pois as cores podem mudar ... pois não assumem um controle rígido de insumos na fabricação .



grato por qqr ajuda .



Share this post


Link to post
Share on other sites

amigo MEDRADO



Vc tem a sua estação completa?

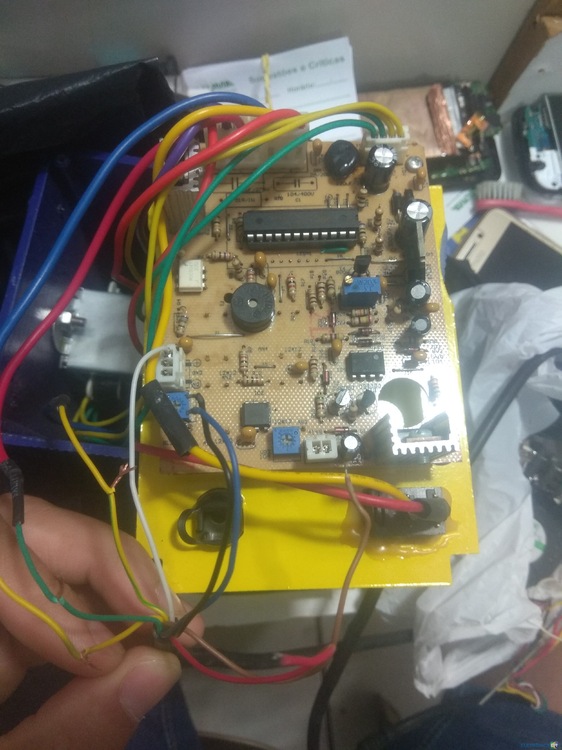

caso sim , poderia mencionar  na placa principal as conexões  de acordo com suas fotos .



grato



ai conseguimos casar as informações e levantar o esquema das ligações , acredito que tenha mais pessoas com esse mesmo problema



valeu

abs

Share this post


Link to post
Share on other sites

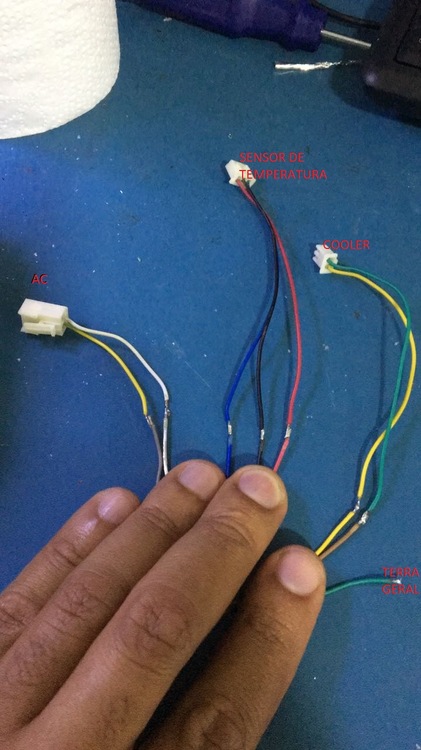

Na parte de cima, temos os fios da resistência, (2)

ao lado tem o fio do termistor(sensor de temperatura)

sensor da base +

sensor da base - (3)

em baixo tem o fio do cooler - e sensor do cooler + (2)

na parte inferior, temos o terra ou fio da carcaça (1)



Share this post


Link to post
Share on other sites

Estou com uma estação de se 878D comprei o soprador completo mais veio algumas umas cores diferente da original não sei qual a posição sertã? Teria como me ajudar?

Share this post


Link to post
Share on other sites

ola boa noite  gostaria de fazer uma pergunta essa estacao  e 110 ou 220? aqui em portugal e 220v  teria so de mudar o transformador certo o ferro e a pistola ar quente  fica igual ou tenho de alterar algo?
