  1. William_R
    KS17CN 794MBplus 796MBplus 798MB - Chassis Corona Visualizar Arquivo Schematic Diagram Uploader William_R Enviado 22/04/2024 Categoria Samsung
  2. William_R

    0 downloads

    Schematic Diagram
  3. William_R
    Não me dei conta que você disse que o Menu aparece normal. Verifique a tensão de 8V que chega no pino 8 do IC106 que fica na placa traseira do tubo e se for o caso revise os capacitores dessa fonte e da fonte de 12V/14V/14V_1. Alias como se trata de um monitor muuuuuuito antigo, eh bom rever praticamente TODOS os capacitores eletroliticos do secundario da fonte.
  4. William_R
    Se ligar o monitor sem o cabo de sinal aparece a mensagem para verificar a conexão ? Dica usada no Samsung ! Para sair desse auto-teste (RGBW), faça o seguinte: 1º: Ligue o computador sem o monitor (Monitor desligado e sem os cabos), deixe ele iniciar normalmente 2º: com o cabo de força desconectado do monitor, ligue o cabo VGA no PC e no computador 3º: Ligue o cabo de força no monitor. Se não houve nada mais sério, o seu monitor devera voltar a normalidade. Ps: Para você executar o auto-teste no monitor, desconecte o cabo VGA do monitor e deixe o dedo sobre a tecla "menu". NOTA: Flat-Cable que liga a tela a placa principal pode estar danificado ou com mau-contato, assim como o cabo de sinal que vem do computador. Retorne com mais informações.
  5. William_R
    Estou lhe dando um para você poder baixar o arquivo, mas antes passe na loja e compre o Download Gratis: https://eletronicabr.com/store/ https://eletronicabr.com/store/category/3-downloads-grátis/
  6. William_R
    Meça a continuidade da ponta do cabo VGA ate a placa traseira do tubo. Se estiver todos os sinais RGB em ordem, o seu problema pode ser alimentação do filamento (C622 1.000uFx16V esgotado) do tubo ou TUBO FRACO. Boa sorte
  7. William_R
    Começamos a nos entender, so faltou dizer o que você ja fez para tentar solucionar o problema ! As tensões que aparecem no secundario da fonte de alimentação etaão corretas ? Ou seja +5V e 12V. Chega acender ou piscar o LED do Power ? Esses aparelhos na fonte principal costumam secar os capacitores eletroliticos da fonte de +5V. Troque os capacitores C915/C939 independente de sua aparencia ou medidas eletricas. Eu costumo tambem trocar os capacitores da linha de 12V. Na placa logica, verifique e informe se estão corretas as fontes de 3.3V e 1.8V No pino 8 da BIOS esta aparecendo os 3.3V ? Esquemas similares: AOC 1619Swa, 819Sw, 917Sw, F22s Dell E1709Wc
  8. William_R
    Você não disse o defeito e assim fica dificil ajudar !
  9. William_R

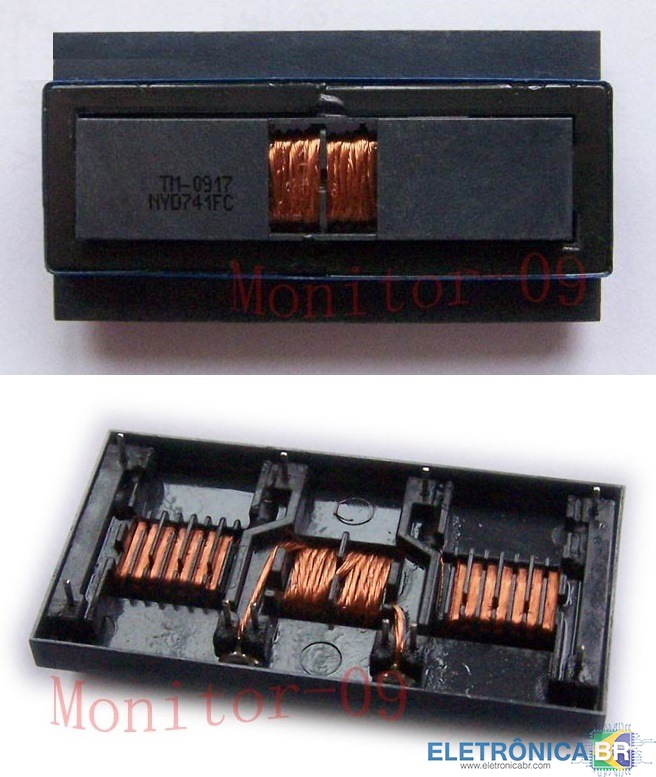

  10. William_R
    Estou mudando o prefixo do seu topico para se adequar as regras do forum ! Me parece estranho o codigo do seu aparelho, não acho nada parecido com esse codigo e na NET tambem não acho. Poste uma foto da etiqueta traseira do seu aparelho. Em primeiro momento, sugiro que você troque ou experimente outro cabo de sinal VGA.
  11. William_R
    Tudo depende de que tipo de aparelhos que serão reparados ! Como eu costumo dar manutenção em monitores e placas mãe, eu uso um dos mais baratos, o CH341A. E eh bom comprar juntos os soquetes adaptadores para os diversos modelos e tamanhos de BIOS que pretende trabalhar. Agora tem na praça: TL866, RT809F/H, EZP2019, EZP2023+, entre outros. Ai deixo esses para os colegas dar o seu parecer. Mais uma coisa, deixe aqui, quais os tipos de equipamento que pretende dar manutenção.
  12. William_R
    Abra um novo topico dizendo tudo que esta acontecendo com o seu aparelho e tudo que jah foi feito para resolver bem como todos os componentes trocados. https://eletronicabr.com/forums/forum/12-monitores-e-projetores/?do=add
  13. William_R
    Não sei qual eh o chassis do seu aparelho, se eh o CA-114 ou o CA-140 ! O transistor de saida horizontal eh um BJT ou um MOSFET ? Se for um BJT, troque os capacitores C731/C736 (2N2x1600V). Agora se a largura estiver muito grande (Varredura Horizontal Larga) troque o diodo D706 (F10F150S)
  14. William_R
    Caro @Loginweeb , esse esquema temos aqui no forum conforme link abaixo: Ja para o E970SWL, vide: Aos novatos, que desejarem fazer downloads é necessário ter Créditos ou Assinatura VIP. Para conseguir ajuda, inclusive para baixar o arquivo que precisa, abra um novo tópico na área correspondente. O título do tópico deve seguir este padrão: Marca e Modelo + Modelo da Placa + Defeito. Informe também todos os testes já realizados. Segue alguns links que podem ajudar: Preciso de um arquivo e não tenho créditos Como fazer downloads no fórum? Conheça agora os segredos!!! Manual do Usuário Sistema de Créditos do EBR
  15. William_R
    Esse aparelho possui dois chassis diferentes, para esquema vide:
  16. William_R
    LG FLATRON F700P F720P chassis CA-140 Visualizar Arquivo FLATRON F700P F720P (F700PL F720PL-ALxxQ) - Service Manual Uploader William_R Enviado 15/04/2024 Categoria LG
  17. William_R

    esquema LG FLATRON F700P F720P chassis CA-140

    William_R postou um arquivo em LG

    1 download

    FLATRON F700P F720P (F700PL F720PL-ALxxQ) - Service Manual
  18. William_R
    Peguei casos a onde o capacitor eletrolitico C905 (330uFx400V) da entrada estava com baixa capacitancia. Outro capacitor muito comum de apresentar esse tipo de problema eh o C915 (47uFx25V) e neste caso jah coloque um de 47uFx50V. Se o problema não for na entrada da fonte, o outro problema critico pode ser na linha de +15V que alimenta o integrado do vertical IC601. Experimenta trocar o capacitor eletrolitico C925 (2200uFx25V) e o C601 (220uFx25V). Boa sorte
  19. William_R
    @rafaelvasconcelos102 @lusca.ef Tente instalar os Driver recomendado para o seu Sistema Operacional: https://www.lg.com/br/suporte/software-firmware?csSalesCode=27GN65R-B.AWZM Depois, se for o Windows procure ajustar os parametros do seu monitor na tela de configurações e se for o caso tente em configurações avançadas:
  20. William_R
  21. William_R
    A área correta para solicitar arquivos no seu caso seria: https://eletronicabr.com/forums/forum/103-pedidos-de-arquivos-para-tvs/ Porem como você ainda não tem creditos sugiro abri um novo topico na area de TVs: https://eletronicabr.com/forums/forum/41-tvs-de-plasma-lcd-led-e-crt/?do=add
  22. William_R
    Veja o seguinte topico abaixo:
  23. William_R
    Veja se este arquivo ajuda:
  24. William_R
    O cliente não quis esperar e ja tinha comprado outra placa a base de troca. Quem sabe no futuro venha a usar. Obrigado a todos.
  25. William_R
    Valeu @curtolo @Carlos Porto @xandy_73 @Roberto275803 , assim que tiver os resultados eu retorno a todos. Grato por hora.
