  1. @zildo silva Abre um tópico, nos padrões do fórum, citando o problema e dúvida, assim a comunidade poderá colaborar de forma mais organizada e dentro das normas do fórum
  2. Não só de eletrônica vive uma assistência técnica, e na gestão do negócio a Ordem de Serviço ('OS') tem uma grande importância. Uma 'OS' mau elaborada pode ser a origem de uma grande dor de cabeça, já a falta desta é imperduável. Basicamente uma 'OS' tem por finalidade documentar a trajetória do objeto a ser consertado, buscando sempre um equilíbrio em seu conteúdo para não se tornar confusa, ou seja um monte de dados desencontrados, ou inexpressiva, sem informações importântes para o técnico e administrador. A alquimia está aqui, em uma composição que seja eficaz. Mas então basicamente o que deve ter em uma 'OS'? Uma 'OS' deve vincular os agentes envolvidos, então minimamente teremos referência da empresa assistência ou responsável pelo acordo, o cliente obviamente e o técnico responsável. As datas são importantes, então teremos data de entrada e saída, e lembro que este é "um modelo básico" mas muitas outras datas e dados podem ser inclusos. Espaço para descrever qual aparelho está entrando, seu modelo e número de série e observação sobre sua conservação e assessórios. Área para anotar a descrição do problema citado pelo cliente. Nome do técnico responsável. Descrição do serviço realizado, e para mim o mais importante: o termo de serviço. Este termo de serviço é aquele texto 'genérico' que descrevem responsabilidades e obrigações envolvidas no acordo 'OS', então se empenhe muito na elaboração deste texto! Normalmente é citato que 'não nos responsabilizamos pela origem do aparelho'; 'após a finalização desta OS o cliente avisado terá "tantos dias" para retirar e após este período será cobrada taxa de permanência'; 'que pequenos arranhões ou avarias provenientes do serviço serão toleradas'; 'que o cliente na retirada aprova totalmente todos os serviços realizados e seus resultados"; etc etc etc e tal. Guardem as 'OS' como um tesouro! Mantenha todas bem armazenadas e pelo máximo de anos que poder, é um documento que poderá lhe salvar de grandes problemas futuros. Com o passar do tempo sua 'OS' vai aprimorando, algumas informações que podem lhe colocar em situação ruim serão retiradas, outras serão adicionadas e assim segue até a maturidade deste documento. Se poder manter um cópia em sistema informatizado será melhor ainda. Sucesso a todos.:.
  3. Vai neste capacitor de filtro.... Digita "Capacitor 2uf 275v Mkpx2" no Mercado Livre
  4. @GreatField este me parece um capacitor de filtro, ou supressão... já tentou ligar sem ele para testar o funcionamento da máquina? IMPORTANTE: Sempre usar lâmpada de teste para avaliação inicial, consulte o esquema elétrico sempre que possível e use EPI.
  5. Exatamente @elias.girardi. Depois de estragar pontas com os serviços que citou e outras tampas plásticas acabei separando um ferro "genérico" para função. Como também para remover conectores FPC.
  6. @AltaVoltagem Citei o primeiro passo 'Troubleshooting' do manual de serviço: Não liga checar tensão VDD em UIC1 (pino 11) > Se ok = checar Crystal UX2 (32.....Hz) > Se no = Check tensões 5V3 em PCN1(que está como análise de tensões) Porém, com mais atenção, notei que liga em 220V... O esquema que está usando é diferente do meu.
  7. Manual de Serviço Samsung Mini Audio System MX-FS8000 Visualizar Arquivo Manual de Serviço: Premium HI-FI Component System (Mini Audio System MX-FS8000) Model Name: MX-FS8000 Model Code: MX-FS8000/ZA Páginas: 68 Uploader Gercino Satiro Enviado 29/03/2023 Categoria Áudio
  8. 0 downloads

    Manual de Serviço: Premium HI-FI Component System (Mini Audio System MX-FS8000) Model Name: MX-FS8000 Model Code: MX-FS8000/ZA Páginas: 68
  9. @AltaVoltagem Sugiro iniciar conforme instruções técnicas. Segue: NÃO LIGA: Check MICOM [UIC1 ST5.3V] > Se ok = Check MICOM Crystal UX2 > Se no = Check MAIN PCN1 5.3V
  10. O ferro de solda("ferro") é uma das ferramentas essenciais para o técnico em eletrônica, isso acho que todos concordam, então cuidar bem dele deve ser uma obrigação quase religiosa. Aqui destaco uma parte do 'ferro', a sua ponta. Encontramos muitos tipos de 'ferro' no comércio, e vários modelos ajustáveis com pontas facilmente cambiáveis estão disponíveis, no entanto normalmente o valor investido em sua ferramenta traduz a qualidade... Bom, Bonito e Barato é quase como encontrar um ET de sunga. Toda via tendo que conviver com alguns "ajustes financeiros" me parece importânte minimizar o problema, então a ponta do 'ferro' é uma parte fundamental deste conjunto. Sem entrar no mérito de informações mais técnicas como têmpera, metal e forma, sugiro uma atenção especial para suas pontas('ferro') já que a maioria sofrem desgastes bem visíveis. Limpar a ponta do 'ferro' antes, depois e durante a soldagem é uma boa prática. Utilizar esponja metálica apropriada e esponja vegetal faz parte da rotina de uso, e alguns utilizam as duas dependendo da soldagem... eu mesmo muitas vezes utilizo as duas. Nunca guarde o 'ferro' com a ponta suja, pois a ação natural do desgaste ficará mais presente e além de acelerar o desgaste os resultados das soldagens serão fortemente comprometidos. Não "entre" na paranóia que o desgaste está muito acelerado, a peça desgasta mesmo o importante é mante-la limpa e ter outras reservas. As pontas mais finas geralmente se entragam mais rápido, por pouco metal na área de soldagem e normalmente temperatura de trabalho mais alta. Mantenha suas pontas('ferro') em local apropriado como um pote plástico ou mesmo um saco plástico, e todas elas devem estar bem limpas. Evite palhas de aço na limpeza, utilize apenas a suas esponjas metálica e vegetal umedecida. Bom trabalho a todos.:.
  11. Wiston - Dell Inspiron 13302-1 40F001 - PWB-FX3MC Cedar/Janus - REV-A00 Visualizar Arquivo Notebook Dell Inspiron 15 Modelo: P40F001 PCB: 13302-1 / PWB-FX3MC Versão: Rev. A00 Uploader Gercino Satiro Enviado 29/03/2023 Categoria WISTRON
  12. 15 downloads

    Notebook Dell Inspiron 15 Modelo: P40F001 PCB: 13302-1 / PWB-FX3MC Versão: Rev. A00
  13. Olá @AlphaSoldierX, com relação ao CI nem vou comentar, mas o termistor dá para substituir. Será que um SCK056 não resolve? Tem disco de 10, vai até 170... dá uma pesquisada

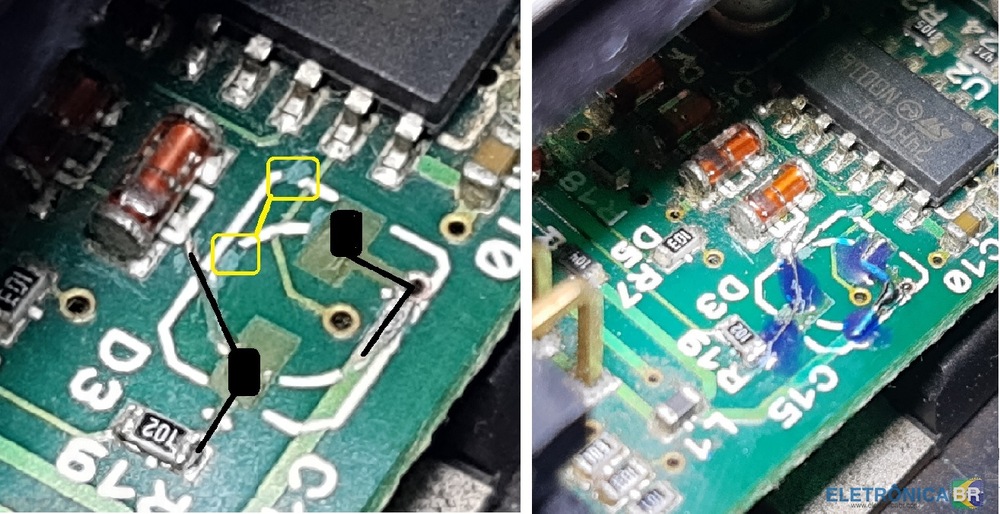

  14. Acabei de me deparar com uma nova reconstrução de PAD, só que desta vezes dentro da normalidade, sem trilha por baixo do silk. Como tinha mostrado uma condição onde uma trilha "acompanhava" o desenho da base do componente, neste exemplo não existe esta condição porém se tratando de uma PCB idêntica dai vale apena conferir. Procedimento simples onde a pintura silk e levemente raspada com bisturi até remover a tinta, e foram dois pontos analisados(em amarelo). Confirmado que não haviam contatos por baixo das marcações, foi só realizar a raspagem, limpeza, fixação e soldagem. "O básico", mas como apareceu na bancada, e tinha a pouco citado a resconstrução com uma "pegadinha", porque não mostrar em uma condição mais favorável. Sucesso a todos.:.
  15. Perfeito @Rods Este é um debate engrandecedor. Veja, ao que entendi dos relatos não tenho como confirmar se temos uma falha de hardware impedindo a total inicialização do O.S., além disso não tem como afirmar que o processo de inicialização está interrompido... apenas está aguardando... e neste momento, até que exista uma instrução comprovada e confiável, teremos uma dúvida com relação a resposta esperada pelo aguardo: Se é para abortar o processo, ou se o sistema pode seguir outra instrução após um tempo de espera ou resposta de um serviço externo. Me parece um tentantiva bem fundamentada. Já a questão 1V6 neste momento me parece irrelevante, mas poderá sim trabalhada após o equipamento ligar completamente. Mesmo tratando de outro comportamento elétrico vale destacar que a NBR-5410 cita 4% de queda de tensão em pontos terminais de circuito(é o que lembro...), e microcontroladores toleram muito, muito mais mesmo, a variação de tensão em sua alimentação. Então 6% de variação não me parece preocupante.
  16. @norcomputer Poderia ser mais específico? Ao detalhar com clareza os problemas a comunidade será mais específica na resolução. O que especificamente ocorre com a USB? É quando pluga algo? E a tela azul é após ligar a máquina ou nem liga completamente? São dois problemas isolados ou estão relacionados?
  17. Prezado @Rods entendi que a iniciação do O.S. existe chegando ao ponto de apresentar o logo, e depois apresenta um resposta de anomalia, uma resposta tratada, e "teoricamente" aguarda uma ação de reparo ou para abortar o processo. Há aproximadamente um ano atrás enfrentei uma situação exatamente igual, já não sabia mais o que fazer, então relaxei e refleti sobre o processo teórico de inicialização do kernel de um O.S., e sabendo da "caixinha de surpresas" que é o Windows decidi deixar o uma conexão WEB no notebook e o processo ativo em tela azul. No meu caso deu certo, o sistema subiu e aplicou atualizações de driver. Para mim foi um daqueles casos que chamo de "vai tu mesmo"... baixo risco, e uma esperança.
  18. @Mario F. Camargo Caso exita necessidade de componentes em estoque, e reposição em mais algumas estações, sugiro adquirir o 8888e1310 no Aliexpress. Em uma rápida pesquisa localizei o 88E1310-NNB2, e tenho certeza que encontrará outras variações. Quando entro em projeto que replicam upgrade ou ainda estamos em homologação, tanto eu ou o parceiro, recorremos a estes vendedores chineses. Quando o projeto é mais crítico, ou em potência, temos uma atenção maior a originalidade.
  19. Contribuo com PU4808(RT8237CZQW). Partiria da análise deste bloco.
  20. Em minha opinião a malha dessoldadora é um recurso que não deve está longe do técnico, é tão importante como uma boa solda ou um bom fluxo. Sua função vai de remover parte da solda em componentes fixados a servir de linha de aterramento no momento de desespero! Muito usada para limpar áreas antes de atuar com BGA, limpar PADs após retirada de componentes e limpar pinos de componentes maiores quando retirados da placa e persistem com sobras de solda. Porém uma malha de qualidade duvidosa pode fazer o técnico desanimar do uso, e já aconteceu comigo. Boas malhas são maleáveis, trançadas com fios finos e melhor quando possuem uma camada de fluxo. Malhas grosseiras, trançadas com fios muito rígidos não produzem um bom resultado. Outro detalhe importante é a espessura da malha, eu uso 1.5, 2.5 e 3.5mm, estas três medidas atendem minhas necessidades há anos. Na impossibilidade de adquirir uma boa malha pode se pensar em fabricar algo similar, como o uso de uma malha de blindagem de cabos coaxiais. Já usei feito de coaxial e atendeu relativamente bem. Quem trabalha com SMD e solda manual BGA conhece a importância das malhas dessoldadoras, e não economiza na hora da compra. Gosto tanto de usar estas malhas que as vezes uso até sem necessidade, mas o resultado fica ótimo. Malha dessoldadora só de boa qualidade. Use a malha combinada com um bom fluxo para limpar áreas. Tenha um bom alicate de corte, ou tesoura, para não estragar a ponta da malha no momento da retirada das partes usadas. Bem é isso. Várias técnicas e fundamentos estão disponíveis na WEB para consulta, este é apenas um comentário. Este não é um texto com intuito de ensinar ninguém, apenas para deixar uma reflexão.
  21. "Tela Azul" é como "Caneta Azul"... uma coisa irritante e um mistério ao mesmo tempo. Se me permite... Primeiro, reponha todo componente que foi retirado da placa deixando-a completa. Conecte um CABO DE REDE, com acesso a internet(no seu acaso irá necessitar de um adaptador USB-RJ45), e deixe ligado o note por algumas horas. Segundo, 1V6 na malha da memória vai sem problema.
  22. Se me permite uma sugestão... Importante reportar o comportamento, digo leitura de corrente, da placa desligada e depois a variação até o ponto de repouso, estabilizada. EXEMPLO: TESTE EM -> 19V 2A Desligada = 0,02A Ligada = de 2mAh - pico em 1,8A(pode apresentar mais de uma vez este comportamento) - estável em 200mAh C510 e C511 podem apresentar fulga, o valor esperado em C511 seria de 1V69 à 1V97, aproximadamente isto. Como pino 6 de U45 destaca 1V77 fica fácil conferir. Por fim, o componente U31(ISL62882) é extremamente importânte no processo de inicialização, então certifique que o pino 41 está conectado diretamente ao GND que usará para referenciar as leituras, ligue a placa e a princípio confira as TENSÕES de todas saídas de gate(os Ugate e Lgate).
  23. @souzadfs Ótima notícia. Com relação a variação de tensão no esperado 12Vdc, não se preocupe, está dentro da tolerância deste circuito chaveado. Sucesso para você, Prosperidade para seus trabalhos.:.
  24. Me permita uma sugestão. Não me parece eficaz o modelo de teste que está realizando, ao menos para análise de uma inicialização de placa. Será importante conferir o máximo de TENSÕES dreno e souce dos mosfets que encontrar, principalmente dos em configuração half-bridge. Estas estrutura garantem as CORRENTES indispensáveis para o 'start' da placa, e como não temos o esquema da mesma devemos partir de uma "estrutura comum", sendo assim a conferencia dos mosfets ajudará bastante.... ao menos é um início bem fundamentado e dará uma base para o segundo passo.
