  1. alejeff

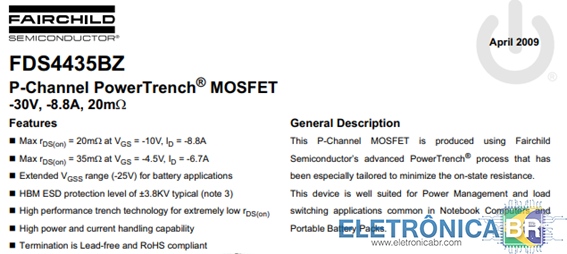

    Se você basear pelo datasheet do componente, você terá uma melhor compreensão do circuito como um todo, abaixo uma parte deste
  2. alejeff
    A foto mencionada não corresponde ao circuito real, foi somente uma ilustração feita por exemplo no paint, o que vale é o esquema elétrico.
  3. alejeff

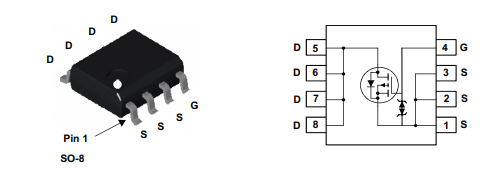

    Este componente é um Transistor MOSFET canal P - encapsulamento SOIC 8 pinos
  4. alejeff
    Verifique os sinais do CI u24 (APL 3512A), pois é ele que libera os 3,3V para os pinos 28 e 30 do LVDS. Conforme circuito abaixo, focar no sinal enable do ci u24.
  5. alejeff
    Provavelmente você já tentou verificar ligando um monitor externo, se não o fez, tente. Verifique os sinais e niveis de tensão no conector do LVDS conforme figura abaixo
  6. alejeff
    Compare a atuação dos dois circuitos de VS ( U21 para o 5V ) e U22 (para 3V).. . Opps U21 para 3VS e U22 para 5VS
  7. alejeff
  8. alejeff
  9. alejeff
    Se não tiver as voltagens 3,3V (PL6) e 5,0V (PL7). Localize e abra os Jumpers JP1 e JP2 e verifique novamente as Voltagens
  10. alejeff
    Verifique a Voltagem na PL6, teria que ter 3,3V (Circuito Main Power). (3,3V ALWP) Verifica também a Voltagem na PL7 (5V ALWP)
  11. alejeff
    Verifique os transistores PQ48/50/44 e PQ51. Se estiverem ok,, verifique os capacitores que fazem parte do circuito. Se tudo estiver ok, provavelmente o CI PWM PU-1Verifique os transistores PQ48/50/44 e PQ51. Se estiverem ok,, verifique os capacitores que fazem parte do circuito. Se tudo estiver ok, provavelmente o CI PWM PU-1 gerador do Vcore esta bugado
  12. alejeff
    Pinos 2 e 4 (em torno de 19 V) pino 14 (3V) , este você ja mensurou) Verifique também o pino 1 ( deve ter 3V) e os pinos 28 e 30) este pinos tem um resistor de pull-up ligado no 5V
  13. alejeff
    Pelo Aplication do DATASHEET o valor recomendado é 0 (zero) OHMS (funcionando como um fusistor) .No caso do circuito a indicação 2_6 provavelmente o engenheiro indicou um resistor de 2 OHMS. Qual é a placa deste circuito?
  14. alejeff
    Esta placa tem 2 BIOS, a do EC (Super I/O) que atua no start da placa e a do chip set, você deve ter regravado está do chip set, correto?
  15. alejeff
    Então este circuito de alimentação do LDS está ok, provavelmente você já chegou com vídeo externo.
  16. alejeff
    PQ 311 e PQ314 conforme marcado no esquema
  17. alejeff

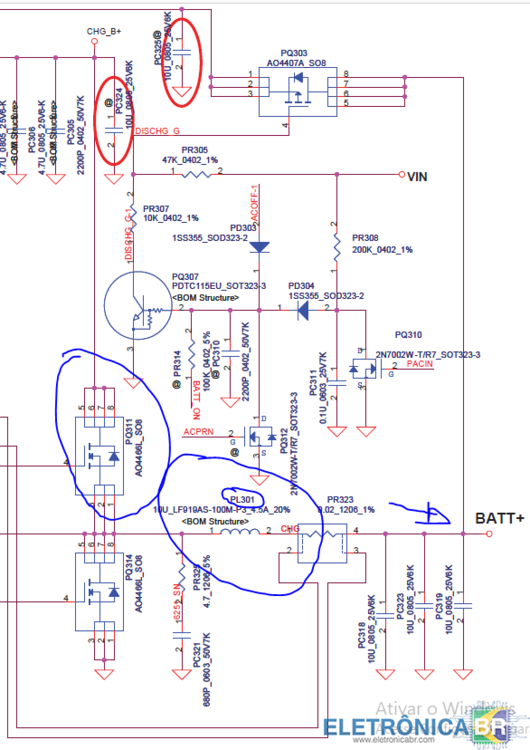

    A PL301 é controlado pelo PQ301 e PQ316, veja parte do esquema em anexo PQ314 e não PQ316 (digitei errado)
  18. alejeff
    Isto, no conector JVLDS1, onde está conectado o flat da tela
  19. alejeff
    Verifica as tensões +3Vs e +LEDVDD
  20. alejeff
    Estou lhe enviando um joinha para você baixar a BIOS
  21. alejeff
    Opps vi que você ja testou o PQ40...O curto parece estar na linha B+
  22. alejeff
    No local indicado pela Seta. Seria ideal retirar o PQ40 e testar o mesmo
  23. alejeff
    OK, Rogério.. como estão as tensões nos pontos abaixo. Tem que estar igual ou maior que 19V
  24. alejeff
    No seu relato, você diz que tem a tensão no SOurce com o componente no lugar? se tiver está tensão o componente está ok e gatilhando. "Esse mosfet é canal N, o gate habilita o source, mas sobe tensão no gate com o componente no lugar."
  25. alejeff
    Abra os jumpers PJ14 e PJ15, e verifique se a tensão 3,3 ALW estabiliza
