Trabalho em uma instituição que possui vários portões automatizados, sou responsável pelo setor de manutenção elétrica, mas tento resolver problemas na área da eletrônica. Pois bem, tenho aqui uma placa da marca Garem modelo Classic V2.0 que, devido a surtos de energia queimou o U5 (MC1129) que acredito ser o ci que faz o chaveamento da fonte. O problema é que não encontro o datasheet desse componente para saber qual componente é equivalente, pois possuo muita sucata, inclusive de placas fonte de televisores e fontes pequenas que pode conter uma possível opção. Caso alguém possa me orientar, fico imensamente grato. -
dúvida APC - ES600 - 640-1134-Z REV04 - Data Port queimado.
Cleiton Bissaco postou um tópico em Fontes & No-Breakes
Boa tarde, comprei esse equipamento e junto me forneceram um cabo de dados que tudo indica não ser o correto para o equipamento porque após algum tempo ligado, enquanto o software tentava se comunicar sem sucesso, começou a imprimir no ar aquele clássico cheiro de componente queimando. Cá estou à procura do diagrama para saber quem são os mortos e feridos, em análise visual, o B11 é o primeiro candidato à substituição, mas ainda não consegui baixar o schemático, quem era o B11? Caso corrija o problema, preciso climpar um novo RJ50(10 vias), sabem dizer se temos a pinagem desse cabo por aqui? Obrigado pela atenção!
- 2 respostas
-
- 1
-
-
- es600
- 640-1134-z
- (mais 4)
-
em análise Samsung RV411. Placa BA922 07701B / Jinmao-L Rev 1.2 / BA92 08609A. Não liga, mosfet queimado.
joaodalvi postou um tópico em Notebook's
Boa tarde amigos. Sou iniciante, então desculpem qualquer gafe ou obviedade que possa ter me passado despercebida. Estou com um RV411 que não liga para reparos. Ao conectar o carregador não há o acendimento do LED equivalente e obviamente sequer há resposta ao tentar apertar o botão de Power. Já verifiquei que o dc Jack está ok, pois há 19V na placa em alguns pontos. Logo chamou a atenção um CI visivelmente estourado, que me parece ser um mosfet que não sei ainda a função pois não achei o esquema dessa placa. O circuito tem a serigrafia 423286M, conforme a imagem. Podem me ajudar a encontrar um CI equivalente para eu poder prosseguir no diagnóstico? Caso alguém tenha esquema ou boardview dessa placa, poderia fazer a gentileza de o compartilhar? Um forte abraço e muito obrigado.
-
em análise Xiaomi - Robo Aspirador ES8 - motor queimado.
BlackDiamond postou um tópico em Eletrônica em Geral
Comprei um robô aspirador que vem me ajudando bastante e hoje de manhã ele parou de repente, saiu uma fumacinha e não funcionou mais, queimou um transistor SMD A09T, troquei o transistor e fui por o robô para funcionar novamente e constatei que o motor está queimado. O robô funciona com uma bateria de 3.8v e o motor precisa de 3.5v para funcionar tomei a medida nos contatos da placa aonde são soldados os fios que o alimentam, no motor não tem uma única especificação para que eu possa comprar outro igual para efetuar a troca. Se eu conseguir comprar outro igual ele vai funcionar novamente. Vou postar algumas fotos do motorzinho, quem sabe alguém possa me ajudar identificando o motor que tem estampado na parte plástica amarela uma etiqueta com um nome, parece ser a marca do motorzinho mas é só o que tem: "CHAOLI" e é só, não tem mais nada. Seguem fotos.
-
dúvida Microboard innovation f230s -L5ii P/n: 37gl53010-c1 - Mosfet queimado.
mk74 postou um tópico em Notebook's
O notebook microboard innovation f230s, ao ligar, simplesmente foi um cheiro de queimado doido e observei que o mosfet não só queimou, simplesmente torrou. Ele é o Q 97 fica perto da conexão que liga o cabo flat do botão power a placa mãe. Não consegui de forma alguma identificar qual o mosfet torrado pra fazer a troca, podem ver que coloquei até uma desenho em cima da sua localização. Se algum dos amigos poder me fornecer a identificação desse mosfet ou até mesmo o esquema eletrico desse modelo de notebook agradeceria muito.
-
dúvida Samsung/NP500P4C-ad1br/notebook sem brilho e transitor queimado.
ThalysonMoreira postou um tópico em Notebook's
oi tenho um notebook samsung modelo np500p4c-ad1br, defeito sem brilho devido um curto no transitor e está queimado todo torrado. Queria saber qual é esse transitor que fica perto do conector ou do botao e a pinagem do conector lvds na placa e super I/O tambem, caso eu queria fazer um jumper para isso. nao foi possivel tira uma foto, mais lembro que vi aqui no forum.
-
dúvida Balança digital sem marca e modelo com componente queimado.
nunofc postou um tópico em Identificação e Equivalência de Componentes

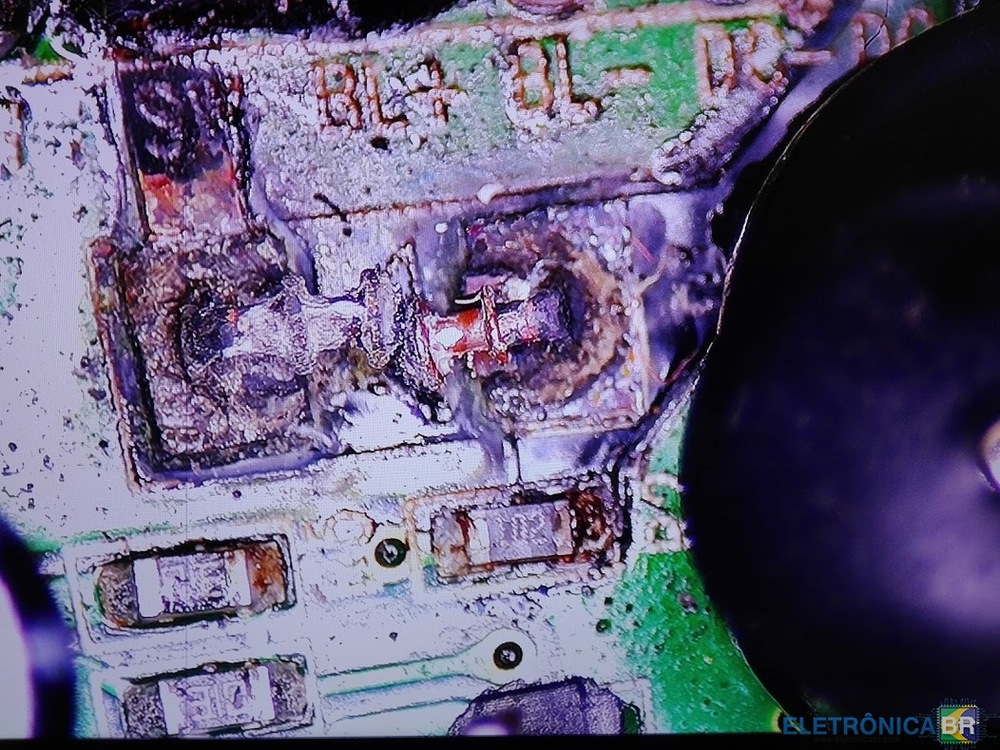

Boa tarde a todos. Venho solicitar a vossa ajuda para tentar descobrir qual o componente que desapareceu da placa. A maior dificuldade que encontro é que o equipamento não tem qualquer marca nem modelo, nem no PCB qualquer referencia. Na placa encontra-se um componente queimado que acabou por desparecer e não consigo identificar qual será. Será que me conseguem ajudar? Muito obrigado por toda ajuda. Um feliz ano 2021...
-
Boa tarde! me chamo Marcelo, sou novo aqui no fórum, não tenho créditos para baixar arquivos, gostaria de solicitar se for possível que algum colega possa me enviar o esquema elétrico dessa motherboard intel deskboard HD61WW, to com um componente da entrada da fonte queimado, mas não tenho a identificação do mesmo para a compra. Segue a foto, se algum colega puder me indicar que componente é esse fico agradecido!
-

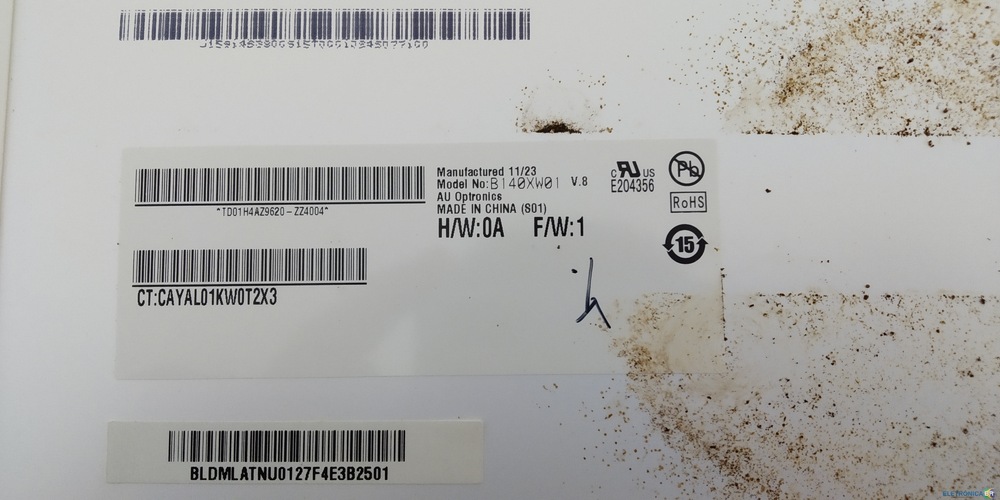

O display apagou, mas funciona no monitor externo, abri e vi que tinha tipo ninho de formigas, gostaria de fazer o download do esquema da placa do display pra poder testar os componentes. O número do display é: B140XW01 V.8
- 5 respostas
-
- 2
-
-
-
- manutencao notebook
- tela acer
- (mais 10)
-
apresentação Inversor de Frequência queimado.
RandeTec Informática postou um tópico em Eletrônica em Geral

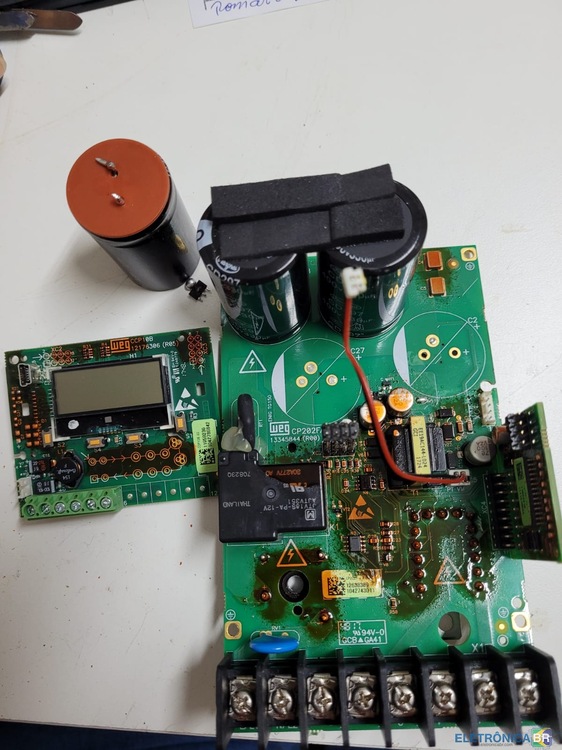

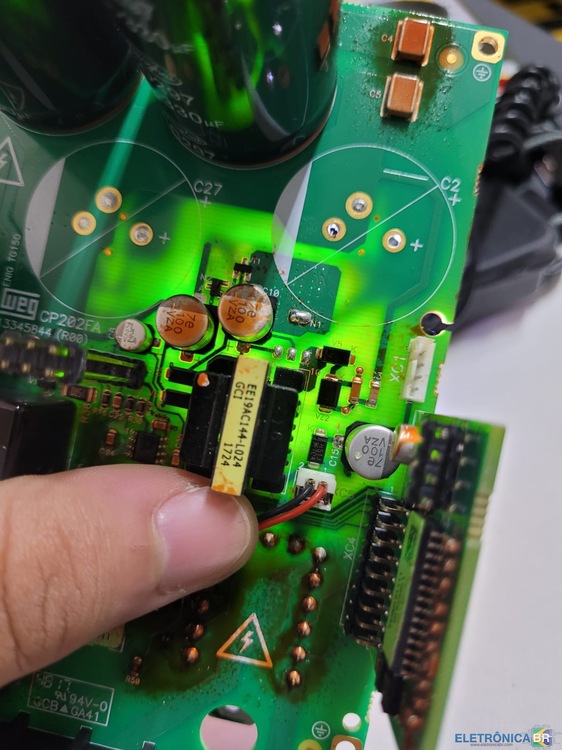

Olá a todos!! me chamo Romário, sou de recife - pernambucano, e trabalho na área da eletrônica des de criança, hoje em dia sou formado em informática e eletroeletrônica, bom; estou com um problema no inversor da WEG o CFW 10 de 13.5A, ele sofreu uma sobrecarga na qual estourou um componente que aparentemente parece ser um transistor, obs: (não dá para saber se qual á referência do componente pois o mesmo estourou); este componente fica na saída de alta-secundário do driver shopper, no entanto não consegui ne um esquema elétrico ou alguém com a placa desse modelo de inversor para eu verificar a referência do componente e fazer a substituição do mesmo, estou anexando as fotos do inversor para uma possível ajuda. fico grato a todos.
-
resolvido CCE Onix 545PE+ - MB H48/H49 VER. C - Transistor queimado.
Jota postou um tópico em Notebook's

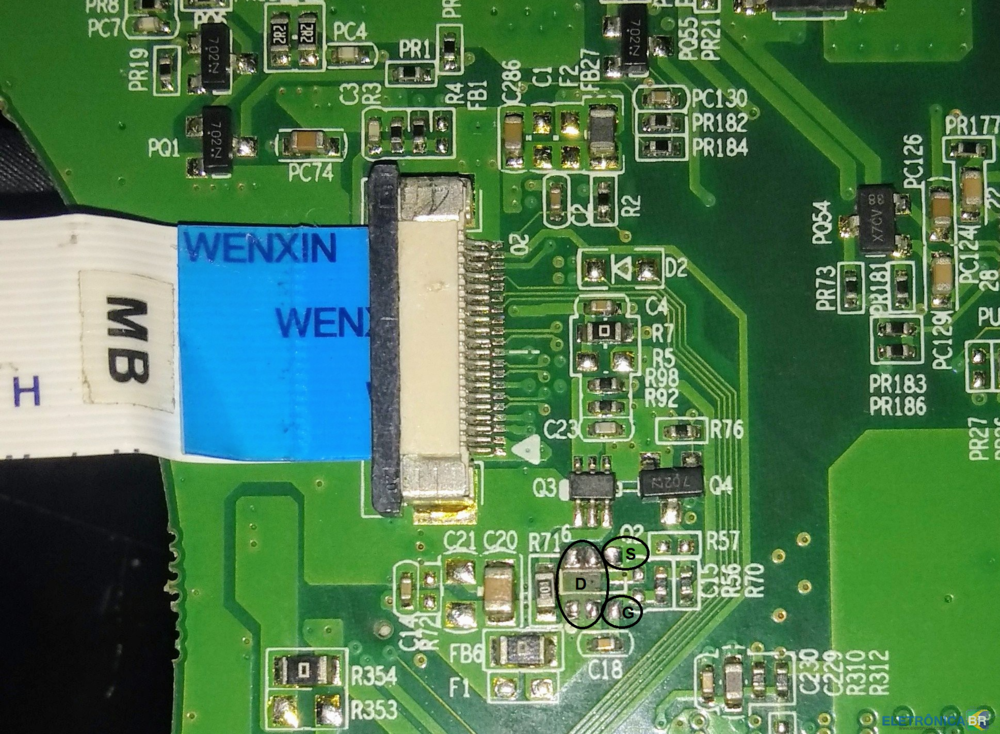

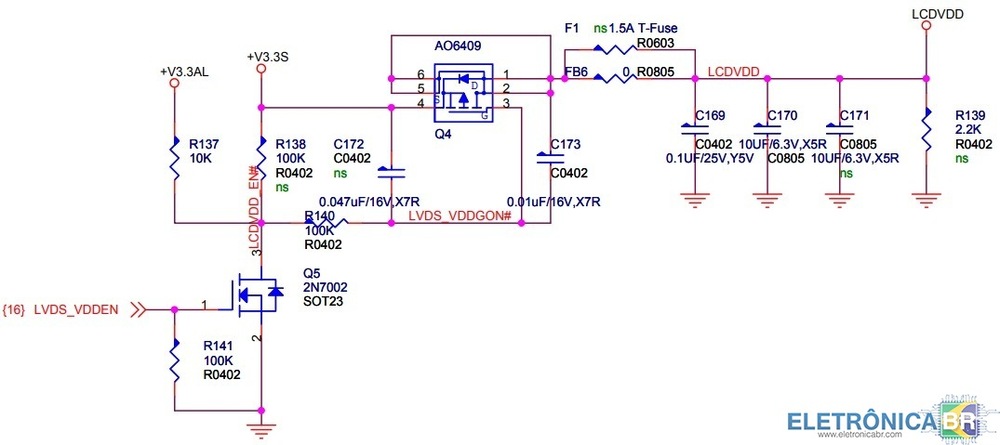

Olá galera! Estou com essa placa com o Q2 torrado. O componente está marcado com YGG1. Não encontrei referência direta na internet. Seria similar ao AO6409? Segue foto: Atualizando: Foto do monstrinho! Atualizando 2: Aparentemente o esquema dessa placa não está disponível na internet. Muitos usam o esquema da placa C49. Baixei o esquema e com um pouco mais de tempo, analisei o circuito. (Por sorte essa parte do circuito é bem similar nos projetos). Encontrei o motivo da queima! Alguém, ao recolocar o conector do LCD, sem querer dobrou o pino 1 que tocou no pino 3 fechando curto e torrando o Q2! Voltei o pino 1 para sua posição correta. Após remover o Q2, medi as tensões nos pontos de Drain, Gate e Source. Com o notebook desligado temos: Drain = 0V Gate= 3,3V Source= 0V Ao ligar o notebook temos: Drain = 0,8V Gate= 0V Source= 3,3V Com esse resultado, acredito que os circuitos são bem parecidos.
.jpeg.bc45641153f85e86ce01df58c4afce8a.jpeg)
.jpg.4f6004690e1050e9e5ee78c88a41f908.jpg)
.jpg.8ecaada51af5494166fea8063900280d.jpg)
.jpg.0bf90a4eb4f4111d34abe6a24d2d8a65.jpg)
