Salve rapaziada, estou começando agora a estudar sobre o conserto de consoles e peguei um xbox one fat com defeito para praticar mas não consigo achar oque pode ser o defeito dela, o defeito é o seguinte: ao pressionar o botão power ele só faz o barulho e não liga, a fonte só fica na luz laranja, não chega a ficar branco e nem piscar. Fiz todos os testes das tensões de standby e estão todas ok inclusive a 5P0DUAL, nenhum componente esquenta ou aparenta curto e nada parece visualmente danificado, as únicas coisas anormais na placa é a tensão de 5.0V que parece mais alta do que deveria e do componente U4B4 que apresenta 3V em uma perna que pelas minhas pesquisas não deveria apresentar nada, testei também as tensão do lado da nand e tudo ok também.

Então galera, estou com problemas nessa fonte, primeiro ela acendia o led laranja e apagava, o capacitor do link estava ruim, troquei, mas, quando fui remover ele ele estava carregado e fechou um curto, então, primeiro o Led laranja ficava piscando e não dava 5v no standby, ficava oscilando 3v e uns quebrados, troquei um resistor smd q estourou, e troquei o Ci de Standby, coloquei o DNP015, mas agora ela está dando 7v no lugar 5, alguém pode me ajudar?

Boa tarde pessoal, minha fonte do Xbox One é uma Chicony A12-220P2A e pelo que pude analisar ela está com problema na linha de Standby, ela fica oscilando o LED laranja e dando uns Tec Tec bem baixinho, e após seguir algumas dicas dos comentários daqui do Fórum pude perceber uma alteração nos resistores R801, e no R807. Venho pedir um auxílio se alguém puder me mandar uma foto deste resistor R807, pois ele está estourado e não consigo ver o seu valor, e uma foto do CI de Feedback tbm, o U801, pois creio q vou precisar substituí-lo, mas já tinha removido ele da fonte há mt tempo atrás e não tenho mais o seu nome.... Desde já agradeço

Se chegou até este tópico, tenho certeza de que está cansado das garantias, dos controles que você troca o analógico e continuam puxando, de comprar analógicos do Aliexpress ou MercadoLivre (que se dizem originais) mas que nunca ficam 100%. Neste tópico iremos abordar os tipos de analógicos e como conseguir uma troca bem sucedida deles, trazendo satisfação para o seu cliente e para o técnico, deixando o controle o mais próximo de novo possível. 1- Tudo começa na compra! Antes mesmo de abrir o controle, de realizar o diagnóstico, você precisará ir às compras! O mais difícil hoje em dia é encontrar um lugar confiável para comprar e a realidade é que este lugar não existe! Não sei se posso incluir links neste tópico, porém irei auxiliá-lo na hora de comprar os analógicos. Analógico XBOX ONE Este é o mais simples e fácil da nossa lista! O analógico original (ou de qualidade) é o da esquerda, enquanto o réplica (primeira linha) é o da direita. As diferenças são na construção do conjunto, que é muito mais grosseiro no réplica, além dos resistores serem na cor branca e com as garras maiores que o original! Este tipo de analógico tem pouca precisão, o que deixará o jogador em desvantagem em jogos de tiro. Analógico PS4 Slim/Fat Este é um dos mais problemáticos da lista! As diferenças na foto são menos grotescas, porém o original conta com um código ID. Apesar da foto mostrar o segundo como sendo original, ao menos com experiência de anos em reparo destes analógicos, NÃO EXISTE substituto original! Existe o réplica, onde os resistores são idênticos ao Xbox One réplica e existem dois tipos de analógicos "originais", sendo um com resistores de 10Kohms, que deve ser evitado, e um com resistores de 2k, que apesar de não possuírem a mesma medida dos originais, deixam o controle com o deadzone mais baixo, tendo como desvantagem nunca completarem um círculo completo do analógico ao serem fechados! Este erro ocorre devido a diferença de medida dos potenciômetros e é praticamente imperceptível em jogos! Nunca tive uma reclamação sequer, nem por clientes mais exigentes. Analógico PS4 Pro / JDM-055 Orange (comum em controles do PS4 Pro e personalizados): Este é o pior de todos! Raríssimo encontrar um original e as diferenças falam por si mesmas: os analógicos réplica possuem eixo secundário de ferro, não possuem as mesmas dimensões do original, os resistores do original não servem nele e os resistores paralelos lembram os dos controles piratas do Xbox 360/PS3, que quebravam o eixo central e começavam a puxar, além da péssima sensibilidade! A única "vantagem" - se é que podemos chamar disso - é o fato do paralelo sempre estar com deadzone próximo de zero, ou seja, ele não possui uma boa escala de sensibilidade. Os originais possuem completamente em plástico e sempre possuem três numerações do seu modelo, sendo 103 a sua resistência: 10 + três zeros = 10000ohms ou 10Kohms. 2-Testando seu controle Agora que já sabe como escolher seu conjunto analógico, vamos aprender a testá-lo! É bem simples e objetivo, o que precisará é de um cabo micro USB e um computador com Windows 10, de preferência. Para testes nos controles de Xbox One, basta usar o software Game Controller Tester, presente na Windows Store. Para testes dos controles de PS4, basta instalar o programa DS4Tool! Através dele seu controle será reconhecido no Windows e poderá testá-lo usando o mesmo software do Xbox One! Após instalar o software, é necessário dar Start para que reconheça o controle para só depois abrir o Game Controller Tester. 3-Medindo e entendendo a Deadzone Todos os controles possuem Deadzone, mesmo quando novos! Isso se dá ao erro de medição, ou tolerância, dos resistores presentes no analógico. Quanto menor, melhor será o funcionamento do controle! Em uma situação perfeita, o controle possuiria 0% de deadzone em qualquer fase do círculo analógico, sendo que o jogador teria uma experiência de movimento perfeito. Já no dia-a-dia, sabemos que há erros de fabricação, logo um controle 'saudável' estaria com a deadzone entre 1 à 12%. Alguns controles com analógico laranja só irão trabalhar bem com deadzone próximo de 8% ou menos. Caso seu controle esteja com deadzone próximo destes, e o cliente esteja reclamando de um controle "puxando", recomendo desmontar os resistores variáveis e fazer uma limpeza! É bem comum que o programa não mostre o erro, pois apenas uma das pistas do analógico está desgastada, logo é sempre bom conferir. Caso esteja tudo ok, limpe a pista com um cotonete e cleaner (álcool isopropílico também serve!!) e remonte tudo. Em controles com analógico laranja, há uma graxa à base de silicone nos resistores que, ao passar do tempo, acumula depósitos e atrapalha o funcionamento do controle! Recomendo que seja feita uma limpeza com isopropílico e limpa contato, o que resolve o problema na maioria das vezes. 4-Dicas Gerais Nunca teste apenas um analógico! No caso do Xbox One e PS4 Pro, use sempre potenciômetros com a medida mais próxima da original possível e, caso a deadzone esteja alta, tente um resistor com maior ou menor valor ôhmico. Isso é uma exceção no caso dos controles do PS4 ao usar resistores de 2k. É bem comum ver técnicos reclamando de trilhas soltando devido à fragilidade dos controles. Recomendo usar uma solda do tipo low-melt (salva chip) com um fluxo de qualidade, como o Amtech 559! Temperatura que uso é entre 370-380ºC e removo com cuidado. Não é necessário trocar o conjunto analógico completo! Caso não haja folgas no eixo ou problemas com R3/L3, basta puxar os resistores pelas abas laterais (com cuidado!!), puxar para o lado e trocar apenas os que estão riscados ou danificados. Lembre-se sempre que o melhor analógico é e sempre será o original do controle!! Nunca use analógico de um modelo em outro controle, pois possuem medidas diferentes e sempre irão ficar com deadzone de 20-25%! Alguns controles sempre irão ficar puxando, ou o defeito não irá aparecer no teste. Infelizmente isso ocorre e só se resolveria com a troca do ci controlador. Eu, pessoalmente, prefiro não o fazer, mas caso tenha sucata (e esteja animado!) é uma alternativa. Controles mais novos de PS4 só podem ser testados no DS4 com a bateria no lugar! Costumo testar com as placas fora do controle, por comodidade, então fiquem atentos à este detalhe. Exemplo de resistor com pista danificada. Detalhe das garras para remover os trimpots dos analógicos. EDIT: Caso nenhum analógico se ajuste, pode fazer essa técnica abaixo que irá resolver e ficar 100% e foi testado em controles do Xbox One, PS4 e Series. Consiste em usar um trimpot 10k smd 3mm (pode retirar de leitor de xbox 360, do lado do ajuste DVD) entre os pinos do resistor do analógico, conforme abaixo:

Estou com um xbox one S e ele chegou pra mim "morto" analisei ele e verifiquei que tinha um mosfet em curto (Q9E2) então substitui ele e o curto sumiu, mas quando eu liguei na fonte o console não ligou, analisei novamente e o mesmo mosfet (Q9E2) estava em curto novemente, então substitui o mosfet (Q9E2) e tambem substitui o drive (U9E2) e agora o console liga faz um beep e desliga de imediato. Analisando as tensões da placa, tenho todas as tensões, só não tenho tensão de GFX CORE e CPU CORE, e não tenho pulso nos gates dos mosfets, sera que pode ser defeito no NCP4205? Porque eu não tenho um aqui agora para testar vou ter que encomendar um. E a tensão de SOCPHY tambem está estranha tenho apenas 0.30 volts quando presciono o power do console. Se alguém poder me ajudar ficarei muito agradecido.

Boa tarde a todos, estou com um Xbox One S, que não liga e não da nenhum sinal de vida. Gostaria de saber se alguém possui o esquema elétrico desta placa do Xbox One S ou de alguma revisão parecida. Desde já sou grato.

Estou tendo dificuldades em encontrar algumas tensões em uma placa do xbox one s. Alguém teria algum esquema elétrico, diagrama?

Galera, sou Hobbista e conserto meus próprios consoles. Fui fazer a limpeza de um controle de Xbox One do meu amigo, que havia derrubado um pouco de água, e depois disso o controle começou a ligar e desligar sozinho. No dia seguinte do ocorrido, abri, fiz a limpeza (tinha muito pelo de gato dentro e quase nada de água) porém na hora de remontar, percebi que ao deligar o fio do ponto J1, o ponto descolou da placa, ficando preso no fio. Alguém já teve esse problema? uma simples solda resolve? Caso não seja tão simples, qual o procedimento para o conserto

Boa noite, pessoal. Quando a pandemia começou inventei de consertar meu controle de Xbox One com o analógico puxando, de lá pra cá venho me aventurando a comprar controles ruins e consertando alguns tipos de defeitos. Porém por um descuido meu acabei rompendo uma ilha de solda do botão RB de um controle de Xbox One S e por ser novata não estou sabendo como refazer a trilha. Alguém poderia dar a indicação de onde posso ligar a solda desse pino? Abraços!

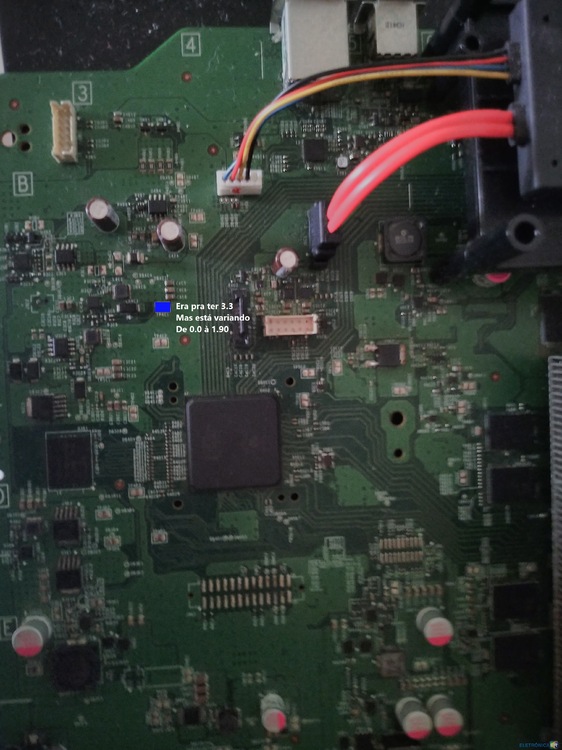

Olá, tenho esse xbox em casa por quanto tempo quiser e gostaria de arrumá-lo eu mesmo com ajuda de vocês. Eu sei soldar componentes, tenho multímetro; Mas não sei muito sobre achar componente ruim. Eu imagino que não tenha curto pois o xbox raramente consegue ligar; pois a tensão de 3.3v fica certinha sozinha Mas na maioria das vezes ela varia de 0.80v, algumas vezes sobe pra 1.60v e fica segurando assim por um tempo. Se precisar eu faço mais medições e deixo na foto certinho pra vocês acharem o problema Vai ser quase um jogo kkkk, quem puder ajudar eu agradeço.

Boa noite amigos. Estou com esse one S q ao conectar a fonte o cooler pulsa 4 vezes. E ao acionar o Power ele liga e em 5 segundos desliga. Não sei o esquema de tensões desse modelo, mas em standby encontrei 12v, 1.1v, 1.8v, 3.2v, 3.3v e 5v. Nesse looping de pulsar o cooler , achei também 1.5v das memórias. Verifiquei a placa é não encontrei curto. Mosfet de alta é baixa os 3 bancos ok. Troquei, chipset e as 16 memórias e rebalei o processador . Mas o defeito contínua o mesmo. Amigos alguém ja pegou algo parecido? Desde já agradeço a todos.

Estou com essa placa do Xbox one , a fonte está boa e testada, o botão de lg/dl está funcionando, ao acionar o lg/dl a luz branca da fonte acende momentaneamente indicando a subida dos 12V e volta para amarelo dando um pim. Verificando as tensões notei que as do standby estão corretas. Verifiquei também que os 12V são acionados por 400ms e durante esse tempo a fonte de 5V standby é desligada e as de 5V e 3,3v da operação normal deveriam iniciar mas o sinal de enable dessas fontes não aparece. O meu problema é seguir esse sinal na placa para saber de onde vem. Não está visível, deve estar em um dos layers internos. Se alguém souber uma maneira de achar o caminho do sinal de modo fácil eu agradeço muito. Nas fotos abaixo mostro a posição desse sinal na placa.

Visualizar Arquivo Tensões da placa do xbox one s - PCB Tensions Xbox One S Peço desculpas pela letra e pela definição. Passei algumas horas fazendo leitura das tensões da placa do xbox one s em stand by. Espero ajudar alguns aí.... se algo estiver incorreto peço que me corrijam por favor. Deus abençoe! Uploader adilsonsilverio Enviado 17-03-2021 Categoria Esquemas

xbox one x chegou na bancada com defeito liga desliga encontrei o defeito mais não encontrei a peça pra comprar gostaria de saber com vcs se alguem ja pegou esse defeito e conseguiu material ou teria o material para venda, e tenho outra duvida quanto a impedância da gpu? o componente que estou precisando seria o M86955 que está circulado de branco. tenho interesse tbm usado caso alguem disponha de sucata.

Boa Tarde amigos! Preciso de uma luz nunca peguei esse defeito e não estou vendo nada na internet referente a ele. Ele entrou para mim na assistência com defeito no sistema a hd estava ok 100% e só refiz o sistema e blz entreguei para o cliente tudo ok e atualizado depois de uns 3 dias ele me trás de volta com defeito disse que foi fazer uma atualização e aconteceu isso. Ele não sai da tela de (Preparando Console) chega nos 50% e para não segue troquei a HD mesmo estando ok a do cliente ja tentei fazer a atualização OS1 OS2 e nada já ate troquei o Ci de rede para desencargo e nada . alguém que passou por esse defeito que possa me ajudar ficaria grato!

Boa tarde amigos. Alguém poderia disponibilizar um perfil para reballing na placa do xbox one ? Estou com muita dificuldade. Não estou acertando. Minha máquina é uma scotle r590. Desde de já agradeço a todos. Muito obrigado.

BOM DIA Estou começando minha jornada no mundo da eletrônica, mas especificamente, na parte de games. Meu foco será Xbox one e Ps4. Espero contar com a ajuda dos amigos nas dúvidas e "buxos" que irão aparecer.

ATENÇÃO: Recentemente precisei instalar um HD novo no xbox one (fat) e esse tutorial só me resultou em Erro 102 10070C02 8B060008. Aguardem que em breve disponibilizo outro método que funciona 100%, mais fácil de fazer e utilizando apenas o windows 7 ou 10. __________________________________________________________________________________________________________________________________________________________________________ Tutorial corrigido com o passo a passo para instalar um novo HD no xbox ONE. (Em breve atualizo com imagens) Vale lembrar que só vai funcionar com HD maior ou igual que 500GB e ele deve estar limpo sem partições. 1 - Baixe o update direto do site da microsoft. www.xbox.com/xboxone/osudt2 2 - Com um pendrive formatado cria pastas A e B e descompacte o update e coloque o conteúdo da pasta $systemupdate nas 2 pastas, menos o arquivo updater.xvd que deve ficar na raiz e fora das pastas. 3 -Baixe um a distribuição linux live de sua preferência (ubuntu, kali, etc) 4 - Baixe o script do juvenal aqui https://github.com/juvenal1/xboxonehdd/archive/master.zip e descompacta ele na raiz do pendrive que voce criou as pastas com os updates. 5 - Instale o HD novo no PC/notebook que vai iniciar o linux e deixe APENAS esse Hd instalado (assim ele será identificado com sda) 6 - Inicie seu linux live, coloque o pendrive, abra o gerenciador de arquivos e copie e cole a pasta xboxonehdd-master para a pasta HOME do usuário do linux 7 - Abra o terminal (prompt de comando) e acesse essa pasta e execute o seguinte comando.(sem as aspas) 8 - "sudo python ./xboxonehdd.py sda" ele vai dar erro e gerar um arquivo dentro dessa pasta com nome mkxboxfs.sh 9 - Agora Execute o comando "sudo bash ./mkxboxfs.sh sda" . Ele vai criar as partições e montar. 10 - Sem fechar o terminal, volte no gerenciador de arquivos do linux copie e cole as pastas A e B e o arquivo updater.xvd para a partição "System Update" do HD e depois desmonte todas partições clicando no eject. 10 - Volte Execute o comando "sudo python ./xboxonehdd.py sda" novamente. Se tudo deu certo ele vai perguntar se deseja realmente converter o disco. Digite yes 11 - Desligue o PC e remova o HD e instale no xone. Se tudo deu certo irá iniciar e dar um erro 101 ou 102. Isso significa que o xone reconheceu o HD, mas algo esta errado e voce precisa reinstalar o sistema. 12 - Coloque a pasta $systemupdate na raiz de um pendrive formatado em NTFS e faça a reinstalação. Se tudo deu certo ele vai concluir e reiniciar pedindo para configurar idioma, regiao.. etc. Sucesso a todos. Qualquer dúvida deixe uma mensagem.

Datasheet Ci HDMI2C4-5F2 Visualizar Arquivo Datasheet e tensões do Ci protetor do ci de hdmi do xbox one s. mais informações no vídeo: https://youtu.be/eO8Img-2FEE Uploader adilsonsilverio Enviado 16-12-2020 Categoria Esquemas

Bom dia, pessoal. Gostaria de obter orientação de algum membro que realmente tenha experiência nessa área de games. Sou técnico, mas não tenho experiência com consoles. Vou detalhar abaixo o ocorrido: Primeiramente o game chegou pra mim já mexido, o cliente me informou que o "técnico" condenou vários setores do aparelho e me pediu que fizesse a gentileza de analisar pois ele confia no meu trabalho. Sintoma: O aparelho liga, não dá vídeo e após mais ou menos uns 10s ele desliga Dei inicio as análises e percebi que todo o setor de standby (que havia sido condenado) está OK! Progredindo na análise, verifiquei as tensões com o game em modo ON (memória, processador, etc) e também não encontrei nenhuma anomalia, fiz uma inspeção visual no videogame e também não encontrei nada suspeito. Acontece algo curioso: Ao retirar o HD, o game se mantém por mais tempo ligado, cerca de uns 50s. Troquei o HD por outro já com o sistema, porém o defeito permanecia evidenciando que não era no HD. Tendo em vista todas as análises, decidi partir pra troca do Chipset e assim o fiz, mas pra minha infelicidade, o problema não estava sendo causado por este chip. Um detalhe importante que vou mencionar é que o cliente informa que acha que o problema foi causado por sobretensão na rede elétrica pois outros vizinhos tiveram problemas com seus eletrodomésticos após uma queda e retorno da energia elétrica. Desculpem o textão, sei que tenho que passar o máximo de informações pra que um profissional experiente possa me ajudar e por isso me excedi no texto rsrs. Desde já, agradeço às dicas dos técnicos desta área!

Bom dia amigos. Esse aparelho(xbox one fat Rev.B) chegou com processador queimado. Fiz a troca do do kit. Processador e nand. Ele liga tudo certinho sem o HD. Quando eu coloco o HD pra fazer a instalação ele desliga. Desde já agradeço a todos. Obs. O kit colocado é de um outro fat. RevX1. Com numeração do processador diferente.

Olá pessoal, eu sou novo aqui no fórum, e gostaria de ajuda para criar as rampas para a honton r490 voltadas para games, hj trabalho na área de games, desbloqueio de xbox360, e pequenos reparos, e estou procurando aprimorar novas técnicas, de reflow e rebaling, preciso de muita ajuda nessa área, pois ainda tenho muitas duvidas de como identificar defeitos e soluções, agradeço e aguardo sugestões.

Galera meu controle apos uma queda brutal ele começou apresentar problema no RT que fica acionado direto.. abrindo o controle vi que o impacto consegui rancar si não me engano a bobina que na placa tem a referencia como R39.. como posso reparar? tenho somente um controle de xbox 360 pra retirada de peças.. vocês sabem qual eu posso retirar do controle de 360 pra colocar no lugar desse R39 do xbox one?
