Esquema elétrico placa-mãe MSI MS-7033 - Rev. 0B - Schematic

Esquema elétrico técnico da placa-mãe MSI MS-7033, revisão 0B (datado de 07/04/2004). Este documento é essencial para diagnósticos avançados, permitindo o acompanhamento de trilhas, identificação de componentes e análise de tensões em bancada.

Identificação técnica:

• Fabricante: MSI (Micro-Star Int'l Co., Ltd.)
• Modelo: MS-7033
• Revisão: 0B
• Plataforma/Chipset: Intel Grantsdale (GMCH) + ICH6
• Processadores suportados: Intel Tejas & Prescott (LGA775)
• Memória: Suporte a DDR DIMM (2 slots, máx. 2GB)
• Recursos integrados: Áudio Azalia (ALC880), LAN Realtek RTL8110S/8100C, controlador IDE RAID VT6410

Conteúdo do pacote:

• Arquivo: MSI MS-7033 REV 0B (04.07.2004).pdf (tamanho: 778,0 KB)

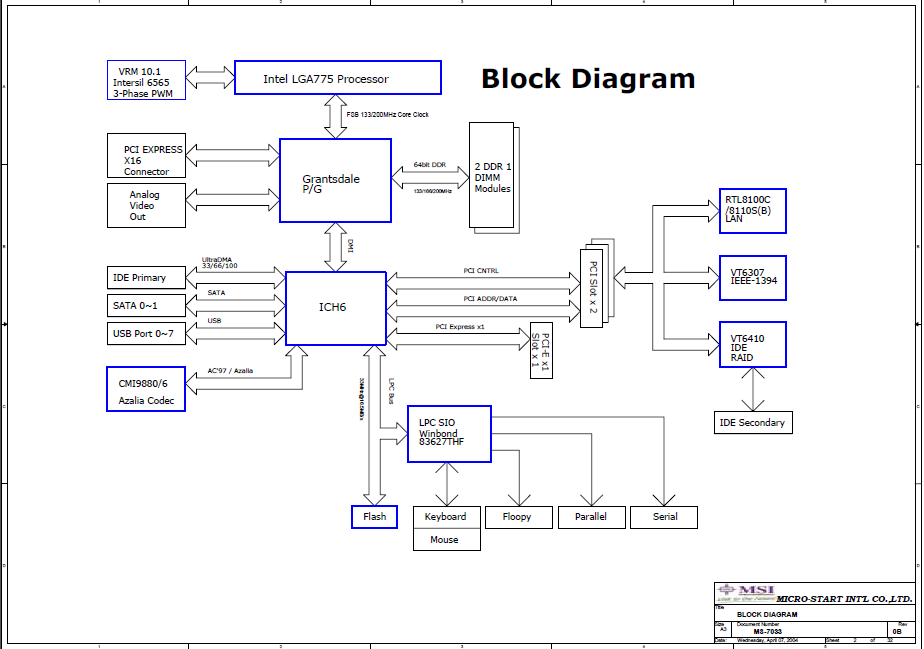

• Documentação completa com 32 páginas, incluindo diagramas de blocos, tabelas de roteamento PCI, mapeamento de tensões e pinagem do socket LGA775.

Cuidados de compatibilidade:

Antes de realizar qualquer intervenção, confirme se a revisão física da sua placa corresponde exatamente à Rev. 0B descrita neste esquema. O uso de documentação de revisões diferentes pode resultar em erros de interpretação devido a alterações no layout ou na implementação de componentes. Sempre descarregue capacitores e utilize equipamentos de proteção ao realizar medições em placas energizadas.
