Esquema elétrico LD7531 Leadtrend xxx31

Sobre o arquivo

Este pacote contém o datasheet completo do controlador PWM LD7531 fabricado pela Leadtrend Technology. O arquivo está em formato PDF (18 páginas) e documenta todas as especificações elétricas, características de operação, diagramas de aplicação típica e informações de empacotamento do componente.

Conteúdo do pacote

• LD7531_Leadtrend_xxx31.rar (244,9 KB)
  • LD7531_Leadtrend_xxx31.pdf

Características técnicas do LD7531

• Fabricante: Leadtrend Technology
• Tipo: Controlador PWM Green-Mode com Frequency Trembling
• Encapsulamentos: SOT-26 (6 pinos) e DIP-8 (8 pinos)
• Tensão de operação (VCC): 11 V a 25 V
• Corrente de partida: < 20 μA
• Proteções integradas: UVLO (Under Voltage Lockout), OVP (Over Voltage Protection no pino VCC), OLP (Over Load Protection), Leading-Edge Blanking (LEB) no pino CS, Slope Compensation interna
• Frequência de chaveamento programável: definida por resistor externo (RT)
• Frequency Trembling: ±4 KHz para redução de ruído EMI
• Capacidade de drive: 300 mA (pico típico 500 mA)
• Ciclo de trabalho máximo: 75%
• Aplicações típicas: Fontes chaveadas AC/DC (adaptadores, carregadores de bateria), fontes abertas (open frame)

Observações de uso

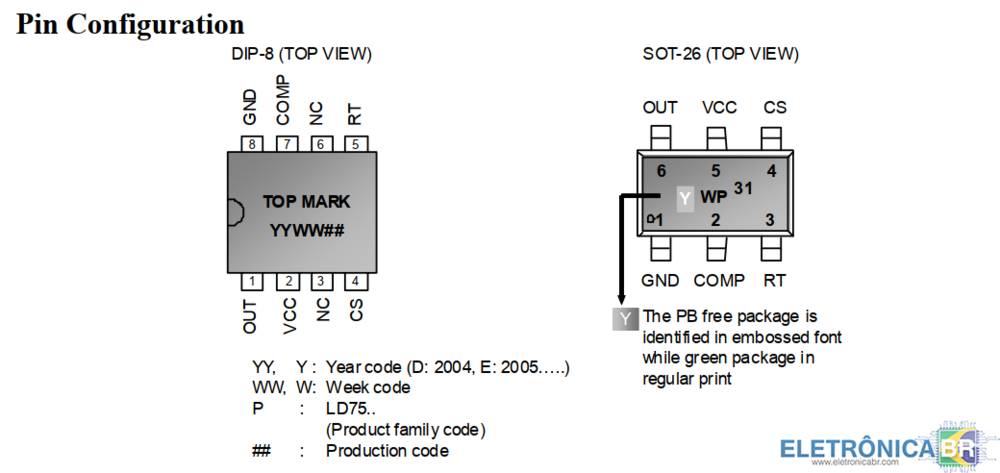

• O datasheet fornece o diagrama de pinos, tabela de valores elétricos absolutos, curvas características, circuito de aplicação de referência e dimensões mecânicas dos encapsulamentos.
• Consulte o documento antes de projetar ou reparar fontes que utilizam o controlador LD7531 para garantir proteção e compatibilidade com o circuito existente.
• O arquivo está compactado em formato RAR; utilize o WinRAR, 7-Zip ou similar para extrair.
