BoardView Nintendo Switch Lite - Placa HDH-CPU-02 - Schematic

Documentação técnica completa para o console Nintendo Switch Lite, placa modelo HDH-CPU-02. Este pacote é essencial para o diagnóstico eletrônico avançado, permitindo a análise de circuitos, identificação de componentes e verificação de interligações na placa-mãe.

Conteúdo do pacote:

• Arquivos de BoardView (formatos .pcb, .obdlocal, .sqlite3) para visualização de trilhas e componentes.
• Documentação de valores de diodo (YiDianTong) para auxílio em medições de bancada.

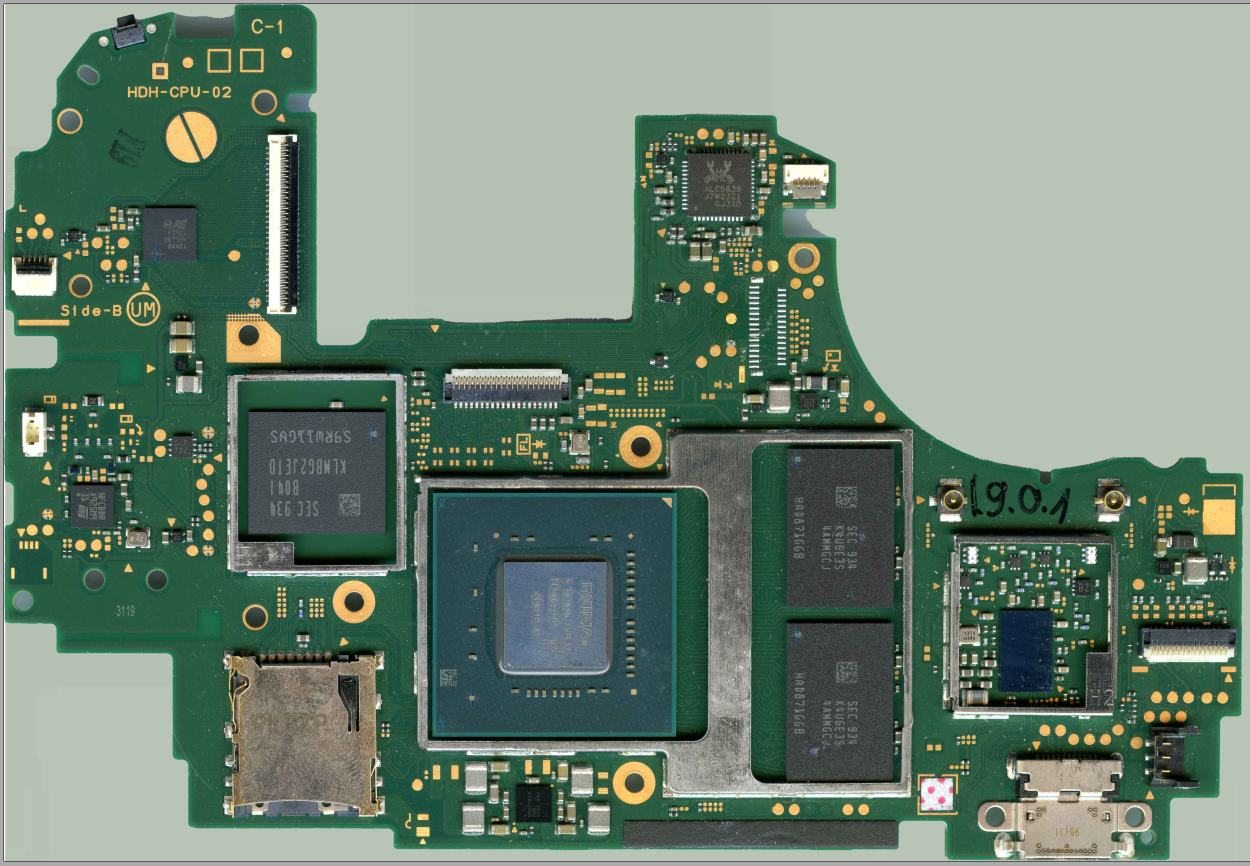

• Imagens detalhadas da placa-mãe (MB image) e do slot de cartão.
• Pinout do conector USB-C (HDH-CPU-10 USB LITE PINOUT).
• Software visualizador incluso (flexbv.exe).

Cuidados técnicos:

• Certifique-se de que a revisão da sua placa corresponde exatamente ao modelo HDH-CPU-02 antes de realizar qualquer intervenção.
• O uso de BoardView exige atenção à correta identificação dos componentes e trilhas, pois erros de interpretação podem causar danos permanentes ao console.
• Recomenda-se realizar o backup de dados críticos e manter o ambiente de trabalho organizado e com proteção contra descarga eletrostática (ESD).

Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico.
