Esquema elétrico placa-mãe PRO-P024422 - Schematic

Documentação técnica para suporte ao diagnóstico e reparo da placa-mãe do drone DJI Mavic Pro (código de placa PRO-P024422). Este arquivo é essencial para técnicos que necessitam identificar componentes, trilhas, tensões e interligações em nível de placa.

Conteúdo do pacote:

• BoardView: Arquivos em formato .pcb e .obdata para visualização do layout da placa.

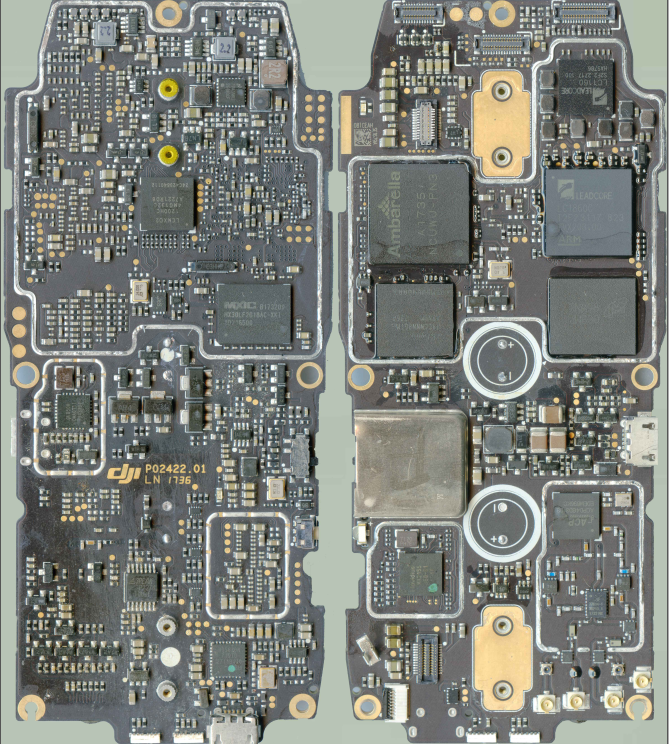

• Documentação: PDF com referência de imagem da placa.
• Software: Inclui o executável flexbv.exe para a visualização dos arquivos de BoardView.

Detalhes do arquivo:

• Nome: DJI Mavic Pro.rar
• Tamanho: 13,39 MB
• Compatibilidade: Placa-mãe PRO-P024422

Cuidados técnicos:

• Certifique-se de que a revisão da sua placa corresponde à identificação PRO-P024422 antes de iniciar qualquer procedimento de soldagem ou medição.
• O uso de BoardView exige software compatível (incluído no pacote) para a correta interpretação das camadas e conexões.
• Trabalhe sempre com o equipamento desenergizado e descarregue capacitores de alta capacitância antes de realizar medições em circuitos de potência.

Identificação técnica

• Tipo de material: Esquema elétrico
• Equipamento: placa-mãe
• Modelo/código: PRO-P024422
