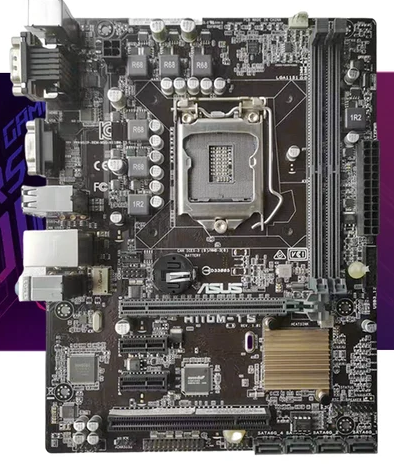

BoardView - Placa-mãe ASUS H110M-TS REV 1.01 - Schematic

Arquivo de BoardView para a placa-mãe ASUS H110M-TS, revisão 1.01. Este recurso é essencial para técnicos que necessitam identificar componentes, trilhas, pontos de teste e tensões diretamente na placa durante o diagnóstico de falhas.

Características técnicas da plataforma:

• Plataforma: Intel Skylake / Kaby Lake (Chipset Intel H110).
• Soquete: LGA 1151.
• Finalidade: Auxílio em reparos elétricos, análise de circuitos e substituição de componentes SMD.
• Compatibilidade: Este arquivo é específico para a revisão 1.01. Sempre confirme a serigrafia da sua placa antes de iniciar o uso para evitar erros de interpretação.

Conteúdo do pacote:

• ASUS H110M-TS REV1.01 BoardView File.fz (122,4 KB)

Observação técnica: Para visualizar este arquivo, é necessário possuir um software compatível com o formato .fz (como o BoardViewer ou similar). Lembre-se que o BoardView é uma ferramenta de suporte; para diagnósticos precisos, utilize-o em conjunto com o esquema elétrico da placa quando disponível.
