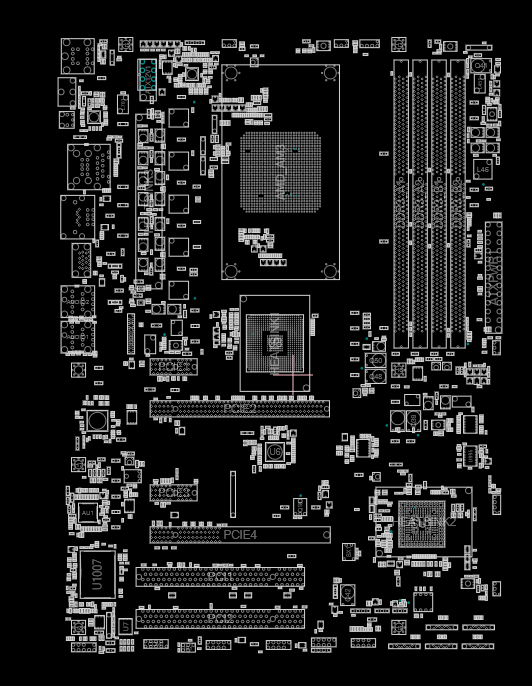

BoardView para placa-mãe ASRock 970 EXTREME3 R2 – revisão 2.00. Este pacote contém dois arquivos no formato .fz (compatível com OpenBoardView e similares) que permitem a consulta detalhada da disposição de componentes, trilhas, nets e referências da placa.

Identificação técnica

• Fabricante: ASRock
• Modelo comercial: 970 EXTREME3 R2
• Códigos da placa: 60-MXGNW0-A01 e 70-MXGNW0-A02
• Revisão: 2.00
• Plataforma: AMD AM3+ / chipset AMD 970 + SB950
• Processadores suportados: AMD FX, Phenom II, Athlon II, Sempron 100 (soquete AM3+)
• Memória suportada: DDR3, dual-channel, até 2100 MHz (OC)
• GPU integrada: não possui; depende de placa de vídeo dedicada (slot PCIe 2.0 x16)

Conteúdo do pacote

• ASRock 970 EXTREME3 R2 Rev2.00 60-MXGNW0-A01 BoardView File.fz (424,4 KB)
• ASRock 970 EXTREME3 R2 Rev2.00 70-MXGNW0-A02 BoardView File.fz (430,5 KB)

Finalidade do arquivo

Os arquivos de BoardView são utilizados por técnicos em reparo eletrônico para localizar componentes, verificar continuidade de trilhas, identificar nets e tensões, e auxiliar no diagnóstico de falhas em placas-mãe. Este material é essencial para quem trabalha com a placa ASRock 970 EXTREME3 R2.

Cuidados de compatibilidade

• Os arquivos estão no formato .fz, próprio do software OpenBoardView (OBV) ou de visualizadores compatíveis. Certifique-se de ter o programa adequado instalado.
• Este BoardView corresponde à revisão 2.00 das placas com códigos MXGNW0-A01 e MXGNW0-A02. Não utilize em outras revisões ou modelos sem antes confirmar a compatibilidade visual.
• Sempre confira a revisão da sua placa antes de usar o arquivo para evitar referências incorretas de componentes.
