Documentação técnica completa para reparo da placa-mãe 820-03286 (código de projeto X2819_MLB), utilizada no MacBook Air 15 polegadas (modelo A3114, ano 2024). Este material é fundamental para análise de circuitos, identificação de componentes e diagnóstico preciso de falhas elétricas.

Conteúdo do pacote:

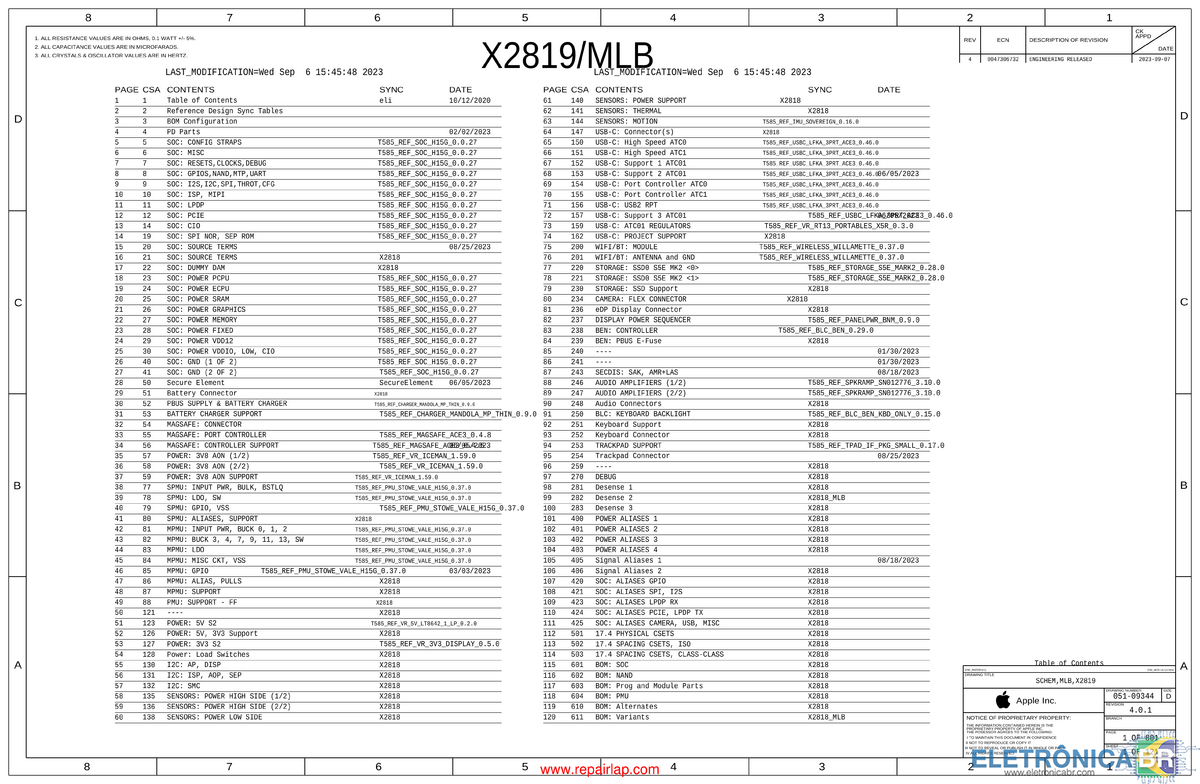

• Apple X2819_MLB 820-03286 051-09344 r4.0.1.pdf: Esquema elétrico detalhado da placa, revisão 4.0.1.
• Apple X2819_MLB 820-03286 051-09344.bvr: Arquivo BoardView para visualização do layout e localização de componentes (compactado em .zip).

Informações técnicas:

• Plataforma: Apple Silicon (família M3).
• Finalidade: Auxílio ao diagnóstico de hardware, rastreamento de trilhas, medição de tensões e identificação de componentes SMD.
• Compatibilidade: Verifique sempre a revisão da sua placa (r4.0.1) antes de iniciar qualquer intervenção.

Cuidados de compatibilidade:

O uso de esquemas e BoardViews é um auxílio ao diagnóstico. Certifique-se de utilizar um software compatível para abrir arquivos .bvr (como BoardViewer ou similares). A interpretação correta de tensões, sinais de controle e sequências de boot é indispensável para o sucesso do reparo. Trabalhe sempre com o equipamento desligado e descarregue capacitores de alta capacitância antes de realizar medições em circuitos críticos.

Para baixar este arquivo, é necessário possuir Créditos EBR ou uma assinatura VIP ativa. Caso ainda não tenha acesso, confira o Sistema de Créditos EBR ou as opções de Assinaturas VIP.

Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico.
