dúvida Medição dos pinos Placa de vídeo, como fazer?
gabrielnote postou um tópico em Placas de Vídeo
Pessoal, estou vendo alguns vídeo que o pessoal mais avaçado faz as medições antes de começar a entrar na placa. Tipo, o 12v, 3 primeiros pinos e o 3,3v eu sempre verifico para ver se tem algum curto. Mas o pessoal por ái verifica PEX, clock e tal. Alguem sabe me informar quais os pinos a serem observados e como medir, se em escala de diodo e tal? Aguardo instruções. Muito obrigado a todos. -
Boa noite amigos. Tenho um multímetro Aneng auto range 619A que teve o resistor R5 do seu circuito carbonizado durante uma medição de AC e preciso substituí-lo, mas não é possível identificá-lo, por isto venho aqui solicitar a quem tiver este mesmo multímetro a gentileza de me informar o valor do referido resistor. Esgotei todos os meios de pesquisa para descobrir o valor deste resistor, de modo que a minha última esperança é de que algum colega deste fórum tenha este modelo em mãos pra me ajudar.
-
- 3 comentários
- 1 análise
-
- 7
-
-
-
- iniciante
- eletrônica
- (mais 6)
-
dúvida Medição de capacitores
Thales R postou um tópico em Identificação e Equivalência de Componentes
Gostaria de saber como posso medir um capacitor sem o capacimetro -

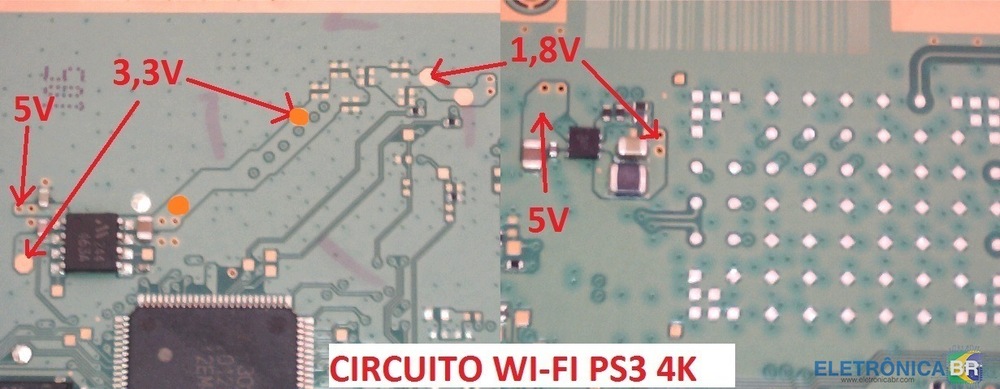

em análise PS3 Super Slim 4211A Blackout - Circuito WiFi já testado, medição normal
Oraculorafa postou um tópico em Vídeo Games
Olá galera, agradeço a oportunidade de participar da comunidade. Sou novato por aqui, mas já trabalho consertando eletrônicos há cerca de 7 anos, comecei trocando componentes "off-board" e mexendo em softwares, mas como hoje tem a tendência de integrar tudo na placa, preciso me aprofundar em circuitos e componentes soldados, espero poder contar com a ajuda de vocês. Vamos então ao que interessa: Estou com um PS3 Super Slim CECH 4211A que liga, fica com a luz verde por 1 segundo, e desliga inclusive apagando a luz vermelha do standby. (pelo que vi, é o blackout) O histórico resumido do aparelho: 1 - O PS3 estava com o sistema original, rodando jogos de mídia física. O cliente queria um emulador de jogos de SNES. Eu instalei com sucesso o HEN (Homebrew Enabler) pra ele, funcionou. (só mexi no software) 2 - A carcaça não era aberta nem limpa há vários anos, cliente pediu limpeza e troca de pasta térmica. Carcaça limpa, placa mãe limpa com álcool isopropílico e limpa-contato, toda a pasta térmica removida, nova pasta térmica aplicada sem excesso. 3 - Como estava rodando HEN, ele mostra as temperaturas internas nos programas que instalei. Após remontagem, mostrava CPU na faixa de 50°, GPU na faixa de 80°, e aparentemente desligava sozinho por superaquecimento, após uns 2 minutos. 4 - Desmontei e remontei algumas vezes, sem sucesso. Nesse modelo, a superfície de dissipação de calor da GPU é bem pequena, não é o mesmo encaixe parafusado da CPU, e talvez precise de um thermal pad, vou testar futuramente. Creio que eu também passei álcool isopropílico e limpa contato debaixo da GPU, pensando que poderia ter algo causando curto lá. 5 - Numa dessas remontagens, começou a desligar em cerca de 1 segundo. Seria possível ter danificado algum dos cabos flat que são sensíveis? Mal contato na conexão de algo como o leitor Blu-ray pode causar isso? Os produtos que passei debaixo da GPU talvez? Não tentei reflow nem nada de aquecimento. 6 - Comecei a fazer os testes que vi em outros tópicos por aqui, suspeitando do circuito WiFi. Fiz os testes da imagem com multímetro, com a alimentação do cabo de 5v na placa, todas as medições foram normais. 7 - Eu não tenho um resistor de 1k pra testar os 12V da fonte. Tentei fazer ligação direta do 1º e do 3º fio de 5V que sai da fonte, como vi em um vídeo no YouTube, mas não deu medição. 8 - Fiz a adaptação para ligar o PS3 com uma fonte ATX de computador (de 500W), como vi em uns 2 vídeos do YouTube, mesmo resultado, desliga em 1 segundo. O que tentar a seguir? Quais outras medições eu posso fazer na placa? Desde já agradeço
-
dúvida Capacidade de medição da Frequência
fox silva postou um tópico em Ferramentas para eletrônica
Galera desculpe a leiguice, eu consigo medir um cristal de 32Mhz com multímetro que tem Capacidade de medição da Frequência de 10Mhz? Pergunto pois talvez ela possa me passar a medição em Khz... Por exemplo um multímetro que ler capacitores até 1000 micro farad se pegarmos um capacitor de 3300 micro farad o multímetro apresentará o resultado em mili fared: 3,3 mili fared... Com a frequência funciona do mesmo jeito? tenho essa duvida pois pretendo comprar o multímetro AFR mt 5300 que trabalha com essa frequência.. -
dúvida Medição de Mosfets no multímetro digital divergências
isaelf postou um tópico em Eletrônica em Geral
Estou usando um multímetro digital para tesar mosfets, vamos supor que eu tenha 4 mosfet's IRF3306. Suponha que eu teste os 4. O primeiro ao ser chaveado apresenta leitura de 0,020V no multímetro. O segundo apresenta leitura de 0,157V. O terceiro apresenta leitura de 0,300V. O quarto apresenta leitura de 0,400V. As dúvidas que eu tenho: Por qual motivo existe essa divergência de valores, visto que o lote é o mesmo? Todos podem ser considerados bons, mesmo com essa divergência? Seria seguro usar esses mosfet's em um inversor, mesmo que apresentem esses valores divergentes entre eles? -
dúvida Medição de corrente em cooler de notebook
Otavio Stefanini postou um tópico em Identificação e Equivalência de Componentes
Olá, Eu estou com uma dúvida em cima de uma medição de corrente em uma ventoinha de notebook. Quando eu ligo a placa mãe a ventoinha funciona normalmente, fiz a medição de voltagem com o multímetro e nos 5v ele apresenta apenas 1v. Gostaria de saber se é normal o cooler funcionar mesmo com a voltagem errada ou pode ser algum defeito no mesmo ? -
Olá tô com uns mosfet de canal n que retirei de uma placa para testes. Então uns mosfet que medir apresenta 487 aproximadamente a 500 omhs, e outros apresentava cento e pouco aproximadamente de duzentos omhs. Então gostaria de saber qual resistência para os mosfet de canal n está bom?
-
Segredos do Multímetro Visualizar Arquivo Segredos do Uso do Multímetro - Autor Milton C. Braga Uploader Gilson Luciano Enviado 14-04-2022 Categoria Eletrônica
-
resolvido Transistor BLU128DB = Medição Para Comparar = OK...
WSS MANUTENÇÕES & REPAROS postou um tópico em Identificação e Equivalência de Componentes
https://pdf1.alldatasheet.com/datasheet-pdf/view/865676/ISC/BUL128DB.html
-
- 2
-
-
- dica
- transistor
- (mais 6)
-
Preciso do esquema ou boardview para placa do notebook NP530 da Samsung ,ultrabook. Acho que a placa é "Lotus13" Ele liga o led de carregamento indicando receber carga. Mas quando preciono o botão power ele não faz nada ,nem dispara o cooler.- 3 respostas
-
- 1
-
-
- esquemaeletrico
- samsung
- (mais 19)
-
Gente, hoje eu estava medindo um dc jack com um multímetro, pois a placa estava piscando o led laranja e não ligava, PORÉM a placa ligava por 1 segundo se eu colocasse algo fino naquela entrada do notebook para resetar a bios ele ligava, mas logo rapidamente desligava. Provavelmente é sintoma de bios, mas quero tirar uma dúvida. Fui medir a tensão de entrada coloquei a ponta preta no GND da placa (em uma entrada usb) e a ponta vermelha no pino do notebook e saiu uma faísca do dc jack quando fiz isso, o notebook continua do mesmo jeito. Alguém sabe se isso é problema do dc jack? No multímetro usei a V=--- (contínua)
-
dúvida GPU GP104-200 - GTX 1070 SEM VIDEO - REFERENCIA DE MEDIÇÃO
Emanoel_2.0 postou um tópico em Placas de Vídeo
fala pessoal, beleza? tou com uma duvida referente a medição de um chip gpu GP-104-200 da gtx 1070 tou realizando reparo em uma gtx 1070 no qual a mesma não apresenta video, fiz o teste no MODS/MATS e a mesma apresentou falha em todos os bancos de memoria. realizei a retirada da gpu para um possivel reballing, mas antes de rebalar, realizei as medições nos capacitores da gpu! desde o teste do mats, já desconfio que o defeito esteja no MCU do chip grafico e com ela fora da pcb, fica mais facil obter um valor OHMICO mais preciso, sem a interferencia dos demais circuitos. o fato é, estou tendo uma medição baixa (comparado ao video do Calebe rodrigues no youtube, onde deixarei o link) nos capacitores do MCU, dando 33ohms! o que possivelmente demonstra uma falha a mesma. porém, antes de bater o martelo, queria mais alguma sugestão do pessoal do grupo, principalmente da galera cranio em placas de video, pois comecei a mexer recentemente com placas de video, então não tenho nenhuma sucata ou referencia de medição. deixarei o anexo da imagem dos capacitores marcados e o link do video mais o tempo em que me baseio a medição! Minuto 29:00
-
Olá amigos da eletrônica sou iniciante da eletrônica e peguei uma placa de um telefone antigo aqui em casa para dar um estudada no problema dele pois bem, fui medir a continuidade para ver se tinha algum curto quando quanto cheguei no capacitor "C36" o lado negativo dele esta dando resistência de 380ohms. Minha duvida é? normal não dar continuidade no lado negativo do capacitor ou tem algum problema mesmo? agradeço desde já meus amigos OBS. Tirei o capacitor para ver se ele tá bom e esta normal.
-
.thumb.jpg.b3ad5076d6c9c508912b239f06624c78.jpg)

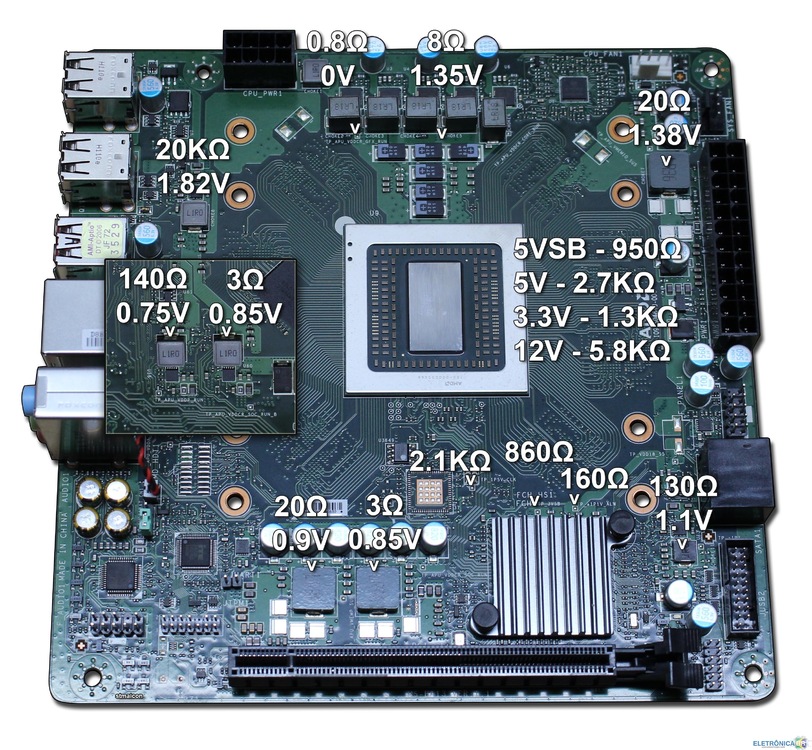

tutorial Medição ITX AMD 109-S04840-00C
stmaicondouglas postou um tópico em Motherboards, PCs, All in One & Cia
Estou postando para consultas futuras, tendo em vista a escassez de informações sobre a placa: BIOS Winbond W25Q128JV (marcação 74M12JVSIN) EC IT8772E Audio ALC897 VRM NCP81922 + ON 302045 Processador Ryzen 4700S (SOC PS5) Memórias GDDR6 16GB (SKhynix H56CBM24MIR S2C) PCI Express X4 2.0 (compatibilidade limitada) NVIDIA GeForce GT 1030 NVIDIA GeForce GTX 1050 NVIDIA GeForce GTX 1050 Ti NVIDIA GeForce GTX 1060 AMD Radeon RX 550 AMD Radeon RX 560 AMD Radeon RX 570 AMD Radeon RX 580 AMD Radeon RX 590 BIOS DUMP:
-
dúvida Registor medição correta
geovane20 postou um tópico em Aparelhos de Som, GPS, Gadgets e Tecnologia
Olá como vai tô com uma dúvida se alguém pode me ajudar alguém sabe me dizer o valo correto do registor no mutimetro ele marca 47ho foi na tabela ele fala o valo de 5.35 se alguém pode me juda segue a imagem abaixo
