Mostrando resultados para as tags ''regulador''.
Foram encontrados 50 registros
-
doc Datasheet Regulador de tensao placa de video LG
alberto nunes postou um tópico em Gerenciador de arquivos
Datasheet Regulador de tensao placa de video LG Visualizar Arquivo APE8839A Uploader alberto nunes Enviado 03/12/2024 Categoria Datasheets -
-
.thumb.jpg.d7692f92592cb345cf0bea3cc9f97747.jpg)
Para reduzir a tensão de 12V para 5V e a corrente de 1A para 500mA, podemos utilizar um circuito divisor de tensão com resistores. Vamos calcular os valores necessários: Portanto, teoricamente, precisaríamos de um resistor de 14Ω. Alternativa Recomendada Para uma solução mais eficiente e estável, é altamente recomendável usar um regulador de tensão em vez de um simples resistor. Um regulador de tensão LM7805 seria uma escolha adequada para esta aplicação. O LM7805 é um regulador de tensão linear que pode fornecer uma saída estável de 5V a partir de uma entrada de 12V, suportando correntes de até 1A. Circuito com LM7805 +12V | | [LM7805] | | | | [C1] [C2] | | | | GND +5V Onde: - C1 é um capacitor de 0.33µF - C2 é um capacitor de 0.1µF Este circuito fornecerá uma saída estável de 5V e 500mA, sendo muito mais adequado para a maioria das aplicações eletrônicas que necessitam de uma tensão reduzida e regulada. AC Input +---------+ +-------+ +---------+ +-----+ 127V/220V --->| Trafo |--->| Ponte |--->| Filtro |--->| |---> +5V DC Output | 12V AC | | Retif.| | | |7805 | +---------+ +-------+ +---------+ | | | | | | | | GND +-----+ | GND Componentes e Detalhes Transformador: Entrada: 127V/220V AC Saída: 12V AC (pode ser 9V ou 12V) Ponte Retificadora: 4 diodos 1N4004 ou uma ponte retificadora integrada Filtro: Capacitor eletrolítico de 2200μF/25V Regulador LM7805: Entrada (pino 1): Conectada à saída do filtro Terra (pino 2): Conectado ao GND Saída (pino 3): Fornece 5V DC regulados Capacitores adicionais (para melhor estabilidade): 100nF cerâmico na entrada do 7805 100μF/16V eletrolítico na saída do 7805 Notas Importantes O LM7805 pode fornecer até 1A de corrente, mas é recomendável não exceder 800mA para maior durabilidade. Um dissipador de calor é obrigatório para o LM7805, especialmente se a corrente de saída for próxima de 1A. A tensão de entrada do LM7805 deve ser pelo menos 2-3V maior que a tensão de saída desejada para garantir uma regulação adequada. Para proteção adicional, pode-se adicionar um fusível de 800mA entre o transformador e a ponte retificadora. O capacitor de filtro (2200μF) é dimensionado para fornecer uma boa filtragem para correntes de até 1A. Este diagrama básico fornecerá uma saída regulada de 5V DC, adequada para alimentar diversos circuitos eletrônicos.
-
em análise Nobreak ts shara Compact 600va placa ts-134/ Tensão alta na entrada do regulador
Flaviotds postou um tópico em Eletrônica em Geral
Olá pessoal, preciso de ajuda na análise deste nobreak Estou voltando na eletrônica depois de um tempo parado Ao abrir o aparelho, notei de cara o capacitor eletrolitico C22 1000uf X 35v estourado e a placa escurecida na região do regulador lm317. Verifiquei todos os diodos, lm317 e alguns resistores ao redor e tudo ok. Fiz a troca do capacitor, porém ao ligar o aparelho verifiquei que a tensão nele supera os 35v, está na faixa de 38, 39v e é a mesma tensão que entra no lm317 fazendo o mesmo a chegar até 70°C Analisando o circuito, pois não consegui esquema, notei que essa tensão de entrada no lm317 vem do transformador e é retificado pelos diodos A dúvida é essa alta tensão de entrada e o alto aquecimento do lm317 Qual seria a tensão correta de entrada? Seria um problema no trafo? -
ola pessoal, preciso substituir um regulador em curto, porém em ampla pesquisa (inclusive aqui) não consegui descobrir qual tensão do mesmo para que eu posso substitui-lo por outro equivalente, procurei tambm no all data sheet e até no site do fabricante e nada, gostaria muito da ajuda de vcs
-
bom dia !!! , estou em duvida pois nao acho esse regulador , qual seria o substituto equivalente ?
-
Visualizar Arquivo Esquemas regulador dc/dc Esquemas regulador de tensão dc/dc Uploader askelly Enviado 30/08/2024 Categoria Montagens, projetos e afins
-
5 downloads
Esquemas regulador de tensão dc/dc -
Olá pessoal venho aqui para dar uma dica sobre esse arranjo que circula por ai na internet sobre o U30 onde após ele queimar é possivel fazer uma montagem utilizando um regulador de 5v e um mosfet para substitui-lo, porem nas dicas que é dada menciona o uso de um mosfet de canal N utilizando 5va_enable do próprio U30, porem os mosfets de canal N não tem controle ele vive chaveado por estar sendo empregado tensão positiva entre Source e Dreno e sabemos que o mosfet canal N é Low Side ou seja só consegue atuar no negativo e dessa forma não serve nesse arranjo onde precisamos fazer o corte de tensão positiva que alimenta o regulador de 5v. fazendo dessa forma com o mosfet N o notebook não liga quando está só na bateria, os efeitos colaterais disso são: primeiro é que o notebook só liga se conectar o carregador, ele não consegue ligar utilizando a própria bateria e o segundo é que o regulador não desliga fazendo com que drene toda a carga da bateria quando estiver desligado. Isso acontece por que na bateria os +5VA_EN precisa estar ausente só aparecendo quando pressionado botão do Power fazendo uma serie de habilitações e ligando o notebook e pra gente conseguir desabilitar esse regulador utilizando um mosfet ele precisa ser de canal P High Side para que trabalhe na linha positiva. Mais ai vem um problema o 5va_enable do U30 fica em nível logico baixo quando o notebook desliga e nisso nosso mosfet de canal P ficaria chaveado mantendo o regulador ativo do mesmo jeito. Para contornar essa situação após analise identifiquei a falha do mosfet errado e tbm do local onde ligar nosso gate do mosfet de canal P e para isso ligamos o Gate do mosfet de canal P no pino 2 (gate)do Q136 que é um mosfet de canal N que fica chaveado ao terra quando o notebook ta desligado para derrubar o sinal 5va_enable do antigo u30 se aproveitando disso utilizei a tensão do pino 2 dele para manter o mosfet canal P desligado e assim que pressionamos o Power essa tensão vai a nível logico baixo fazendo o mosfet de canal P chavear e alimentar o regulador de 5v que por consequência habilita o sinal +5VA_EN da placa fazendo a placa ligar até na bateria e restabelecendo o pleno funcionamento do notebook. foi utilizado um regulador de tensão 78D05AL e um Mosfet AO4433 segue imagem do arranjo não ficou a coisa mais linda do mundo mais ta funcional
- 2 respostas
-
- 2
-
-
-
- postivo
- stilo 3660
- (mais 15)
-
dúvida X Plus In - Xplus sat - Turner sem sinal modelo regulador de tensão do Turner
Flavio Cassiano postou um tópico em Receptores de TV
Recebi um xplus sat, sem sinal do Turner 1, com o capacitor estourado, e o regulador de tensão ilegível por dano, gostaria de saber qual é este regulador de tensão, des de ja agradeço a ajuda. (a dupla é a perto dos Turner)
-

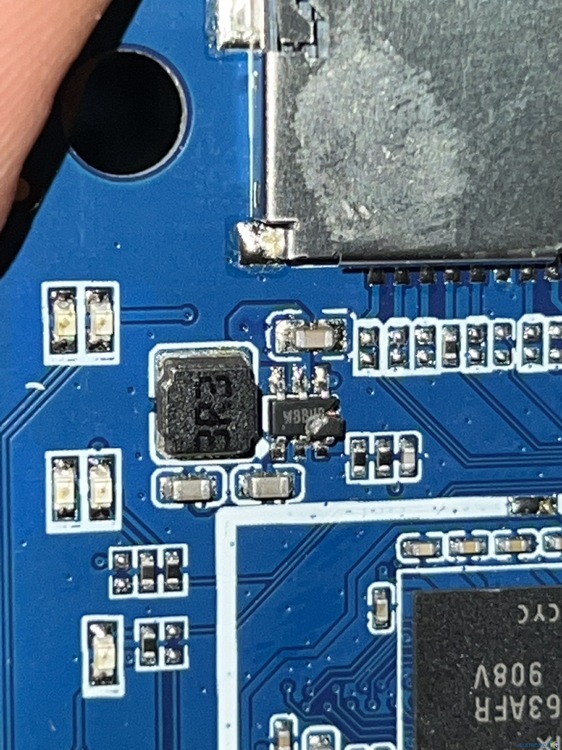

Qual a nomeclatura do transisto que regula pra 3.3v
-
Estou com uma placa dessas com o regulador de tensão queimado, nele esta escrito "AD75A" e logo abaixo "8 38 2", não encontrei absolutamente nada sobre esse componente em pesquisas pela internet. Será que existe algum similar compatível?
-
ola amigos estou com alphasat tx que esta com o regulador de 3,3 esta aquecendo muito e depois de um tem o mesmo reinicia alguem saberia como resolver esse defeito ja troquei mais continua aquecendo
-
boardview Regulador fonte gs240
marpas postou um tópico em Pedidos de arquivos para receptores de TV.
Boa tarde. Alguém para ajudar a informar qual ci regulador UP 01 é usado na entrada do globalsat gs240? Estou com um aparelho aqui, e está em curto esse componente. -
devolvido all in one hp18 ci regulador apl5156 em curto
ms.informatica.reparos postou um tópico em Motherboards, PCs, All in One & Cia
olá amigos estou com esse equipamento com o ci apl5156 em curto ( esquentando) troquei ele por um que achei na sucata e voltou a funcionar por uns 4 dias, depois o mesmo ci voltou a entrar em curto, alguém sabe me dizer onde encontro ele pra comprar ou se tem algum substituto ou se tem como burlar ele? só achei ele no aliexprees mais queria com brevidade. se alguém poder me ajudar eu agradeço. obrigado -
dúvida Fonte de Bancada Caseira c Regulador de Tensão e Corrente
academicos ababed postou um tópico em Projetos, Montagens e Mecatrônica
É possível fazer uma fonte de bancada caseira com Regulador de Tensão e Corrente baratinhos que se acha na internet? A fonte de bancada mais barata do mercado é da Yaxum 180,00R$. De 0V à 15V e 2A; Com as devidas proteções e marcadores. Mas eu reparei que por com 50 Reais eu compro um regulador que vai até 35V e 9A. Claro; faltando as proteções, marcadores e a fonte de entrada. Vocês que têm experiência, é viável essa criação pra consertar placas e testar alguns aparelhos?
-
dúvida Diferenca entre Regulador de Tensão e MOSFET comum
Wiston postou um tópico em Identificação e Equivalência de Componentes
Tenho um grande problema em identificar reguladores de tensão e MOSFET comuns na placa mãe de desktop, alguém pode me ajudar? -
em análise pcware - ipx1800e2 - regulador tensão
netowebs postou um tópico em Motherboards, PCs, All in One & Cia
Estou com essa placa mãe morta na bancada, tem um regulador de tensão final 1085lx, acredito que seja compatível com o gs1085lx, não consigo ver o começo pq apagou, ele esta esquentando bastante, o termômetro mostra 80°. Troquei e o novo também esta esquentando bastante, porém com esse novo a placa tenta ligar, o cooler da fonte tenta girar e para, as vezes gira por um tempinho e para. Vou postar a imagem da placa logo mais. -
Olá galera tudo bem? Preciso de uma ajuda de vcs para escolher o melhor regulador de voltagem para um projeto meu... Preciso regular uma voltagem DC de 15 a 16 volts para 12 volts o consumo não passa de 600ma Já pensei no 7812 ou no LM317 mas como o consumo é baixo, conforme citei, gostaria de utilizar algo que fosse mais eficiente em relação a perdas e consumo pois esses dois reguladores geram um pouco de calor tbm... Conto com a ajuda de vcs Obrigado! -
dúvida Estou na duvida desse regulador de tensão
Ronald--29 postou um tópico em Identificação e Equivalência de Componentes
Boa noite amigos, sou novo no fórum Me ajudem por favor. Estou tentando consertar o painel da minha moto twister 2008, sou técnico eletroeletrônico não estou achando o manual de serviço da placa do painel trw e tem um componente q estou em duvida se é um regulador de tensão pois não acho o data sheet e nem no google segue imagem abaixo. Obrigado amigos
-

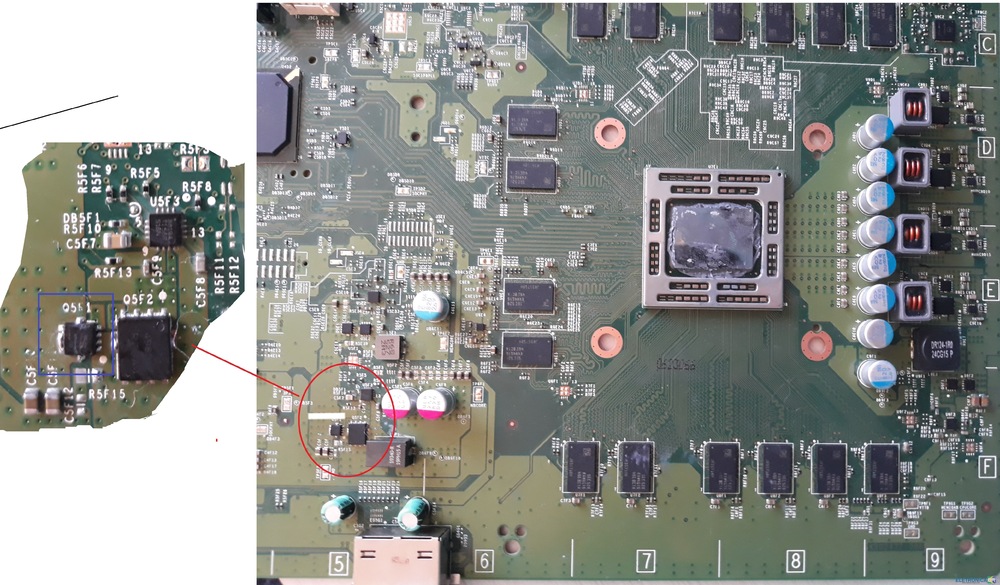

Pessoal, estou com placa Xbox One que ao conectar a fonte o Led da Fonte Apagava Constate Curto na Linha d 12V a qual o Regulador Q5F1, Fiz a Substituição a Placa Tentou Fazer a Varredura mas agora ao conectar a fonte rapidamente a fonte sai do laranja para o led branco. Notei q o regulador apos a substituição no caso o menor Q5F1 está aquecendo / fritando o regulador ou seja esta com sobre carga. Alguém já pegou One Fat com defeito assim, não sei + o q Fazer...
-
devolvido Som-sony-grx55-sem som,já troquei stk
Betinhodaeletronica postou um tópico em Aparelhos de Som, GPS, Gadgets e Tecnologia
Esse som n tem audio,o regulador ta7807s esta bem desgastado,foi colocado uma saida nova,mas o defeito esta na linha de audio @ohm tem um substituto pra o ta7807s?? -
Datasheet Regulador Tensão 1117A Visualizar Arquivo Olá Segue. Em PDF Uploader 14bis Enviado 22-04-2021 Categoria Datasheets
-

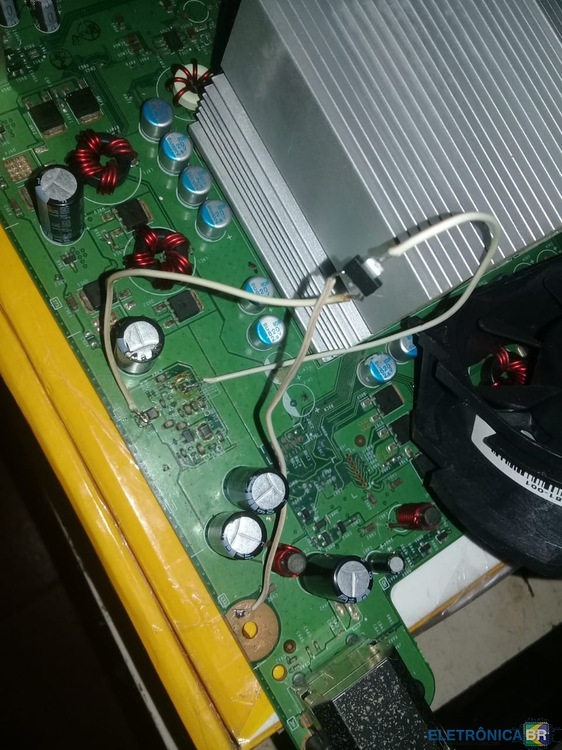

Vejo o pessoal sempre precisando desse regulador para X-Box e até PS3, costumo pegar eles da sucata das trinitys. Comigo sempre funcionou. Veja o esqueminha.
-
devolvido Som-panasonic-akx16-sem 3v3 no regulador ic1000
Betinhodaeletronica postou um tópico em Aparelhos de Som, GPS, Gadgets e Tecnologia
No ic1000,regulador 3v3,nesse som,chega os 6v no pino 3,mas n sai os 3v3 no pino2,e ja testei com tres reguladores....esse defeito me pegou,n sei oque fazer.... @ohm oque danado tem nessa placa que ta dando esse defeito misterioso?
