Manual de Instalação e Operação – Inversor Solar Canadian Solar 20–40 kW

Este é o manual oficial de instalação e operação para os inversores fotovoltaicos trifásicos conectados à rede da Canadian Solar, nas potências de 20 kW a 40 kW. O documento em PDF (3,2 MB) cobre desde a montagem, conexões elétricas, comissionamento, troubleshooting e manutenção.

Modelos compatíveis:

• CSI-20KTL-GI-FL (20 kW)
• CSI-25KTL-GI-FL (25 kW)
• CSI-30KTL-GI-FL (30 kW)
• CSI-33KTL-GI-FL (33 kW)
• CSI-40KTL-GI-HFL (40 kW)

Principais características técnicas (família 20–40 kW):

• Tensão máxima de entrada CC: 1000 V
• Faixa MPPT: 200–800 V
• Número de MPPT: 4 (com 2 entradas por MPPT, total 8 strings)
• Eficiência máxima: até 98,6%
• Topologia: sem transformador (Transformerless)
• Grau de proteção: IP65
• Refrigeração: convecção natural (sem ventoinhas)
• Tela LCD colorida de 7"
• Comunicação: RS485 (4 pinos) + 2 portas RJ45; suporte a monitoramento Wi-Fi ou GPRS (opcional)
• Temperatura de operação: -25 °C a +60 °C
• Peso aproximado: 57,2 kg (modelos 20–25 kW) / 58,2 kg (30–40 kW)

Cuidados importantes:

• O inversor deve ser instalado verticalmente em parede ou estrutura capaz de suportar seu peso.
• Respeitar o espaçamento mínimo de 500 mm em todos os lados para ventilação.
• Conectar primeiro a rede CA e depois o arranjo fotovoltaico; na parada, inverter a ordem.
• Não tocar na superfície durante a operação – pode ultrapassar 75 °C.
• Utilizar cabos dimensionados conforme normas locais e disjuntores recomendados (40 A para 20 kW, 63 A para os demais).

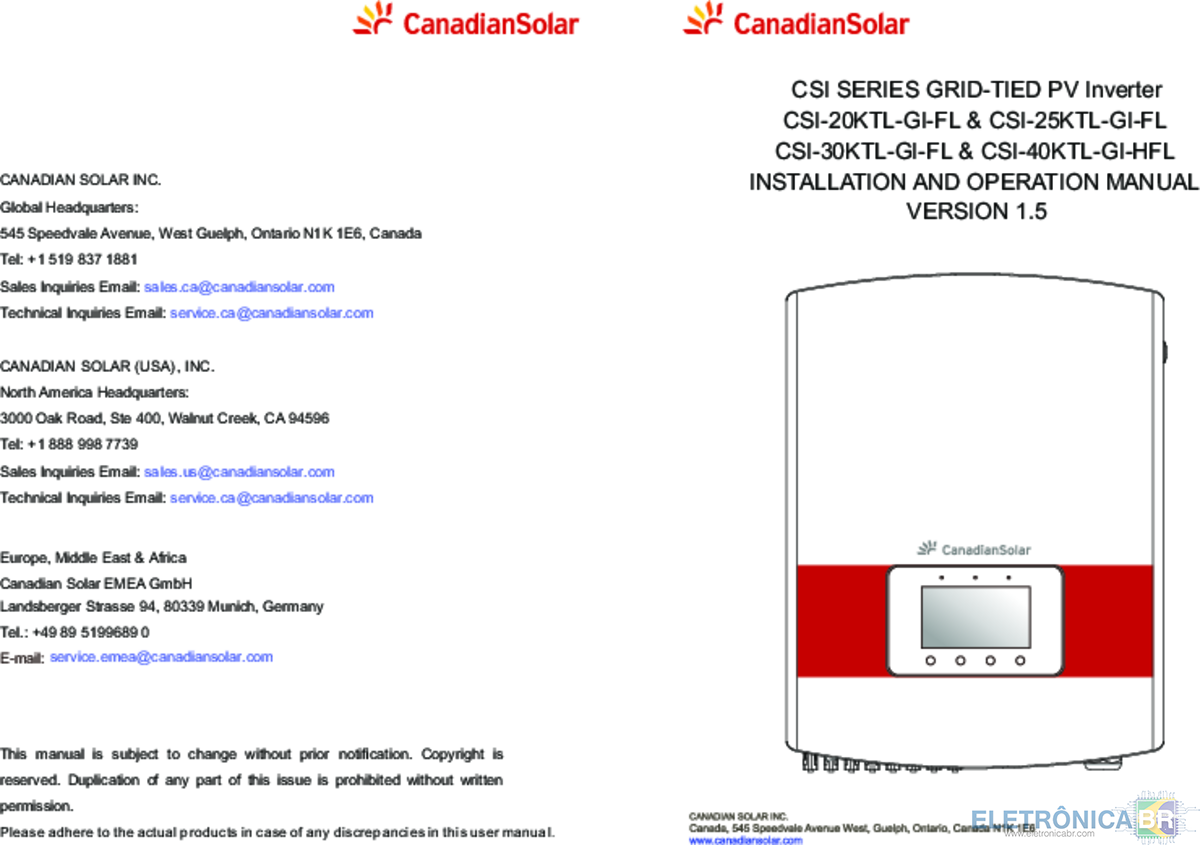

Nota: O manual está em inglês, versão 1.5 (2019/05/08), totalizando 56 páginas. É um documento essencial para técnicos e instaladores de sistemas fotovoltaicos.

Conteúdo do pacote

• Canadian-Solar_Installation-Manual_Inverter_20-40KW (3).pdf (3,20 MB)
