BoardView notebook Dell XPS 9360 LA-D841P - Schematic

Identificação técnica

• Tipo de material: BoardView
• Equipamento: Notebook
• Fabricante: Dell
• Modelo: XPS 9360
• Placa: LA-D841P

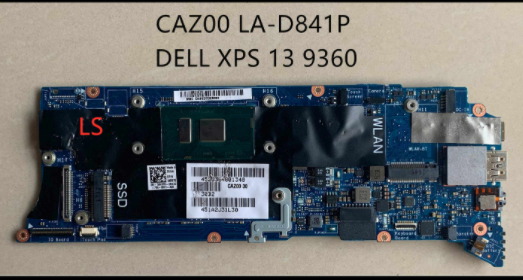

BoardView da placa-mãe Dell LA-D841P, utilizada no notebook Dell XPS 9360. Este arquivo é uma ferramenta essencial para o diagnóstico eletrônico avançado, permitindo a localização precisa de componentes, trilhas, pontos de teste e interligações na placa.

Características técnicas:

• Equipamento: Notebook Dell XPS 9360
• Código da placa: LA-D841P
• Tipo de arquivo: BoardView (.cad)

Conteúdo do pacote:

• Dell XPS 9360 LA-D841P.cad (3,76 MB)

Cuidados de compatibilidade:

• Este arquivo é destinado a técnicos com experiência em reparo de placas-mãe e que possuam software compatível para visualização de arquivos .cad (BoardView).
• Certifique-se de que a revisão da sua placa corresponde à documentação antes de realizar qualquer intervenção física ou medição crítica.
• O uso de BoardView é um complemento ao esquema elétrico e auxilia na identificação visual de componentes SMD, facilitando a análise de tensões e sinais em circuitos integrados.

Schematic: documentação técnica para consulta de circuitos, componentes, interligações e apoio ao diagnóstico eletrônico.
