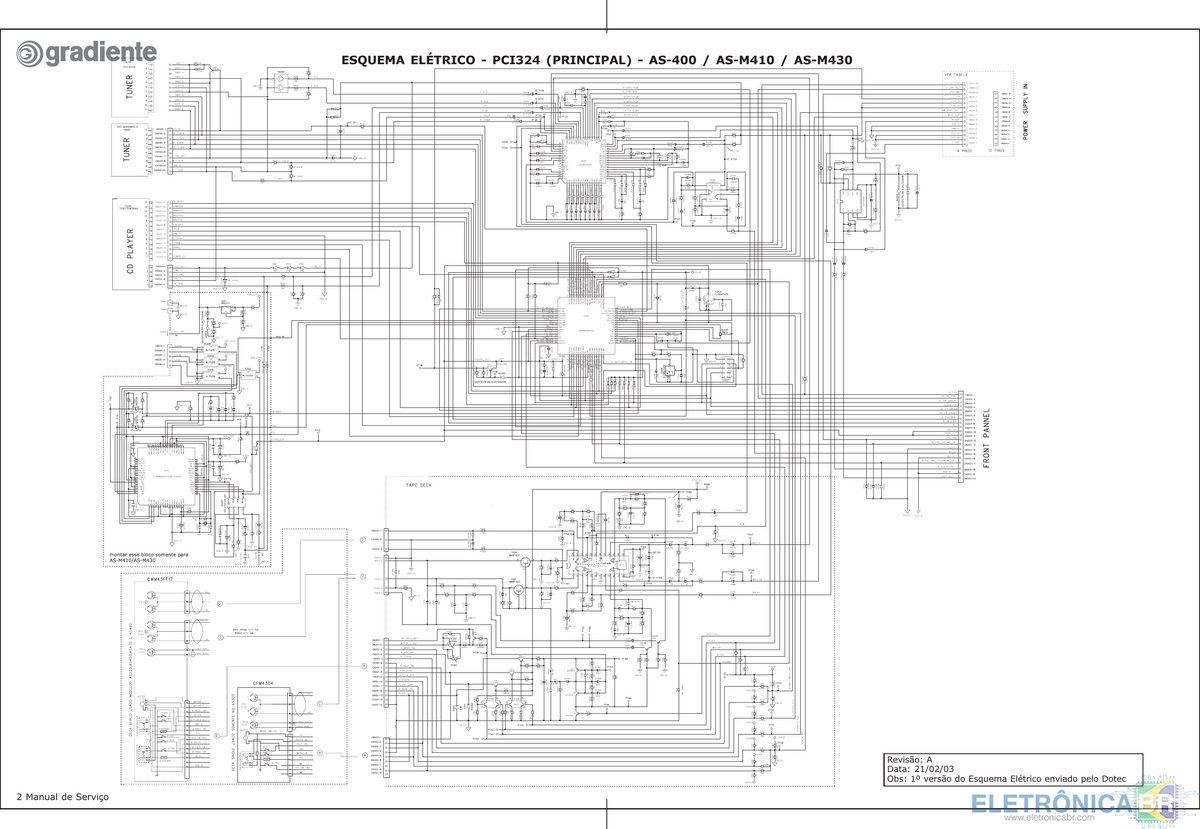

Manual de serviço técnico completo para os sistemas de áudio Gradiente modelos AS400, AS-M410 e AS-M430. Este documento é essencial para o diagnóstico e reparo de falhas nestes equipamentos, contendo esquemas elétricos detalhados da placa principal (PCI324).

Identificação técnica:

• Equipamento: Mini System / Sistema de Áudio
• Fabricante: Gradiente
• Modelos compatíveis: AS400, AS-M410, AS-M430
• Referência da placa: PCI324 (Principal)
• Revisão: A (Data: 21/02/03)

Conteúdo do pacote:

• Esquema_elétrico_Som_Gradiente_AS400_AS-M410_AS-M430_18494-eletronicabr.com.pdf (527,0 KB)

Cuidados técnicos:

• Este material destina-se a técnicos qualificados. Ao realizar manutenções em equipamentos de áudio, certifique-se de que o aparelho esteja desconectado da rede elétrica antes de abrir o gabinete.
• Verifique a descarga de capacitores de grande porte na fonte de alimentação antes de iniciar medições ou substituição de componentes.
• Utilize o esquema para conferência de tensões e trilhas, respeitando a revisão do documento para evitar incompatibilidades com variações de lote do fabricante.
