Showing results for tags '600va'.
-
em análise Nobreak Ragtech Save Home 4125 600va - pc00136 rev. K - Só funciona em 220v
turtledove posted a topic in Fontes & No-Breakes
Boa noite, pessoal. Sou leigo na parte técnica, peço perdão se falar alguma besteira. Estou com esse nobreak Ragtech 4125 que parou de funcionar no 127v, testei ele no 220v e funcionou normal. Minha primeira suspeita foram os relés, mas testei todos eles a frio e estão OK. Não tenho o esquema e estou tentando me basear nesse aqui que é "parecido", se alguém tem o esquema ou alguma suspeita do defeito me ajudaria muito. Abraços! -
dúvida Nobreak nhs mini III 600va 130v saída em rede placa mini AC_0 461222
Rhuan posted a topic in Fontes & No-Breakes
Estou com esse nobreak que está com 130v na saída em rede (entrada 220v), porém no inversor está normal 120v. Já foi trocado os reles, lm324, uln2003. Minha dúvida é se é normal esses 130v na saída e se está dentro da faixa de operação desse aparelho -
dúvida Nobreak Intelbras Attiv 600va [11120403/2] não carrega bateria
Francisco.silva posted a topic in Fontes & No-Breakes
Nobreak não carrega bateria, medi a tensão nos conectores e só chega 6v. Alguém pode me ajudar Segue foto da placa
-

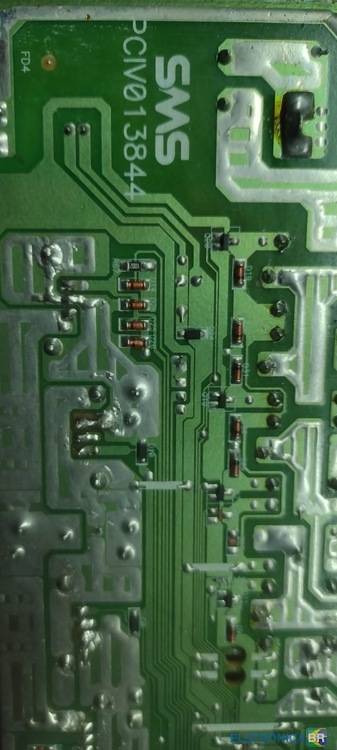

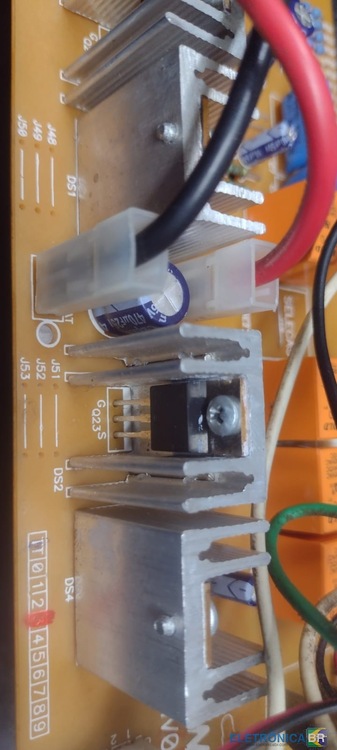

em análise Nobreak SMS Station II 600va - placa PCIV013844
daygdson posted a topic in Fontes & No-Breakes
Boa tarde a todos do fórum. Estou com um equipamento em bancada, nobreak SMS Station II 600va mono que veio para reparo. Identifiquei o mosfet IRFB7446 (Q23) em curto, fiz a troca do mesmo e voltou a queimar em seguida quando liguei ele em rede AC. Primeiro teste: Após trocar o IRFB7446 (Q23) identifiquei que a trilha que liga o source do Q23 ao Drain do IRFB7446 (Q25) estava rompida, fiz o reparo da trilha e montei o equipamento somente com a bateria, ligou normalmente, ai coloquei ele na rede elétrica, quando liguei queimou imediatamente o Q23 novamente, refiz a troca, analisei todo o circuito e encontrei o smd MMBT2222A (conforme esquema da placa PCIV013846) (Q20) em curto entre o pino 1 base e o pino 3 coletor. Fiz a troca do mesmo e depois conferi o relé de saída (RE5), removi da placa fiz o teste de acionamento com fonte de bancada e conferi a bobina interna pra ver se estava ok, tudo normal com tensão de 12vdc e o relé acionando como tem que fazer. Montei o nobreak novamente e queimou de novo o (Q23). Segundo teste: Após trocar os compentes em curto (Q20) e (Q23), fiz um teste no transformador, liguei na rede AC 110v (preto e laranja entrando 125 volts) e testei os tapes do primário nos fios Lilás e Amarelo, entre eles com o fio preto estava no tape Lilas 102.9 volts e no tape amarelo 116.9 volts, concluí que o primário do transformador estava ok, fui testar o secundário entre eles, fio branco e azul com tensão de 6.8 volts. Montei novamente o nobreak e ao ligar, voilà! queimou de novo o Q23. Terceiro teste: Depois de trocar os componentes em curto novamente, remover os quatros IRFB7446, troca-los, testar os resistores, capacitores e não encontrar falha, resolvi ligar o transformador na placa sem os cabos dos secundário, e isso me deixou doido, o nobreak ligou primeiro na bateria, depois liguei ele na rede AC e o inversor trocou para rede on-line, tudo normal, ai fui testar a tensão de saída nas tomadas, e não tinha, tanto na bateria quanto na rede AC. Pergunta: o que pode ser kkkk, não tenho mais idéias, achei que o trafo estava em curto, mas o primário funciona conforme relatado acima e o secundário fornece 6.8 volts, esta tensão do secundário está correta? Pode ser ele que está queimando o Q23, visto que o fio branco do transformador vai ligado no (BR TR) diretamente no pino 3 (source) do Q23.
-
dúvida nobreak sms linnus 600va placa PCIV 031241-não reconhece rede
zoe posted a topic in Fontes & No-Breakes
boa tarde!! estou com esse nobreak da SMS que funciona normal em modo inversor,mas quando liga na tomada o mesmo, não faz conversão para rede. medindo cabo ,fusivel tudo OK..não tenho esquema eletrico ,é uma versão nova da sms e fiquei meio perdido.. Obrigado!! -
resolvido Nobreak apc microssol 600va queimando irf 630
Rhuan posted a topic in Casos resolvidos - Fontes e NoBreakes
Estou com esse nobreak aqui, placa rv-04a id:38921 06.06.14, que esta queimando o irf 630 e resistores ligados a ele (chegou a estourar a trilha, e carbonizar resistores). Já troquei esses componentes e procurei por curto nessa linha mas não encontrei. Na lâmpada série não acusou curto, mas ao ligar direto acontece a queima dos componentes. Alguém tem alguma dica?- 3 replies
-
- 1
-
-
- nobreak
- apcmicrossol
- (and 3 more)
-
em análise sms mini III 600VA Mini AC_3
JAIRO JARBAS DE FREITAS LO posted a topic in Fontes & No-Breakes
Nobreak sms não liga recebi dica do RV para alimentar com 5 Volts pra ver se tinha aquecimento, não tem aquecimento e a CPU esta funcionando constatei cristal oscilando e no terminal 11 constatei 5 pulsos indicando LED amarelo piscando, frontalmente nao esta pois não foi recuperada a funte inicial via D1 falta o Zener 2 que esta com fuga. Aguardando peças. -
dúvida APC Back-UPS 600 - 115/220v - Não carrega a bat.
Euclides Aleixo posted a topic in Fontes & No-Breakes
No Break: APC Back-UPS 600 - 115/220v Placa: RV.01E 31.05.17 ID: 83743 Não carrega a bateria, tensão que o carregador envia para a bateria chega até 12,2v e não passa disso. -
em análise WEG UPS Personal CP420 600VA - Não para de girar a ventoinha
William_R posted a topic in Fontes & No-Breakes
Estou com um No-break Weg Personal 600VA (PER0006011030200) que não desliga a ventoinha ! Pelo Manual do Usuario ela deveria desligar quando a bateria estiver totalmente carregada. Tanto a bateria original quanto uma nova, a tensão na bateria não passa dos 13,6V alem de demorar muito para chegar nesse valor durante o carregamento. Cheguei ate deixar ligado a noite toda e a ventoinha não para de girar e a tensão não passou dos 13,6V. Carreguei externamente a bateria com 14,4V e mesmo assim a ventoinha continua girando. Fiz uma inspeção visual e não observei nenhuma irregularidade o o mesmo funciona tanto na Rede como no Modo Bateria. Alguem tem algum esquema ou alguma dica para resolver esse problema ? Desde ja agradeço qualquer dica.
-
resolvido Nobreak Ragtech New Save Home 600va não carrega bateria
Sergio Penido posted a topic in Casos resolvidos - Fontes e NoBreakes
Olá a todos. Estou tentando terminar um ragtech 600 que não está carregando a bateria. Ele liga normal, reconhece rede, funciona em modo bateria, mas não carrega a bateria. Estou reparando medindo os componentes, não tenho o esquema, se alguém tiver, ajuda muito. Eu troquei o IRLZ24n em curto e o resistor que tem do lado, que estava aberto. O TIP42C estava, bom, troquei por desencargo, testei todos os diodos, transistores BC, conferi os mosfets, mas não encontrei ainda onde a tensão do carregador está cortada. Se alguém tem experiência com esse modelo e puder ajudar, agradeço. -
em análise APCBack-Ups 600va cubiconão liga
Elvis Nascimento Silva posted a topic in Fontes & No-Breakes
O aparelho foi mexido, trocaram alguns compomentes e não tenho certeza que sejam os originais, tem algumas trilhas corroidas, gostaria do esquema elétrico para resolver este problema.
-
Olá amigos, estou com um nobreak na bancada, e gostaria da ajuda dos senhores, o mesmo funciona normalmente em modo bateria, mas assim que colocado na rede, ele apresenta um apito contínuo obs: até o momento realizei os seguintes procedimentos, TROQUEI O JOGO DOS RELÉS, TESTEI OS MOSFETS E NÃO ENCONTREI NENHUM EM CURTO, TESTEI TODOS OS DIODOS, TRANSISTORES BC, TRANSISTORES SMD E RESISTORES DA PLACA Desde já agradeço -
Olá amigos, estou com um nobreak na bancada, e gostaria da ajuda dos senhores, o mesmo funciona normalmente em modo bateria, mas assim que colocado na rede, ele apresenta um apito contínuo obs: até o momento realizei os seguintes procedimentos, TROQUEI O JOGO DOS RELÉS, TESTEI OS MOSFETS E NÃO ENCONTREI NENHUM EM CURTO, TESTEI TODOS OS DIODOS, TRANSISTORES BC, TRANSISTORES SMD E RESISTORES DA PLACA Desde já agradeço
-

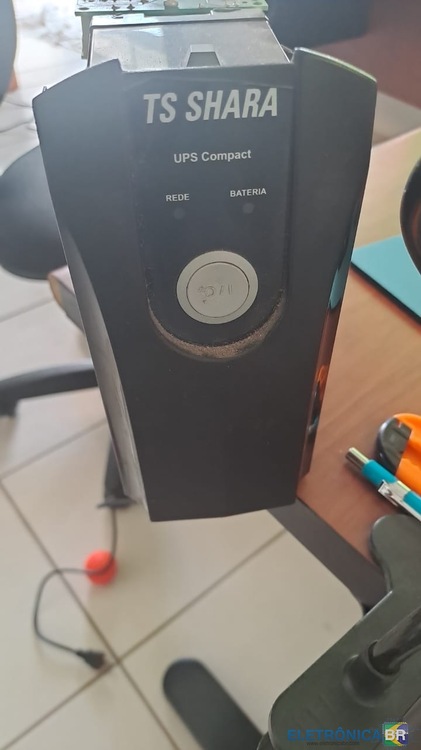

dúvida TS SHARA - UPS COMPACT - 600 M115V GRP 600VA - PLACA TS-72 - ESQUEMA
Madson Ferrari posted a topic in Fontes & No-Breakes
Olá pessoal, estou reparando este nobreak TS SHARA ups compact mas não achei o esquema dele. Já procurei em alguns sites mas só encontrei de outros modelos. Ao ligar ele pisca a luz verde, apita e depois de um tempo desliga. A bateria está bem baixa 0,9V e para mim é o problema mas gostaria de verificar também a parte de retificação e carregamento pois achei a tensão de carga, com bateria aberta, muito baixa. (10V) Creio que deve ter algo mais danificado além das baterias. Achei o esquema aqui no site e creio que é equivalente mas não consigo baixar. Podem me ajudar?
-
Bom dia, estou com um nobreak ups com placa ts134, ele liga com a luz vermelha e nao sai energia, mesmo com bateria nova, percebo que quando ele liga, ja liga em modo de bateria, como se nao tivesse sendo alimentado pela tensao de 220v de entrada (como se tivesse fora da tomada). gostaria de ajuda de como resolver ou o esquema eletrico dele pra eu tentar ver se consigo descobrir o defeito, agradeço desde ja, valeu.
-

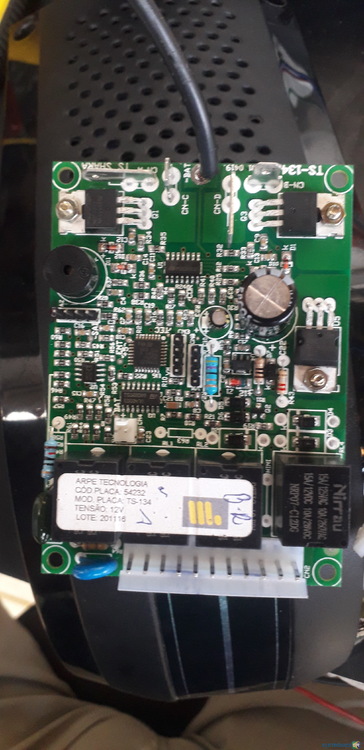

esquema NOBREAK TSSHARA UPS MINI 600VA PLACA TS-134
tecnoseis posted a topic in Schema Requests for Power Supplies and Nobreaks
Boa noite, estou com um nobreak ups com placa ts134, ele liga com a luz vermelha e nao sai energia, mesmo com bateria nova, percebo que quando ele liga, ja liga em modo de bateria, como se nao tivesse sendo alimentado pela tensao de 220v de entrada (como se tivesse fora da tomada). gostaria de ajuda de como resolver ou o esquema eletrico dele pra eu tentar ver se consigo descobrir o defeito, agradeço desde ja, valeu. -
dúvida Nobreak Ragtech Save 600Va - Defeitointermitente no Inversor
Fieldz posted a topic in Fontes & No-Breakes
Nobreak Ragtech Save 600VA NSV 600s STD-M1 - Placa PC00136 Nobreak está com defeito intermitente, as vezes funciona e outras não, o defeito é quando desconecta o equipamento da rede e entrada em modo inversor o equipamento apresenta falha e aciona um alarme, porém se desligar e ligar o equipamento ele volta operar normalemente. Alguma dica? Grato.
-

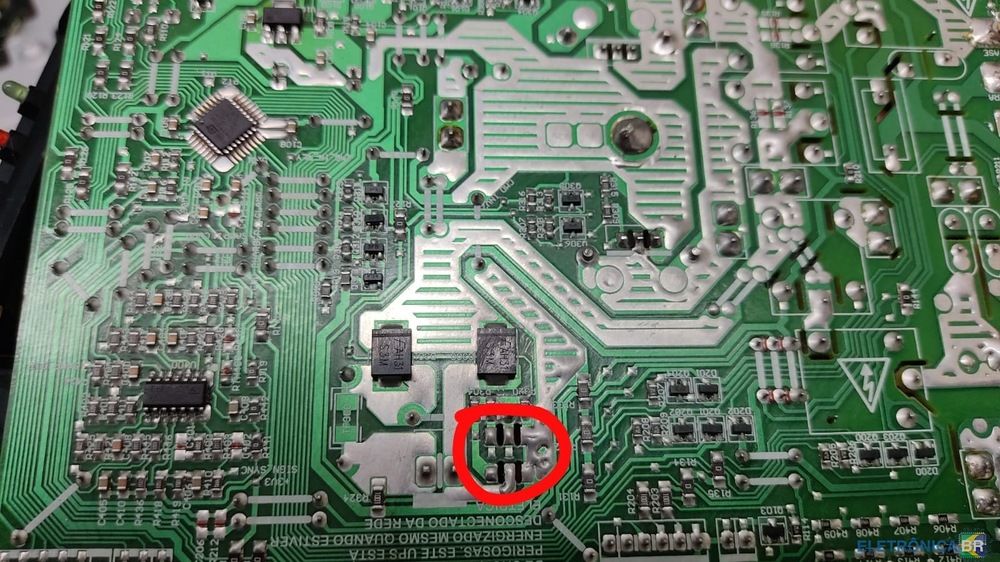

dúvida Nobreak APC Back-UPS 600va Não carrega Bateria
Amigos Eletronica posted a topic in Fontes & No-Breakes
Entrou pra mim aqui esse Nobreak APC 600va não carregando a bateria, como já veio mexido de outra assistência to em duvida, pois acho que falta algo na placa no lugar Q305 e Q308. Alguém sabe me dizer se vai algum componente ali ou tem o esquema? OBS : Na parte vermelha (contorno) falta componentes Na parte verde (contorno) o modelo de placa Ele liga, inverte só não carrega a bateria (já troquei o LM324)
-
![More information about "[Ts Shara] Nobreak Ups Compact 600 - TS-100"](https://eletronicabr.com/uploads/monthly_2017_10/UPS-Compact-011-1024x683.thumb.jpg.5143e0e3496ec85de385311a5b4dc931.jpg)
Version 1.0.0
41 downloads
*Arquivo .pdf enviado pelo fabricante* Descrição do arquivo: Fabricante: Ts Shara; Placa: TS-100 Revisão: 00 (Serve para as outras também) Modelo: Ups Compact 600Va -
Preciso da pci, problemas variados. Não sei se estou fazendo o certo, mas agradeço assim mesmo. Tenho dois modelos de ups com problemas, geralmente na saída quando a energia falta ao circuito!
-
dúvida Esquema Elétrico Nobreak Enermax Yup-e 600VA - 22.06.330P
nilfilh1 posted a topic in Fontes & No-Breakes
Boa tarde, Gostaria de solicitar o esquema elétrico do Nobreak Enermax Yup-e 600VA versão 22.06.330P. Estou com 3 em bancada e necessito do esquema elétrico específico para conseguir encontrar a causa raiz do problema de cada um. Desde já agradeço pela atenção. -
tutorial Esquema Elétrico Nobreak Enermax Yup-e 600VA - 22.06.330P
nilfilh1 posted a topic in Tips and Tutorials for Fonts and Nobreaks
Boa tarde, Gostaria de solicitar o esquema elétrico do Nobreak Enermax Yup-e 600VA versão 22.06.330P. Estou com 3 em bancada e necessito do esquema elétrico específico para conseguir encontrar a causa raiz do problema de cada um. Desde já agradeço pela atenção. -
Visualizar Arquivo [Ts Shara] Nobreak Ups Compact 600 - TS-100 *Arquivo .pdf enviado pelo fabricante* Descrição do arquivo: Fabricante: Ts Shara; Placa: TS-100 Revisão: 00 (Serve para as outras também) Modelo: Ups Compact 600Va Uploader c4amazon Enviado 02-10-2017 Categoria Diversos
-
Estou com um problema em um TS Shara UPS mini 600VA, segue informações: - Bateria nova, adquirida a 2 meses e funcionando perfeitamente, testada em outro aparelho; - Aparentemente o nobreak carrega a bateria pois ela tem carga; - Aparelho liga normalmente na tomada e funciona todas as tomadas, tanto as protegidas quanto as protegidas + bateria; - Quando ligado na tomada, do nada ele tenta entrar no modo bateria, mesmo com energia na rede, fecha curto na entrada de energia fazendo a energia da rede cair (percebido pela queda na iluminação do local que está no mesmo circuito) e como ele não consegue entrar no modo bateria, todas as cargas ligadas nele são desligadas; - Fazendo o teste manualmente, quando retirado da tomada, o nobreak apita rapidamente, não entra nem por um segundo na bateria e então desarma. Processos já realizados: - Resolda de toda a placa (conforme uma solução de outro colega aqui do forum) - Medição dos cabos da bateria - sem a bateria (6V) - com a bateria (12,7V) - Medi os diodos D1, D2, D3 e D4 sendo o D3 e D4 apresentando a medida de 42kohms tanto do anodo pro catodo quanto ao contrário, não tenho o esquema para entender o porque desta leitura. - O D11 apresenta resistência baixa entre seus polos, em ambos os sentidos, porém fora da placa ele está perfeito. Enfim, não tenho osciloscópio então qualquer ajuda que use apenas um multímetro é bem vinda! rsrsrs -
dúvida nobreak reagtech nsv 600va std-ti problema ao desligar
Andre Balla posted a topic in Fontes & No-Breakes
boa tarde!! pessoal sou novo postando perguntas aqui, bom vamos a encrenca estou com um nobreak reagtech 600va, oque está acontecendo com ele é o seguinte, bateria trocada ok tensão de carga de bateria ok, ligo o nobreak na tomada pressiono o botão de ligar ele bipa liga normalmente se eu tirar ele da tomada ele vai para a bateria sem problema algum, quando coloco novamente o cabo na tomada ele volta a rede tudo certo, o problema esta quando pressiono o botão para deligar ele, ele queima o fusível, ja testei os transistores bc337 bc327 até mesmo troquei eles, testei e troquei os capacitores, testei e troquei o unl2003A que aciona os reles e ate agora nada se alguém tiver uma dica será bem vinda.
