Bom dia pessoal. Eu estou com o problema do "plim" no meu xbox one fat, 5 bobinas, rev F já verifiquei as tensões, e está chegando tudo normal 5v 3.3v 1.8 1.1 Porém sou leigo ainda nesse assunto de manutenção de games, procurei na internet alguma boardview ou esquema elétrico e não encontrei dessa versão Gostaria de saber se alguém consegue me ajudar, pois o curto que tem, está na região da GFX (gpu), porém não sei como ver qual componente que está em curto e também não tenho créditos ainda para poder baixar alguma boardview daqui do site
-
Boa noite amigos essa placa mãe veio morta e mexida no entantanto troquei os mosfestes do Vcore onde havia 1 em curto a placa voltou a ligar mas fica sem video. Notei que não tem tensão em 2 bobinas perto do processador . Nas acho tensão em outras bobinas de 3,3v e 5 v mas não acho tensão nessa bobina. Se alguém poder me dar uma luz já tem um tempinho que não mexo com notebook .
-
dúvida Hp ALL in one - ipivb-at rev 1.02 - em curto nas bobinas
ama.tech posted a topic in Motherboards, PCs, All in One & Cia
Boa tarde amigos. Solicito ajuda para tentar solucionar o problema desta placa por favor. O seguinte defeito foi relatado pelo cliente, o PC liga, roda o fan mas não apresenta vídeo. Ao desmontar o PC eu fiz uma análise visual e não identifiquei nenhum componente ruim ou faltando, então prossegui com os testes. Troquei processador, memória e nada. Então comecei a medir as tensões de entrada, percebi que em alguns mosfets não tinham as tensões exatas, então tentei o mosfet com o multímetro e os mesmos apresentam curto entre source e dreno, então retirei um Mosfet apenas e o mesmo estava bom fora da placa e a linha ainda estava em curto, então retirei os dois indutores que faziam parte da linha em curto, e os curtos nós mosfets sumiram. Tentei injetar tensão na linha que estava em curto no ponto da bobina e o único componente que aqueceu foi o Chipset. Tanto na bobina de baixo quanto a de cima. Outro detalhe é que a linha que estão esses capacitores está em curto também, todos os capacitores marcados na imagem estão em curto. Espero que os colegas entendam minha dúvida. Obrigado. Segue as imagens, Estou marcando com um x as bobinas retiradas, e com um ponto azul os capacitores em curto. Também estou apontando o chip que aquece.
-
devolvido Asus Z450L / Placa Z450LA REV:2.0 / liga e desliga
gibua posted a topic in Identificação e Equivalência de Componentes
ola pessoal boa tarde a todos e o seguinte estou com uma placa mae que veio de outra assistencia e vi que mudarão uma bobina da placa mae tipo e ela esta aquecendo muito ao ponto de queimar o dedo a bobina original e um R24 e a q foi instalada a R15 esse sera o motivo dela esta aquecendo muito ? obs: o equipamento liga com tempo desliga se conectado a bateria liga e desliga em seguida placa mãe ASUS z450la não sei se o top esta no local certo caso nao mim desculpem agradeço a topos -
Ola pessoal boa a todos,estou com um PS3 slim com o seguinte problema,ele não sai vídeo tanto no Av quanto no HDMI,medi o Ci e estava em curto,então retirei e sumiu o curto,só que retirando o Ci saiu 2 bobinas logo a frente do Ci então comprei um kit de bobinas do PS4 só que elas são um pouco diferente da do PS3,mas o pinos de solda bati certo,a "pergunta é será que eu posso colocá-las no lugar das anteriores?"
-
Micrografia de microscópio eletrônico de varredura de um microindutor laminado, com aproximadamente 80 micrômetros de diâmetro, visto de uma extremidade olhando para dentro. [Imagem: Wen Huang et al. - 10.1126/sciadv.aay4508] Bobinas em miniatura Necessárias em todos os equipamentos elétricos e eletrônicos, só muito recentemente as bobinas, ou indutores, foram finalmente miniaturizadas. Um indutor é um componente passivo que armazena energia na forma de um campo magnético, sendo tipicamente usado para filtrar frequências indesejáveis. Agora, a mesma equipe responsável por aquele feito conseguiu otimizar suas bobinas miniaturizadas para que elas alcancem até 1.000 vezes mais indução do que seus protótipos iniciais, atingindo o nível de desempenho exigido pela indústria. Wen Huang e seus colegas da Universidade de Illinois, nos EUA, construíram um chip com uma área 100 vezes menor do que a tecnologia atual, e capaz de fornecer várias dezenas de militesla de indução magnética. Usando tubos autoenroláveis preenchidos com nanopartículas magnéticos - a equipe chama o material de "membrana enrolada" -, a tecnologia garante uma distribuição condensada do campo magnético e um armazenamento de energia no espaço 3D, mas mantendo a pequena área necessária para caber em um chip. "Anteriormente, o processo de autolaminagem era acionado e ocorria em uma solução líquida. No entanto, descobrimos que, ao trabalhar com membranas mais longas, isso permite que o processo ocorra na fase de vapor, o que nos dá um controle muito melhor para formar voltas mais apertados e mais uniformes," disse o professor Xiuling Li - cada volta adicional de uma bobina aumenta a sua indutância. Processo de fabricação das bobinas miniaturizadas. [Imagem: Wen Huang et al. - 10.1126/sciadv.aay4508] Núcleo de ferro e calor Outro acréscimo importante nos novos microchips indutores foi a adição de um núcleo de ferro sólido, na forma de nanopartículas. "Os indutores mais eficientes são tipicamente um núcleo de ferro enrolado com fio metálico, que funcionam bem em circuitos eletrônicos onde o tamanho não é tão importante," disse Li. "Mas isso não funciona no nível dos microchips, nem é propício ao processo de autolaminagem, por isso precisamos encontrar um modo diferente [de obter o mesmo resultado]". Mas ainda há alguns problemas para que essas bobinas quase 2D possam auxiliar na miniaturização dos aparelhos do dia a dia, a principal delas sendo a dissipação do calor, que nunca foi um problema sério nas bobinas grandes, mas que atrapalha nas dimensões alcançadas agora. Fonte: https://www.inovacaotecnologica.com.br/noticias/noticia.php?artigo=bobinas-miniaturizadas-integradas-chip&id=010110200227#.Xl1GaR9KjIU
-
Solicito esquema eletrico da placa mae Dell PMN:VJ40T REV:A00, a mesma liga a fonte, mas nao da imagem e nem da tensão nas bobinas em volta do processador, preciso do esquema eletrico para ver qual o mosfet de entrada- 3 replies
-
- 1
-
-
- dell
- pn:vj40t+rev:aoo+
- (and 5 more)
-
Olá senhores, esses dias entrou uma Samsung NP270E5G-XD1BR / Lampard 15LE BA41-02332A com o seguinte sintoma após poucos minutos esquentava muito e travava, formatei ela e não desligou, porém assim que instalei o driver de vídeo dedicado Nvidia ela começou a fritar o cooler e dar tela azul, decidi fazer um procedimento que dá certo em alguns modelos de Dell que é desabilitar o chip dedicado e deixar ela apenas pela Intel Grafics 4000 Primeiro removi apenas a bobina, depois em segunda instancia removi a BGA de vídeo dedicado Nvidia, a máquina ligou, deu vídeo normalmente, porém ainda está tendo problemas quanto ao acionamento do cooler, outro detalhe, eu já regravei a BIOS. Alguém já pegou algum caso assim, ou sabe se tem que fazer algo a mais para desabilitar o vídeo dedicado que eu não fiz, mudar alguma resistência como no caso dos Dell? -
dica Tensão das Bobinas VCore ~30% Menor é Sinal de CPU Incompatível
14bis posted a topic in Treinamento Motherboards
Olá Aqui é muito comum surgir placas-mãe "peladas" e sem processadores para testes. Por questão de tempo, não confiro compatibilidade de CPUs no site da fabricante Se não dá video, já confiro a tensão do VCore. Percebí que muitas placas-mãe com a tensão do VCore ~30% menor, em todos os casos se mostraram, aqui, como incompatibilidade. Por exemplo, VCore deveria ser 1,05v e obtêm-se 0,74v. Pode substituir o processador E se ainda tem tensão na bobina da RAM, geralmente, e não dá video, é sinal de zinabre. Quando a placa-mãe liga, meu processo é sempre conferir a tensão do VCore, tensão da RAM e já partir para a tensão dos pinos 1 e 8 da BIOS. Se tudo estiver ok, utilizo produtos de remoção de zinabre e retorno para o teste. Caso não haja tensão em um dos três setores, a placa é separada para análise posterior Att. -
dúvida Asus X450L Placa X450LC Rev: 2.2 Placa n apresenta tensões em algumas bobinas
CTM Informatica posted a topic in Notebook's
Estou com essa placa na bancada nas bobinas apresentadas na imagem e o ci pwm sem tensão, procuro alguma ideia para solucionar o problema. Obrigado desde já !
-
devolvido Gigabyte GTX1080 G1 | Bobinas que alimentam a GPU em curto
Carlos Alberto Klafke Filho posted a topic in Video Cards
Fala pessoal, essa 1080 chegou aqui sem dar imagem, liga o pc a tela acende mas não aparece nada. Logo aferi as bobinas que alimentam a GPU, todas elas estão apresentando 0,2ohms, como não manjo muito de placa de video fiquei na dúvida se isso não indica GPU com problemas, não cheguei a testar os mosfets pq todas as bobinas apresentam a mesma resistência.
-
Boa tarde, meu Nome é Mauricio Ferreira , conheci o site atraves de pesquisa google, pois necessito de muitas informações em minha area de atuação, trabalho em uma revende e assitencia tecnica de informatica e automação , assim necessito de muitos informações.
-
dúvida Dúvida sobre as bobinas de 3v e 5v em placas de notebook
Caverna do Edu posted a topic in Treinamento Notebooks
Estou começando na parte de reparos em notebooks e estou com uma placa que não liga, a tensão de 19v esta aparentemente normal, mas nas bobinas que sai 3v e 5v não tem tensão nenhuma, a duvida é a seguinte: essas tensões aparecem somente quando a placa liga ou elas ja aparecem quando conecta a fonte( deixando claro que testei tudo usando a fonte) e mais uma duvida, qual é o compenente responsavel por gerar essas tensões. Bom por enquanto é só isso, desde ja agradeço -
dúvida Componente pegou fogo derreteu carcaça do notebook
Warley Santana posted a topic in Notebook's
Olá! Tenho um notebook samsung expert x23, ultimamente ele estava esquentando muito, esses dias deixei ele ligado a noite baixando uns filmes, quando acordei ele já não ligava mais cheirei a ventoinha estava com o cheiro de queimado! Hoje abrir ele é vi um componente torrado chegou a derreter uma parte da carcaça do notebook... Minha dúvida é se esse componente poder ser trocado, se vai resolver o problema, se é caro? Segue as especificações e fotos Modelo: NP300E5M Oque tá escrito no componente queimado : 2R2 719 RER DESDE JÁ OBRIGADO! NÃO ENTENDO MUITO SOBRE ELETRÔNICA!
-
dúvida Notebook Lenovo-g40-80- aclu3/aclu4 uma nm-a362-Não liga, mesmo com todas as tensões
Shion posted a topic in Notebook's
Olá! Bom dia, boa tarde ou boa noite a todos! Primeiramente peço desculpas se estou no local errado do fórum. Bem, eu estou com esse notebook na bancada, que segundo a pessoa dona dele disse que ele estava funcionando normalmente com a bateria, porém não carregava a mesma e logo que descarregou a bateria o mesmo parou de funcionar. Fiz o teste na fonte e a fonte está OK! Esse notebook e aquele do carregador com a ponta retangular, eu não tenho esse adaptador para minha fonte de bancada, então injetei tensão com as pontas jacarés mesmo, ao fazer isso, ele apresenta um curto de 0,04 na fonte de bancada, mas apresenta as tensões de 5v e 3v. Já dei uma inspecionada na placa e não achei nenhum capacitor estranho ou em curto. Tenho pouco experiencia ainda na área, com apenas 6 meses. Preciso muito de uma luz!! -
Boa noite profissionais... Tenho uma bobina de bomba de ar (compressor com diafragmas), o meu compressor trabalha com 220V, mas a máquina que eu tenho (Yaxun 701B) funciona no 110V, eu desmontei a bobina desenrolei as duas bobinas e as enrolei novamente com a metade das espiras, montei tudo novamente mas não percebi melhoria na vazão de ar criada dentro da bomba. Eu gostaria de saber como faço para calcular a quantidade de espiras e ou comprimento do condutor assim como o diâmetro do mesmo, para ter uma eficiente ligada nos 110 volts.
-
Olá amigos, sou novo no mundo da eletrônica, e tenho interesse em manutenção de celulares, pcs e notebooks, estou aqui para aprender e contribuir.
-

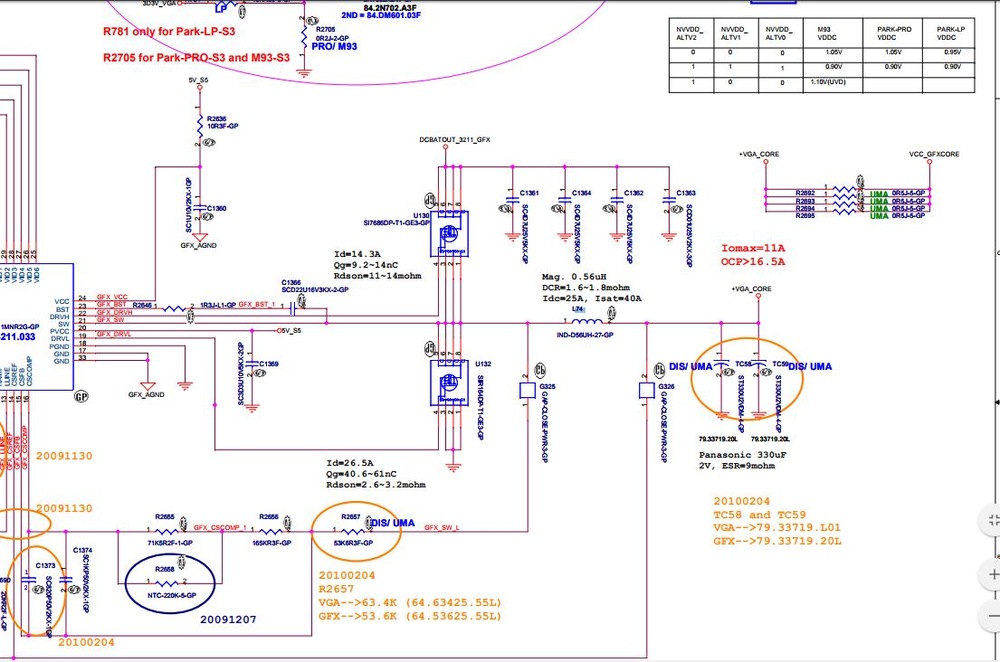

Esse Sony esta com um problema de as vezes ligar e as vezes não, e quando não liga eu percebi que existe um curto nas bobinas L68, L73 e L74 com o GND da placa, eu retirei o U121 e retirei as bobinas que mencionei e percebi que a L68 está em curto com o terra do lado 2 da bobina, a L73 também do lado 2, e a L74 também do lado 2. Em seguida injetei 1V no lado 2 da L68 (podia ser nas outras também) e a corrente subiu pra 1A mas nada esquentava aumentei um pouco até alcançar 2A e percebi que o processador i3 esquentava um pouco, retirei o BGA e o curto continuava, injetei novamente na bobina e o BGA do PCH passou a esquentar um pouco, retirei ele o então o curto sumiu. Agora a pergunta é: será que eu devo fazer o reballing do PCH pra ver se o curto volta? ou eu devo procurar noutros componentes da placa? Fazer um reballing vai estressar o chip, e se eu precisar retirar denovo aí complica. Esquema: https://eletronicabr.com/forums/topic/124614-esquema-schematic-sony-mbx-229-wistron-cadiz-cp-09941-1m-rev-1m-2350pdf/ Segue alguns prints pra ajudar: L68 L73 L74
-
Para quem ficou mendingando procurando as tensões nas Placa mãe All In One AOC M2011 - 715g4757 Mod 000 0060, essas tensões são nas bobinas Visualizar Arquivo Eu fiquei procurando por essas tensões e não conseguia, foi quando coloquei um desses para funcionar e compartilhar com vocês. Uploader brazriva Enviado 30/05/2024 Categoria AOC -
boa tarde a todos os parceiros peguei um aparelho all in one que já havia passado por 2 assistencia o aparelho não liga e ao avaliar vi que estava sem os mosfets de alta e de baixa da linha primaria 3v e 5v nos locais onde pesquisei não tinha esquema eletrico pesquisei e conseguir achar uma foto da placa pelo google conseguir identificar um mosfet mais o restante não encontrei o pwm primario é 12253 já fiz o reparo do real problema da placa mais não tenho como fazer nem um teste sem colocar os mosfet se alguem tiver uma foto com a identificação ou souber qual o compativel pra colocar fico grato des de ja muito obrigado a todos
-
Quais das bobinas eu preciso medir para encontrar os 3.3v e 5v da placa, eu medi o pino 8 da bios e estava chegando 0.3v, o que é baixíssimo. São essas as bobinas?
-
dúvida Se tirar uma das bobinas o vcore ?
adriano vasco posted a topic in Motherboards, PCs, All in One & Cia
Boa tarde galera! Tô com uma dúvida sobre o vcore.Se tiver uma tensão muito alta ou baixa depois das bobinas ele vai ficar armando e desarmando toda hora certo? Mas e se eu tirar uma das bobinas isso também acontece? Seguindo essa mesma lógica do meu comentário deveria desarmar sim,já que ele vai chavear o mosfete e perceber que depois da bobina não tem nada(deveria desarmar por baixa tensao),mas e na prática,será que isso acontece mesmo? -
Bom galera, comprei um ps3 slim recentemente para uso próprio, ele funciona normalmente, porém fui abrir ele para um limpeza e troca de pasta térmica e me deparei com isso. Ele está sem as bobinas do CI HDMI, provavelmente alguma técnico incompetente tirou por causa de algum curto, e não fez a substituição. Minha dúvida, é seguro utilizar o PS3 dessa forma ou tem algum perigo? Não quero dor de cabeça, devo comprar as bobinas e tentar fazer a solda?
-
devolvido Valores mais usados em Bobinas e Capacitores SMD
rbmoreira posted a topic in Eletrônica em Geral
Pessoal, tenho visto alguns esquemas onde não informa os valores de bobinas, qual seria os valores mais usados em capacitores e bobinas smd 0402/0603/0805 para fazer aquisição e deixar de reserva ? Bobina pode usar qualquer uma desde que o tamanho seja compativel? ou precisa ser o valor certinho? isso segue no mesmo padrão dos capacitores ceramicos smd ? vlw
