 em análise Dell Inspiron 7348 / cottonwood 13321-1 / Não carrega bateria
Fabricio Lago postou um tópico em Notebook's
Chegou esta máquina que não carrega nem com a bateria nova. Não identifiquei o circuito de charger perfeitamente então preciso do esquema. Peço a ajuda dos amigos. -

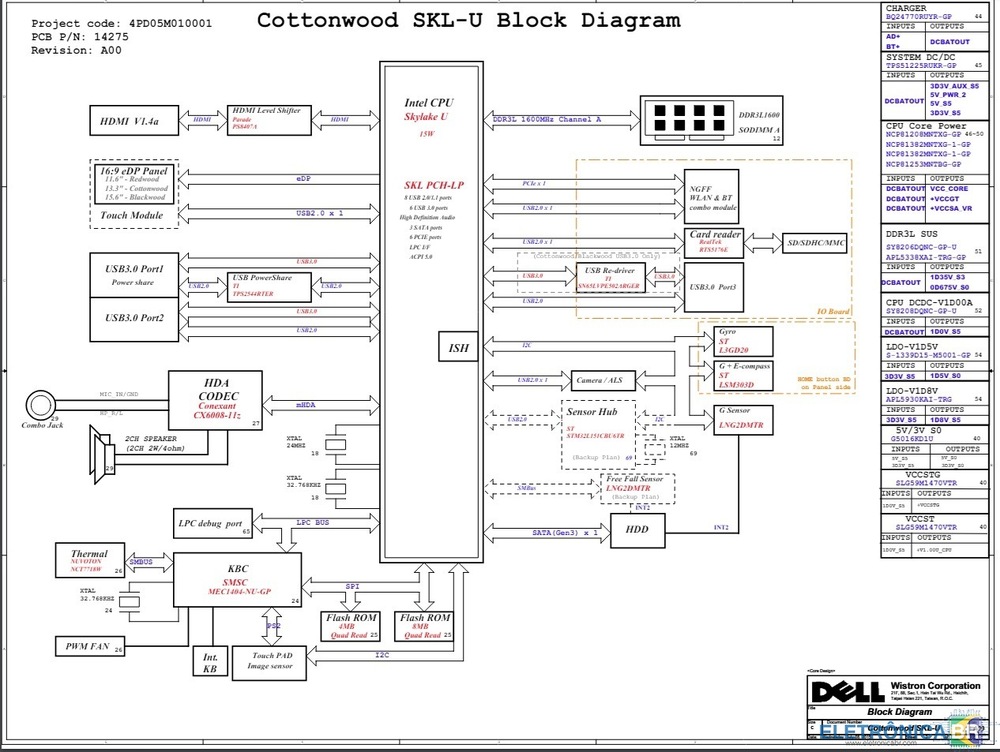

 esquema Dell Inspiron 3153/3158/7353/7359/7568 Cottonwood 14275-1
FDONATO postou um tópico em Gerenciador de arquivos
Visualizar Arquivo Dell Inspiron 3153/3158/7353/7359/7568 Cottonwood 14275-1 Dell Inspiron 13-7353 (Cottonwood 14275-1) Schematics Inspiron 7568 2-in-1 14275-1 cottonwood_skl_u_a00_0723_1900 Uploader FDONATO Enviado 08-08-2020 Categoria DELL -
 devolvido Dell Inspiron I15-7558 - Cottonwood 13321-1 desarmando o carregador
Rods postou um tópico em Notebook's
A fonte desarmava quando conectada. Injetando apenas 5V com 1,5A, na entrada do dcjack já descobri o PD4201 em curto. Removi da placa, constatei o curto com ele fora da placa e nos pads tbm não havia mais curto. Achei um componente igual em uma placa dell DNE40, pelo datasheet é um zener de 600W, troquei e o carregador não desarma mais, só que ainda há curto na placa pois ela esquenta e não liga, principalmente o CI de áudio, rapidinho frita o dedo, alguns outros pontos tbm esquentam, mas nada tão rápido qt o ci de áudio. O processador tbm aquece rápido. Gosto de ouvir qualquer opinião dos amigos, antes de tirar o ci de áudio para verificar se é ele o responsável. Data sheet do zener: https://pdf1.alldatasheet.com/datasheet-pdf/view/171154/ONSEMI/1SMB22AT3G.html Seguindo esse esquema -

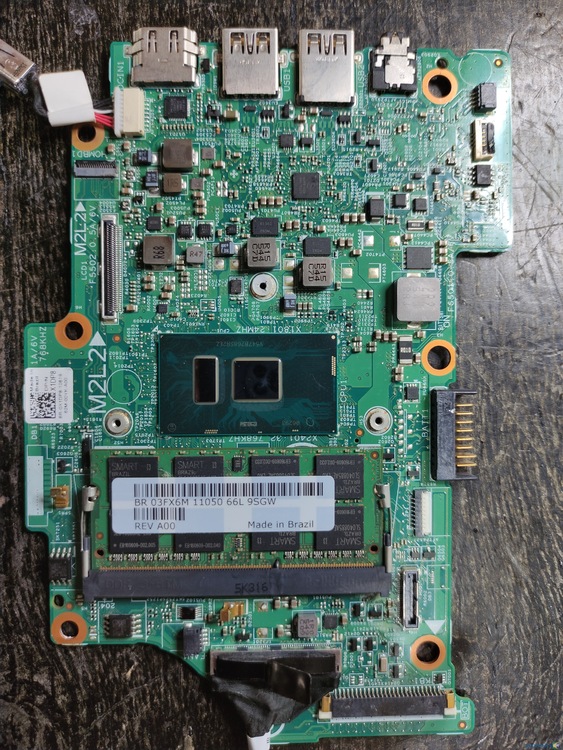

 em análise Dell Inspiron 13-7359 / COTTONWOOD MLK MB 14275-1 Rev: A00 / Não liga.
yatm postou um tópico em Notebook's
Olá a todos, estou com um notebook Dell modelo Inspiron 13-7359 placa mãe P/N.: COTTONWOOD MLK MB 14275-1 Rev: A00 Not não liga nada, segundo o cliente uma máquina de corte a Laser estava conectado na porta USB do notebook funcionando, quando deu um raio e tanto a máquina de corte veio a queimar a placa lógica, quando o notebook veio a desligar e não ligava mais... Gostaria que me auxiliasse nessa placa, pois verifiquei as PLs e estão zeradas não tem nem 5v e 3v Somente os 19v na entrada, ligando a placa mãe na fonte assimétrica também não tem consumo nenhum... A única Pl na placa que está com voltagem (PL4401) está marcando 13v Obs: desconfiei que poderia ser o PU4503 (TPS51225RUKR) que gera as tensões de 3D3V_S5 e 5V_S5 troquei ele por um novo mas não deu nenhum sinal. Troquei também por um novo o ci de charge (PU4401) mas a placa continuou sem tensões nas PLs... -
 bios BIOS DELL INSPIRON 13-7347 P57G001 COTTONWOOD MB 13321-1
diaulasjr postou um tópico em Gerenciador de arquivos
BIOS DELL INSPIRON 13-7347 P57G001 COTTONWOOD MB 13321-1 Visualizar Arquivo BIOS DELL INSPIRON 13-7347 P57G001 COTTONWOOD MB 13321-1 Temos uma clear me e uma convencional retirada de equipamento em pleno funcionamento Todas testadas Uploader diaulasjr Enviado 19-08-2020 Categoria DELL -
 bios Inspiron 7568 2-in-1 | cottonwood 14275-1
softwaredata soluções para informatica postou um tópico em Gerenciador de arquivos
Inspiron 7568 2-in-1 | cottonwood 14275-1 Visualizar Arquivo Inspiron 7568 2-in-1 | cottonwood 14275-1 RETIRADO DE PLACA FUNCIONANDO MX25L6405 8MB MX25L3205 4MB Uploader softwaredata soluções para informatica Enviado 20-05-2021 Categoria DELL -
 bios Inspiron 7568 2-in-1 | cottonwood 14275-1
softwaredata soluções para informatica postou um tópico em Gerenciador de arquivos
cottonwood 14275-1 Visualizar Arquivo Inspiron 7568 2-in-1 | cottonwood mlk mb 14275-1 ARQUIVO 8MB MX25L6405 ARQUIVO 4MB MX25L3205 Uploader softwaredata soluções para informatica Enviado 20-05-2021 Categoria DELL-
- cottonwood
- 14275-1
-
(mais 3)
Tags:
-

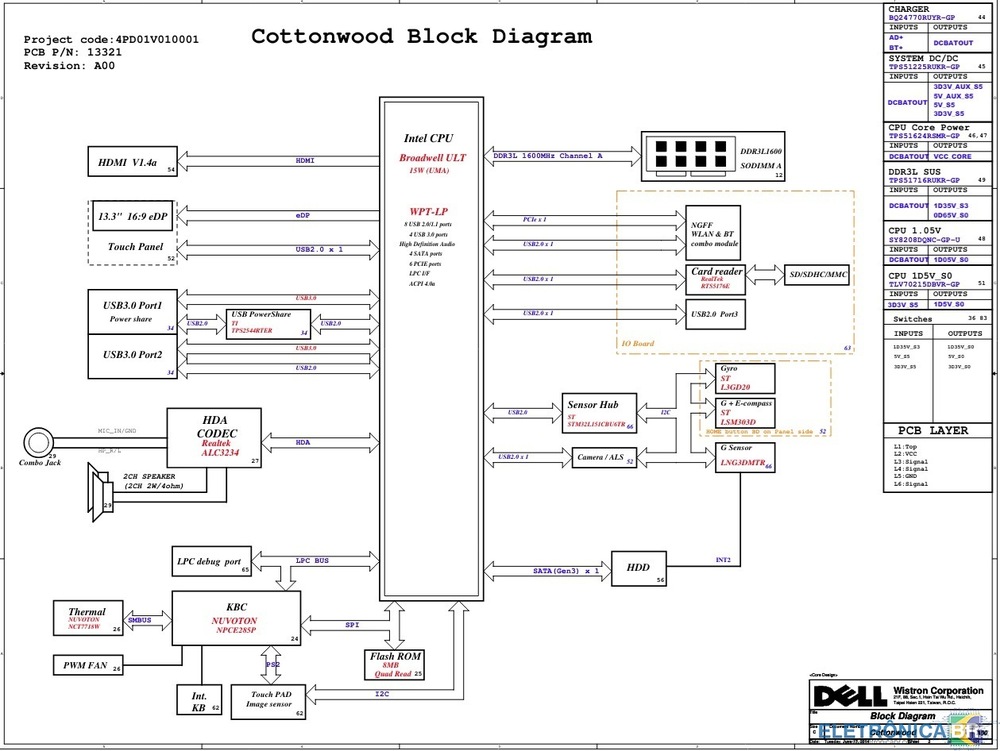

 esquema DELL notebook Inspiron 13 motherboard Cottonwood 13321-1 rev: AOO
newton.cardoso postou um tópico em Pedidos de esquemas ou bios de MotherBoards e All-in-One.
Olá a todos, Vi que há um arquivo de esquemático dessa motherboard disponível aqui no EletrônicaBR, estou seguindo o procedimento recomendado para obter um joinha e conseguir baixar o mesmo. O altofalante do notebook em questão falhava, e o usuário corrigia temporariamente esse problema ao apertar a carcaça em um ponto específico. Porém esse procedimento acabou causando curto circuito em um regulador buck TPS5122, marcado na figura. Retirei o CI mas ainda há um curto, queria conferir o esquemático. Att -
-
- 1
-
- wistron
- cottonwood
-
(mais 3)
Tags:
-
-
- wistron
- cottonwood
- (mais 5)
-
 bios Inspiron 7568 2-in-1 | cottonwood 14275-1
softwaredata soluções para informatica postou um arquivo em DELL
-
-
 boardview WISTRON Cottonwood SKL-U 14275-1 - BoardView (.BRD)
kotnatan postou um tópico em Gerenciador de arquivos
View File WISTRON Cottonwood SKL-U 14275-1 - BoardView (.BRD) WISTRON Cottonwood SKL-U 14275-1 - BoardView (.BRD) Submitter kotnatan Submitted 01/12/2021 Category DELL- 2 respostas
-
- 1
-
- wistron
- cottonwood
-
(mais 3)
Tags:
-
 boardview WISTRON Cottonwood SKL-U 14275-1 - Component Finder (.PDF)
kotnatan postou um tópico em Gerenciador de arquivos
View File WISTRON Cottonwood SKL-U 14275-1 - Component Finder (.PDF) WISTRON Cottonwood SKL-U 14275-1 - Component Finder (.PDF) Submitter kotnatan Submitted 01/12/2021 Category DELL-
- wistron
- cottonwood
- (mais 5)
-

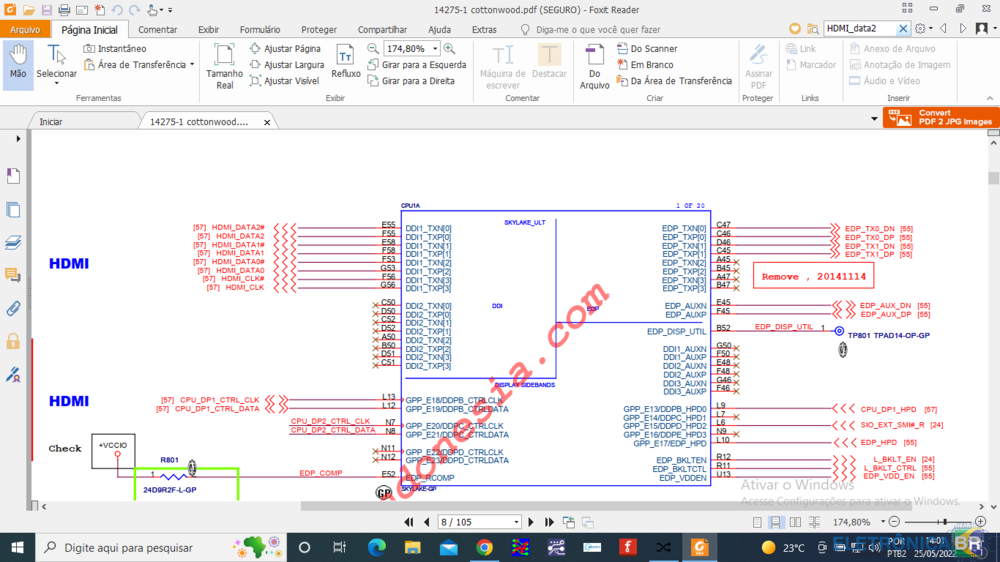

Boa tarde, estou com esse dell e o mesmo não possui vídeo na saída hdmi, já testei conector ( continuidade entre pinos de entrada e saída do cabo hdmi ), testei diversos cabos, atualizei drivers e bios, conferi todo o circuito do controlador U5701 e as alimentações estão ok... oque achei um pouco estranho e alguém me corrija se eu estiver errado são os sinais de onda de todos o setor do cpu responsável pelos sinais de entrada do ci de hdmi... vou postar a foto do setor e apenas uma foto do osciloscópio pois os sinais são todos iguais...
-
Olá a todos. Estou analisando esta placa que inicia o start e logo em seguida desliga. Encontrei algo que nunca tinha visto, prestado atenção ou vendo errado e gostaria de saber para que serve, esta configuração de capacitores.
