Estou com esse nobreak na bancada ele só liga na tomada se tiver com uma bateria conectada nele, sem bateria não liga, verifiquei q não tem tensão do secundário do t 1 mas no primário tem 11 v, verifiquei os resistores R55,R84 e R85 e não estão abertos . Estou meio perdido gostaria de uma ajuda e um esquema a placa e 640-0258a-rev6

Gostaria de algum curso sobre fontes chaveadas para aplicar em fontes de PS4.

CONHECI A ELETRONICA BR ATRAVES DO GOOGLE. SOU TECNICO FORMADO COM 18 ANOS EXPERIENCIA EM MANUTENÇAO. POSSUOEXPERIENCIA EM MANUTENCAO DE FONTES NOBREACKS ESTABILZADORES DE TENSAO E PLACAS ELETRONICAS EM GERAL TENHO 59 ANOS E TRABALHO A 18 ANOS COM MANUTENÇÃO EQUIPAMENTOS DE RADIOTERAPIA, TRATAMENTO DE CANCER. SURGIU OPORTUNIADDE DE REPARO EM EQUIPAMENTOS NO HOSPITAL ONDE PRESTO SERVIÇOS, COMO NOBREACKS ESTABILIZADORES E FONTES CHAVEADAS.

pessoal, este e um aparelho acer modelo e1-572-6638 com placa mae v5we2 la-9532p rev 1a que nao liga as fontes de 3v3 e 5v0 no inicio detectei queimado o transistor pq302 na entrada de vin do adaptador de energia, feita a troca a placa mae nao liga de jeito nenhum as fontes das bobinas pl402 e pl403 de 3v3 e 5v0 respectivamente, nada esquenta fora do normal, o consumo da placa e de 0,01a o botao power aciona normal sinal do botao presente no sio chip u28, alimentaçao do sio normal, ja foi feita a troca dos chips pwm das fontes pu402 e pu401 tambem foi feita a tyroca do sio chip u28 sem resultados satisfatorios preciso de ajuda pra saber como posso seguir a linha deste defeito, obrigado.

Olá! Estou com esta tv que chegou com os dois transistores w20nm60 em curto q103 e q104. Também alguns componentes smd q113, d151. Troquei pois tenho uma placa da mesma de sucata. Troquei também os dois ci smd que faz oscilar a fonte, Mas mesmo assim não sai 12v e 24v. Baixei o esquema e não tem a fonte. Alguém teria o esquema da fonte, ou alguma dica? aA fonte é a yp4201.

oi amigos to tentando colocar uma fonte ps3 no ps4 porem to me batendo nas voltagem da pinagem alguém sabe me dizer como fazer pra achar o gnd ,stb,5v acin det pois quero fazer ele ligar pelo console, estou usando a fonte atx mais não desliga e liga pelo ps4 tenho que desligar na fonte. vou postar as fotos essa e a placa ps4 slim. . essa e a fonte ps3 slim

Boa noite, essa tv chegou com a fonte queimada, foi encontrado alguns componentes em curto: os 2 mosfets (F13NK50Z) chaveador do chooper, ci pwm (L6599D), fusível . Feito a troca dos componentes avariados, liguei a fonte na lampada serie. A fonte standby acionou normal com 5.1v estável. Antes de ligar na tv, liguei o standby (5.1v) via resistor de 1k ao ps-on, a fonte pfc acionou, porém as tensões estão oscilando, sim todas as tensões, pfc, 5.1v standby, 12v, 24v. Isso com a fonte armada na bancada, fora da tv, tinha feito o teste na tv tbm, não ligou. Alguma coisa esta fazendo a fonte desarmar/entrar em proteção.

Boa tarde me desculpe se estiver postando no local errado eu preciso de dicas de fornecedores de hds e fontes de Notebook estava pensando em ir em São Paulo só que na minha cidade não está saindo ônibus para nenhum lugar para ser ter uma ideia essa semana o comércio foi fechado novamente por 7 dias se alguém poder me ajudar ficarei muito grato

Olá pessoal. Estou precisando de uma fonte que emita onda quadrada, porém preciso que o + e o - seja de tensões diferentes. Será que eu usando duas fontes e uma ponte H como comutadora daria certo?

Testador de fontes de PC Visualizar Arquivo Montagem de um testador de fontes de computador. Uploader JAROD Enviado 15-11-2021 Categoria Montagens, projetos e afins

Estudo do circuito integrado CM6800 (fontes chaveadas) Visualizar Arquivo Estudo detalhado do circuito integrado CM6800 utilizado em fontes chaveadas. Uploader JAROD Enviado 17-12-2021 Categoria Fontes & Nobreaks

Pessoal, qria q vcs me ajudassem aki numa decisão com relação a uma fonte atx... A minha rede aki é 220 v, então retirei 2 fios da fonte. São 2 fios laranja; um deles está ligado no meio dos 2 capacitores de filtro e deixei os outros: um preto e um branco que vão ligados diretamente na rede, no caso da minha 220. A imagem exemplifica melhor. A pergunta é... será que vai dá certo quando eu ligar???

Bom dia. Preciso de indicação de bom profissional para reparar minhas fontes corsair ATX de computador. Não encontrei técnico especializado no assunto no Rio de Janeiro. Grato desde já. Alex

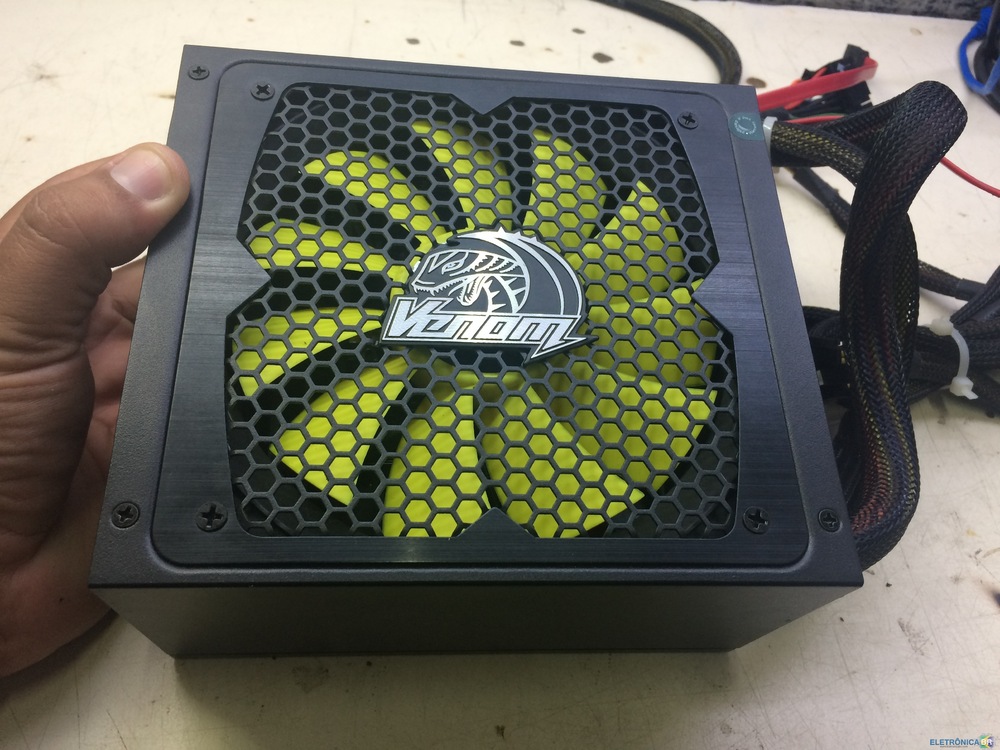

Boa tarde, a todos. Mestres, estou com uma Fonte Atx Akasa Venon - AK-PA085AM03, ganhei ela pois iria ser jogada no lixo, porem ela esta com defeito. A fonte não liga, literalmente, mesmo fazendo o curto no conector de 24pinos,(Fio Preto e Verde). Como nunca trabalhei com fonte ATX, quem poder me ajuda agradeço imensamente. a Fonte nunca foi aberta, ainda esta com o lacre de fabrica.

Como testar as fontes das TVs LCD LED sem o comando Power On da Placa Mãe Visualizar Arquivo Ensina como testar fontes de tvs lcd led sem o comando para ligar que vem da placa principal. Uploader Marcelo Maia Paixão Enviado 14-07-2020 Categoria Eletrônica

parte 1 como funcionam as fontes chaveadas: Pelo seu rendimento, não necessidade de transformadores volumosos e pesados, são as preferidas para os equipamentos de consumo. De fato, o uso de transformadores com núcleos de ferrite, operação em freqüência fixa e não isolamento da rede de parte de seu circuito, limita seu uso a este tipo de aplicação. Nas bancadas dos laboratórios de desenvolvimento, para o montador amador ou que está desenvolvendo um projeto, as fontes lineares ainda são as preferidas. Neste artigo de nosso livro Fontes de Alimentação, vamos tratar dessas fontes, mostrando quais são suas vantagens e onde são utilizadas. Também teremos alguns projetos práticos. Para que o leitor entenda melhor seu funcionamento, iniciaremos com uma breve revisão do funcionamento das fontes lineares para que elas possam ser comparadas com as fontes digitais. fontes lineares Os aparelhos mais antigos como televisores e outros utilizavam fontes do tipo linear. Nestas fontes, cujo circuito básico é mostrado na figura 1 temos uma etapa retificadora, de filtragem e um circuito regulador linear que se comporta como um resistor variável ou reostato. Neste circuito o transistor Q1 controla a corrente na saída. De acordo com as variações da tensão de saída, um circuito sensor "diz" ao regulador como sua resistência deve variar, aumentando ou diminuindo de modo a agir sobre o circuito de carga compensando as variações de tensão. Desta forma, a tensão no circuito de carga pode ser mantida com boa precisão. Se bem que este tipo de circuito funcione bem e ainda seja usado em muitas aplicações práticas, ele possui algumas limitações importantes. Um deles é que a tensão do circuito é dividida entre o elemento regulador, normalmente um transistor de potência e a carga. Isso significa que o transistor regulador estará sempre sendo percorrido por uma corrente intensa e submetido a uma tensão que varia, dissipando assim muita potência na forma de calor. O rendimento deste tipo de regulador é portanto baixo, com perdas que podem se tornar grandes em circuitos que exigem altas correntes. O segundo problema está no próprio custo do circuito que exige a utilização de transistores de potência com altas capacidades de dissipação e ainda utilizando grandes dissipadores de calor. O próprio uso de grandes dissipadores de calor traz ainda outro problema adicional: o circuito deve ocupar muito espaço e ser bem ventilado. Para superar estes problemas, os equipamentos de consumo que exigem potências elevadas passaram a utilizar um outro tipo de fonte de alimentação que se mostra muito mais eficiente.

Neste artigo discutiremos alguns tópicos acerca de fontes chaveadas aplicadas em amplificadores de potência, no formato pergunta/resposta. o que é "fonte chaveada" ou smps (switch mode power supply)? Tipo de fonte que faz a conversão da frequência da rede elétrica de 50-60Hz para frequências muito mais altas (tipicamente acima dos 20kHz) antes de passar a energia por um transformador isolador/distribuidor de tensões. A tecnologia de fontes chaveadas é um dos campos da eletrônica que mais cresce em todo o mundo e um dos mais destacados assuntos; devido principalmente ao crescente (e mundialmente presente) problema da escassez de energia elétrica. Em inglês esse ramo da engenharia é conhecido por Power Conversion (Conversão de Potência), possuindo muitas ramificações; todas presentes em muitos aspectos de nossa vida moderna (produtos eletrônicos domésticos, industriais, portáteis, iluminação, automotivos, aeroespaciais e muitos outros); fontes chaveadas são superiores as fontes convencionais? Não existe um único aspecto em que as fontes chaveadas não sejam atualmente superiores as fontes convencionais, exceto talvez pela emissão de ruídos. A superioridade das fontes chaveadas é tamanha que hoje em dia as fontes convencionais estão praticamente extintas de nossa vida cotidiana, sem mencionar os casos em que as fontes convencionais sequer podem ser aplicadas; As vantagens mais evidentes das smps: São mais leves e compactas que fontes convencionais. E dependendo da tecnologia empregada essa redução em peso e volume chega a ser drástica; Eficiência superior: isto é, gasta-se menos energia para se obter o mesmo resultado; Aquecimento mais baixo (é devido a essa maior eficiência); Possibilidades de conversão quase ilimitadas. Podem ser usadas para abaixar tensões, isolar, elevar, inverter, espelhar, como fontes de corrente, etc; As desvantagens: Ruídos e interferências, como já citado. Porém um projeto cuidadoso e obediente as normas pode contornar essa deficiência com relativa facilidade; Complexidade e confiabilidade: as smps são muito mais complexas do que as fontes convencionais e isto pode ter algum impacto na confiabilidade. Novamente, um projeto cuidadoso e técnicas refinadas de proteção podem reduzir esse problema de tal maneira que hoje em dia, não é raro as smps serem mais robustas e confiáveis que fontes convencionais equivalentes; Dificuldade de projeto: o projeto de uma smps é totalmente diferente e muito mais complicado do que uma fonte convencional equivalente. O projetista precisa ser fluente em uma série de áreas diferentes (eletrônica de potência, magnetismo, teoria da realimentação, eletrônica analógica, eletrônica digital, interferência eletromagnética, ter o domínio de softwares de cálculo numérico e outros); Necessidade de controle rigoroso na produção em série: fontes chaveadas são especialmente sensíveis as inevitáveis variações de matéria-prima presentes em uma produção em série, especialmente se forem de muito alta potência; é verdadeque tas fontes chaveadas só se prestam a baixas potências? Não. Este é um mito que provavelmente surgiu das dificuldades técnicas de se projetar uma SMPS de alta potência. Outra razão (talvez ligada a esta) reside no fato de que muitos dos grandes fabricantes mundiais na área de semicondutores de potência disponibilizam soluções (quase) prontas, na forma de circuitos integrados e softwares de desenvolvimento de smps de baixas/médias potências (geralmente abaixo de 200W). Estas ferramentas e facilidades, geralmente baseadas em resultados tabelados, infelizmente não se aplicam a projetos avançados de alta potência; onde frequentemente o projetista tem que escrever seus próprios softwares e rotinas de cálculo numérico; o que são fontes ressonantes? Tipo de smps que faz uso de correntes ou tensões senoidais, ao invés das tradicionais ondas quadradas. A conversão quadrada-senoidal é feita por circuitos-tanque ressonantes tipo LC. Técnicas ressonantes aplicadas em SMPS possibilitam recursos poderosos, sendo os principais: Transição entre estados ON/OFF (chaveamento) do tipo “sem perdas”. No jargão da eletrônica de potência isso é conhecido por “soft-switching” (transição suave) ou ainda “transição a tensão zero” (ZVS) ou a “corrente-zero” (ZCS); Nas topologias ressonantes, elementos de circuito normalmente considerados indesejáveis (resistências, capacitâncias e indutâncias parasitas) costumam jogar a favor do aumento da eficiência e da confiabilidade. Em SMPS comuns esses elementos prejudicam grandemente o desempenho, podendo inclusive provocar sua queima; O uso inteligente destes recursos permitem uma redução drástica do stress e do calor gerado pelos semicondutores (transistores e diodos), bem como da emissão eletromagnética (ruídos e interferências), além de aumentar a robustez da fonte em si. Este é um dos assuntos mais pesquisados em todo o mundo. Através destas técnicas pode-se aumentar a potência de uma SMPS sem um aumento proporcional em volume, peso e dissipação de calor. Tais técnicas também geram uma grande melhora na confiabilidade. existe alguma verdade na afirmação "fontes chaveadas não aguentam trabalhar no brasil porque a nossa rede elétrica é ruim"? Nenhuma! Este talvez seja um dos mitos mais propagados e aceitos do mercado de áudio no Brasil. A malha elétrica Brasileira é reconhecida como boa e confiável no mundo todo. E quando existem falhas, estas geralmente são devido a instalações domésticas ruins, que são de responsabilidade dos proprietários do imóvel. Uma prova disso é que no ramo industrial esse mito é quase que totalmente desconhecido. A origem deste mito no mercado de áudio brasileiro é provavelmente devido a: Existência de prédios e casas de show com instalações elétricas inadequadas e/ou de baixa qualidade; fato agravado pela falta de preocupação com o áudio e suas necessidades que arquitetos e engenheiros civis geralmente demonstram. Muitas vezes tais necessidades somente são lembradas na fase final da obra, quando não há muito mais o que fazer, a não ser improvisar! Alguns sequer são capazes de suportar sistemas de áudio e iluminação simultaneamente. Daí vem boa parte da história da “rede elétrica ruim”. Na verdade deveria ser: “das instalações prediais ruins”; Dificuldades técnicas de se projetar e produzir fontes chaveadas de alta potência realmente confiáveis; Temor de alguns fabricantes nacionais frente aos importados de maior tecnologia. Alguns destes fabricantes, incapazes de desenvolver amplificadores realmente modernos, encorajam tal mito; Os amps com fontes chaveadas mais antigos (naturalmente, os “pioneiros”) eram realmente mais susceptíveis a defeitos de vários tipos e não apenas nos estágios de alimentação (quem não se lembra das antigas Carvers?). Também eram mais exigentes quanto a voltagem de alimentação. Hoje, porém, a situação é inversa: amplificadores realmente modernos se adaptam a tensão e a frequência de rede disponível, e não o contrário (fontes universais); o que é fonte universal? Tipo de smps designada a funcionar em qualquer lugar do mundo (daí o termo “universal”), em diferentes tensões e frequências, mantendo seu desempenho e potência inalterados. É um dos tipos mais sofisticados de SMPS devido a grande diversidade de tensões e frequências de rede encontradas pelo mundo (ou mesmo dentro de um único país); fonte "automática" ou "bi-volt automático" é um tipo de fonte universal? Não. Esse tipo de recurso apenas se presta a substituir a antiga “chave 110-220V” por um relê, que faz essa seleção eletronicamente. Para ser universal é necessário que a fonte compense os diferentes valores de tensão ac, bem como as suas inevitáveis variações e mantenha a potência final inalterada. Também precisam se adequar às diferentes frequências (geralmente dentro da faixa de 43 à 63Hz). Somente por esse último motivo, jamais uma fonte convencional de seleção automática poderá receber a designação “universal”; pois que seus transformadores têm de ser calculados para uma frequência fixa de trabalho. Também não existe uma maneira aceitável de fazer uma fonte convencional compensar as variações de tensão ac de modo a manter a potência de saída inalterada; o que é pfc? É um pré-alimentador, que precede uma smps. Sua principal função é a de servir de interface entre a rede elétrica e a smps, de modo que a rede “enxergue” uma carga resistiva, drenando corrente senoidal, ao invés de capacitiva (que gera altos picos de corrente, sobrecargas e distorções exageradas por drenar corrente não-senoidal). É um elemento que contribui para a qualidade da energia elétrica, para a redução do consumo e para a segurança das instalações elétricas. Sua utilização está cada vez mais se tornando obrigatória. Por exemplo, na União Européia todos os equipamentos eletrônicos classificados como sendo de “classe d” (cenelec en-61000-3-2 class-d) tais como: tv´s, monitores de vídeo, computadores, carregadores de bateria, máquinas de lavar, entre outros, têm obrigatoriamente que possuir pfc, o que atesta a sua importância (veja aqui no Blog "Fator de potência e pfc"). Por outro lado, fontes smps de alta potência sem pfc exigem muito mais das instalações elétricas, devido aos picos de corrente e as distorções que geram no cabeamento e nos conectores ac; Outro ponto positivo do pfc é que este poderá dar a smps a capacidade universal, ou seja: a de operar no range 100-260V | 47-63Hz (observar que nem todo pfc tem essa capacidade). quais os tipos de fontes possuem os amplificadores mais presentes em nosso mercado? Crown Macro-Tech (antiga): fonte convencional, mono-volt; Crown linhas it, it hd e Macro Tech-i: smps ressonante com pfc, universal; Crown linhas xti e xti-2: smps ressonante, sem pfc, bi-volt automático; Crest Audio Pro Series (8002): smps ressonante, com pfc, universal; Power Soft K-Series: smps ressonante, com pfc, universal; Next Pro Série Pro-R (todas): smps ressonante, com pfc, universal; LabGruppen fp, fp+ e plm: smps não-ressonante, sem pfc, mono-volt; Behringer i-nuke: smps não-ressonante (nu1000/nu3000) e ressonante (nu6000/nu12000), todas sem pfc, todas mono-volt.

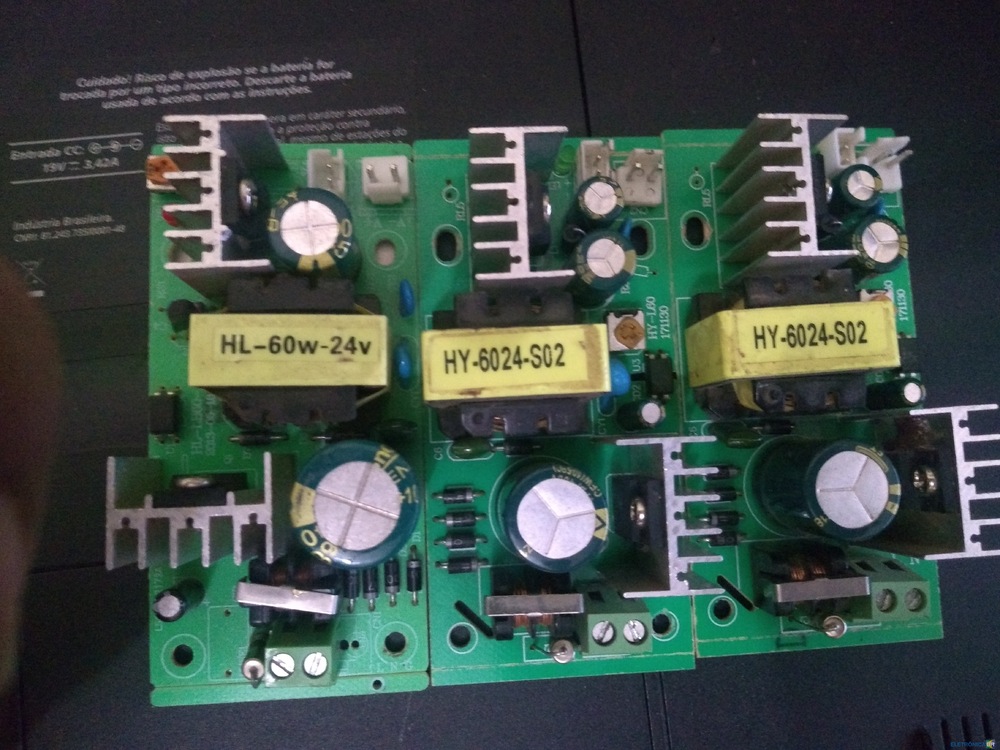

Bom dia senhores! Tenho 3 fontes de canhão de Ledes sendo duas iguais. As 3 fontes sofreram uma sobre carga e uma das 3 torrou um resistor na parte inferior da placa que ficou completamente carbonizado. As outras duas danificou os diodos D1! Não sei se existe esquema dessas fontes para que eu possa se orientar em relação ao resistor e seu valor. Alguém tem como ajudar?

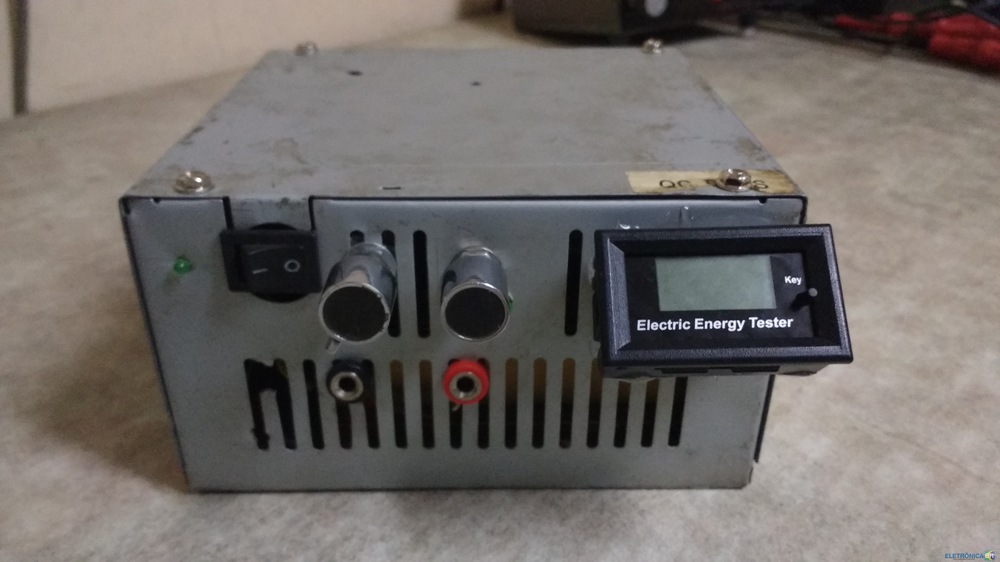

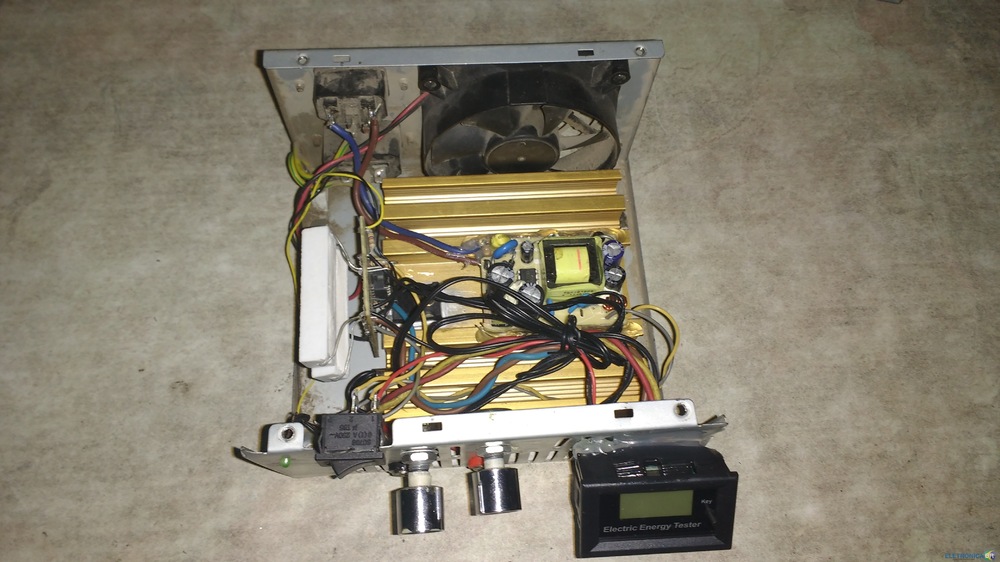

A seguinte carga eletrônica é uma ferramenta útil para testar fontes CC em condições de consumo com tensões de 1V a 50V com uma corrente de carga máxima de 10A. Lista de materiais: 2 resistores de 1 ohm 10w (R4,R6) 1 resistor de 470 ohm 1/4w (R5) 3 resistores de 10k ohm 1/4w (R1,R2,R3) 1 potenciômetro de 2,5k ohm (RV2) 1 potenciômetro de 50k ohm (RV1) 1 mosfet IRFP150N ou semelhante (Q1) 1 dissipador de calor para o mosfet 1 LM358 integrado (U1) 1 LED (D2) 1 interruptor OFF-ON 2 bananas femininas 1 fonte regulada de 12V 500mA 1 Voltímetro - Amperímetro Digital Diagrama de circuito O mosfet (Q1) é aquele que atua como uma resistência variável da carga e seu valor depende da tensão aplicada ao Gate do transistor pelo LM358 (U1), que por sua vez é regulada pelos potenciômetros de ajuste grosso (RV1) e ajuste Fine (RV2), todo o circuito é alimentado por uma fonte fixa de 12V. A operação é simples, ao ligar o circuito e conectar a fonte a ser testada nos terminais Vin e GND, veremos no Voltímetro - Amperímetro a tensão da fonte em teste e a corrente necessária pelos potenciômetros RV1 e RV2. Carga eletrônica concluída

Conheci o Fórum em pesquisa no google Sou técnico em informática e eletrônica de bancada Trabalho com manutenção de hardware e software, Sistemas de CFTV e Alarmes e desenvolvimento de projetos em Arduino. Trabalho com informática desde 2005 atualmente possuo uma assistencia técnica em informática e consultoria em sistemas de segurança

Olá a todos, conheci a Eletrônica BR por meio de pesquisas no Google. Sou Engenheiro eletrônico formado pela UFRJ e trabalhei durante minha vida profissional como analista de sistemas, desenvolvedor de software, afastando-me um pouco da eletrônica. Como me aposentei, estou me reciclando e vossa revista, com seus artigos e fóruns, tem me ajudado muito. Desenvolvi alguns projetos com o Z80, Arduino, ESP 8266 raspberry pi voltados para automação residencial e projetos em eletrônica analógica.de uma forma geral. Também pretendo adquirir conhecimento para efetuar manutenção em notebooks e computadores em geral. Obrigado

PLACA PRPWM(9R2)-72V Visualizar Arquivo PLACA NHS PREMIUM SENOIDAL 2000VA PRPWM(9R2)-72V Uploader LUIZHENRIQUE450 Enviado 25-05-2021 Categoria Fontes & Nobreaks
