Showing results for tags 'h61m'.
-
preciso da boardvieaw da placa ga h61m ds2 rev 1.0 ou similar gigabyte Pois estou tentando reparar a mesma mas sem sucesso. A mesma liga mas nao gera imagem Processador gelado, nem amorna ja procurei componentes em curto,mas ao que parece tudo certo Desde já agradeço
-
Boa noite. Estou com esta minha placa parada aqui com defeito, ela não liga, não dá sinal de nada, e resolvi tentar consertar para remontar um computador aqui pra ajudar nos consertos, pesquisas e para jogos simples. Montei a placa na bancada de teste, ao plugar a fonte consigo as voltagens de stand-by, 5v no Standby (fio roxo), 5v no PS_ON (fio verde) e 3.3v chegando lá no pino de POWER ON. Pois então, ao dar poweron não liga nadinha. Retirei o conector 12v do processador, tentei poweron e também não ligou nada. Desmontei tudo denovo, removi tudo, e saí à procura de curto. Não apresenta curto nos 12v do processador, no conector atx, único lugar que me retorna uma resistência baixa, cerca de 22 Ohms é os 5v, e aqui neste grupo de resistores que faz parte da linha. Parti pra mais uma tentativa. Montei o kit novamente na bancada, e dessa vez decidi jumpear direto no conector atx pra forçar ligar, e a placa ligou, deu vídeo, e pediu pra configurar a bios. -Notei que com a placa somente energizada, o grupo de resistores de 2000 lá na parte superior direita (imagem acima) estava esquentando; -Notei que com a placa somente energizada, não achei voltagem alguma nos pinos da bios; -Notei que se eu jumpear as USB's para 5VStandby, elas são alimentadas sem maiores problemas; Pelo descrito, poderiam me ajudar com esta empreitada?
-
em análise MSI - H61M -E22W8 VER 3.0 - não liga
edipocunha posted a topic in Motherboards, PCs, All in One & Cia
entrou na assistência sem ligar aferi os pinos da Bios e atualizei mas sem sucesso onde posso encontrar o esquemático dessa placa? alguém tem alguma dica por onde começar a análise dela? -
ASROCK H61M HG4 R1.01 e R1.04 Visualizar Arquivo Boardviews das duas revisões R1.01 e R1.04 Uploader Jack O'Neo Enviado 19-06-2020 Categoria Diversos
-
em análise Gigabyte - GA H61M S1 Rev 2.2 - Liga sem vídeo
GameMax posted a topic in Motherboards, PCs, All in One & Cia
Pessoal esta placa apresentou este defeito após um problema com a fonte, ela liga não bipa e não apresenta vídeo, tenho alimentação da memória, tenho vcore, ja regravei a bios com us 3 arquivos aqui do fórum e nada, para tirar a dúvida ja troquei também o cristal X1, a única tensão que esta faltando é na bobina DL6 CPU_VAXG mas até o momento não encontrei nada nesta linha. Este defeito pode ser causado pelo processador, ainda não testei com outro porque também não tenho nenhum por aqui? -
Boa tarde, tudo beleza? Então estou com essa placa 1155 na bancada e fiz alguns teste básicos e se alguém tiver como me ajuda com algo mais fico grato. Tensão no fio roxo da fonte: 5.25v Tensão no fio verde da fonte: 5.01v Pino + Power: 3,36v Na foto vai mostrar que a bios só tem tensão no pino 3: 3.3v o restante 0v Estou pesquisando também no fórum para ver se acho algo a mais, também fiz um jumper na fonte para ver se aquecia algo na placa mas não aqueceu. Estou sem fonte de bancada para injetar tensão A placa tem bastante oxidação também, vou fazer uma boa limpeza nela porém acho que não é isso que está fazendo ela não ligar. Agradeço a ajuda de todos.
-
devolvido ASUS - H61M-E - não tem mais imagem
BlackDiamond posted a topic in Motherboards, PCs, All in One & Cia
Minha Placa Mãe não sobe mais a imagem, começou com uma mensagem em vermelho na BIOs de uma over-voltagem na alimentação do processador que chegava a 1.5v ou até 1.6v e logo foi travando e a imagem desapareceu. Constatei que nos mosfets de alta P1003BDF eu tenho a tensão de entrada 12v no dreno mas, não tenho nada no Gate e no Source e os mosfets de baixa P0603BDF não são alimentados. Cheguei à conclusão que tenho de trocar os três mosfets de alta para ver se a tensão chega até os mosfets de baixa e assim alimentem o processador mas, gostaria da opinião de mais técnicos. -
BIOS Placa Mãe Asus H61m Lx3 R2.0 Visualizar Arquivo Testado e aprovado arquivo ROM Uploader rick22deus Enviado 05-12-2019 Categoria Asus
-
Preciso da d solução -
resolvido Gigabyte - h61m-s1-b3 - não liga
felipecrestanibjj posted a topic in Casos Resolvidos - Motherboards PCs
Placa não liga, nao da sinal nenhum. Medindo no conector 24p encontrei um curto na linha de 3.3v. Porem, injetando tensão o consumo vai a 0.100mah, nada aquece. Sem memória e sem processador também nao Liga. Esquema: -
Olá a todos, estou com essa placa na bancada e ela está sem tensão do Vcore, já troquei praticamente o vrm todo, inclusive o pwm (epu asp1209) mas não mudou o sintoma, não encontrei o datashet desse componente, se alguém tiver disponível somente a parte das pinagens para conferir as tensões de en e vin dele agradeço demais -
doc Asus H61M Guia de reparo power sequence resistências voltagens sinais
Oraculorafa posted a topic in File manager
Visualizar Arquivo Asus H61M Guia de reparo power sequence resistências voltagens sinais Elaborado principalmente para Asus H61M-A Socket 1155 Chipset H61 SIO: NCT5535D Também inclui informações de placas parecidas, como Asus P8H61M-LX3 R2.0 Inclui diagrama de blocos, fluxo de power, sequência de power, fluxo de frequência, pontos de medição de voltagens e resistências, pontos de medição de sinais. Uploader Oraculorafa Enviado 23-08-2022 Categoria Asus -
placa mae gira a fan do processador e da placa de video, mas depois de trocar as memorias ram ela parou de dar video totalmente, desconfio que seja a bios que tenha corrompido]
-
doc Asus H61M Guia de reparo power sequence resistências voltagens sinais
Oraculorafa posted a file in Asus
15 downloads
Elaborado principalmente para Asus H61M-A Socket 1155 Chipset H61 SIO: NCT5535D Também inclui informações de placas parecidas, como Asus P8H61M-LX3 R2.0 Inclui diagrama de blocos, fluxo de power, sequência de power, fluxo de frequência, pontos de medição de voltagens e resistências, pontos de medição de sinais. -
-
-
- 4 comments
-
- 11
-
-
-
A placa não liga pra ser mais específico a fonte nem arma...apenas acende o led indicador da própria placa...? Verifique que a Placa esta em curto na alimentação do processador, no conector p4(conector auxiliar). já retirei todos os capacitores selador que fazem parte do circuito de alimentação do processador... alguém poderia me da alguma sugestão...!??
-
bios Bios MSI - H61M-P20-W8 VER_1.0 - resl.erro 99
Mega Not Informática posted a topic in File manager
Visualizar Arquivo Bios MSI - H61M-P20-W8 VER_1.0 - resl.erro 99 ESSA BIOS FOI TIRADA DE UMA PLACA BOA FUSIONADO.. ELA ESTA EM FORMATO BIN. BKP 100% f. resolvido o erro 99 - MSI - H61M-P20-W8 VER_1.0 ESPERO TE AJUDADO Uploader Mega Not Informática Enviado 12-07-2017 Categoria MSI -
devolvido Asus / H61M-A/BR / Liga sem vídeo, CPU não esquenta
stylebreak posted a topic in Motherboards, PCs, All in One & Cia
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ A placa liga, mas sem vídeo, a PCH esquenta normal, mas o processador não esquenta, só depois de uns 5 minutos ele esquenta levemente. Eu retirei e testei todos os mosfets em volta do processador e estão todos bons e chaveando. Com a placa ligada, eu não tenho tensão nas bobinas próximas ao processador. Eu já regravei a bios com um arquivo encontrado aqui no fórum, mas sem sucesso. Eu troquei todos os cristais dela, por equivalentes de placas funcionando, e do mesmo chipset H61. Na imagem a seguir vou mostrar as tensão que consegui encontrar nos mosfets em volta do processador. O link a seguir é do único material técnico que consegui encontrar dessa placa, mas não me ajudou muito.
-
Estou com essa placa mãe que ao tentar ligar ela gira cooler do processador mas para em seguida e nesse looping. Aferi todas as tensão na placa e estão presente todas elas. Já regravei a bios duas vezes e nada. Se alguém tiver alguma dica e puder ajudar, vou retribuir. -
.thumb.jpeg.52aed3b3a13aa3767ef740f6173366fc.jpeg)
devolvido MSI - H61M E22/ W8 - MS 7788/NÃO LIGA
Alexandre T I posted a topic in Motherboards, PCs, All in One & Cia
Bom dia pessoal! estou com essa placa mãe que não liga nada! faz as primeiras aferições aqui e tenho a tensão de ps_on fio verde 5vsb fio roxo, tenho 5v no Power! mais a placa não da sinal algum, notei que na bios não tenho os 3v no pino 8! essa alimentação só aparece após o start? tenho o esquema mais não tenho a boardviwer. alguém pode da uma ajudar? desde já obrigado.
- 6 replies
-
- 1
-
-
- não lila
- sem tensâo na bios
- (and 3 more)
-
dúvida PLACA DE VIDEO NÃO É INDENTIFICADA PELA PLACA MÃE DX H61M
Rick Miiranda - Oficial posted a topic in Video Cards

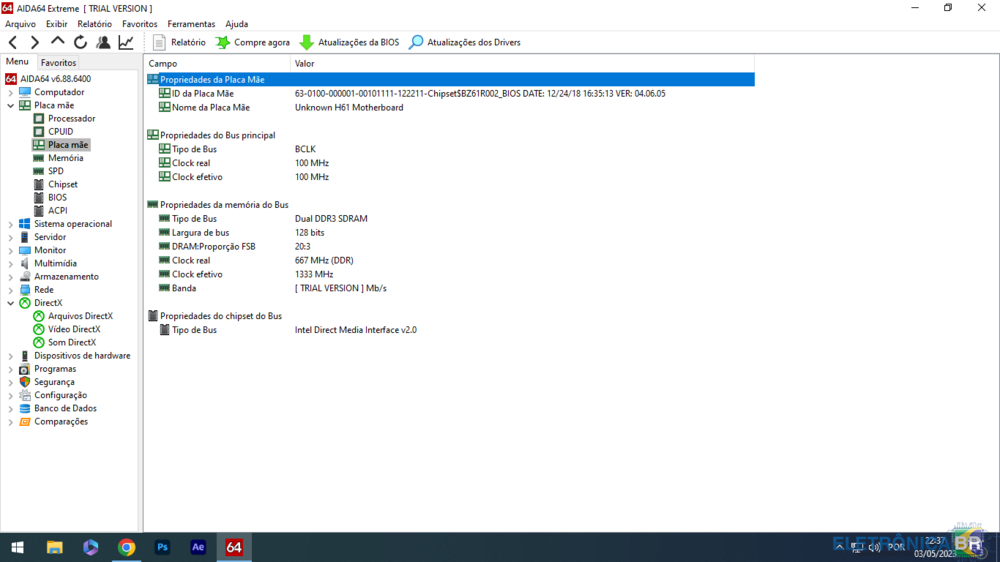

Olá boa noite, Minha placa de video é nova e ta funcionando e minha placa mae tambem é nova e ta funcionando , mais nao da video e nem aparece nos dispositivos conectados, nem no CPU Z e nem no GPU Z. : PLACA MÃE DUEX H61M PLACA DE VIDEO RX 580 8GB 2040SP 16GB (2X8GB) MEMORIA RAM 1333HZ FONTE CORSAIR CX 550 sera que é a bios da placa mãe que ta desatualizada?. a versão da Bios é : American Megatrends Inc. AMI UEFI , Versão da BIOS : 4.6.5 , SMBIOS Version: 2.7 , Data da BIOS do sistema: 12/24/2018 , Data da BIOS de vídeo: 01/17/13
-
tutorial NÃO ENCONTRO O ARQUIVO .BIN DA BIOS DUEX DX H61M .
Rick Miiranda - Oficial posted a topic in Motherboards, PCs, All in One & Cia
NÃO ENCONTRO O ARQUIVO .BIN DA BIOS DUEX DX H61M . a minha bios parece estar desatualizada. alguem me ajuda? -
dúvida Placa mae MSI H61M não liga nem sinal de vida
CANAL APOLOGÉTICO posted a topic in Motherboards, PCs, All in One & Cia
Bom dia Estou com a placa-mãe embaixo MSI H61M ELA não DA NENHUM SINAL DE VIDA, processador não esquenta e ela tem esse mosfet esquentando muito porém já fiço a troca desse mosfet e continua esquentando mesmo assim. Alguém pode me ajudar? A localização do mosfet está ao lado esquerdo do slote de memória
- 5 replies
-
- 1
-
-
- placa nao liga
- placa
- (and 4 more)
