Mostrando resultados para as tags ''n5110''.
Foram encontrados 29 registros
-
.thumb.jpg.5d58ea3c78ca044164b49b59e13ca352.jpg)
45 downloads
Arquivo de bios testado e funcionando!! -
dica Dell Inspirion N5110 48.41E01.011 DQ15 não liga
crazyfrog1809 postou um tópico em Casos resolvidos - Notebooks
Daê galera hoje vou dar uma dica pra vocês que pegam essa placa com o sinal de não ligar, pois bem esta placa estava morta não chegava os 19v no mosfet PU3801, bom esse mosfet vocês não irão encontrar no esquema pois esse mosfet faz parte da placa filha(placa jack), onde está o conector jack, pois bem pra resolver isso fiz um jump ligando dois pontos do conector jack como vocês podem ver na foto: Mesmo depois do jump a placa não ligava, verifiquei se tinha os 3v na bobina PL4101 e estava com os 3v normalmente, depois fui verificar a bobina PL4102 se tinha os 5v, e realmente tinha os 5v, depois fui verificar os sinais PSID_EC onde medi no super i/o já que nos conector CRTBD1 era inviável, pois bem fui no super i/o 99 encontrar o sinal PSID_EC e pra minha surpresa estava com os seus devidos 3v. depois fui analisar o super i/o em suas alimentações o sinal 3D3V_AUX_KBC_VCC estava com 3v e também o sinal VBAT estava com 3v, depois vi o sinal AC_PRESENT e também tinha 3v, pois bem depois de verificar esses sinais parti para o sinal MEDIA_BTN3# no slot do botão power que deveria ter 3v e depois zerar, pois bem estava com 1v e estava zerando quando apertava, porém o correto é ter 3v, pois bem tentei soldar um resistor na linha da bobina PL4101 pra simular os 3v e essa tentativa foi sem sucesso, o unico jeito depois de analisar o esquema foi rackear o sinal: KBC_PWRBTN#, vi no esquema o diodo D2702 que deve resetar (aparecer a tensão, zerar a tensão e depois subir a tensão), esse é o sinal lógico do super i/o simulando o botão power físico, pois bem fui verificar na placa esse diodo e por sinal não tinha esse diodo na placa então que eu fiz soldei um fio no pino onde deveria estar o catodo desse diodo no pino 7 do slot do botão power onde se encontra o sinal: MEDIA_BTN3#, pois bem agora o notebook está ligando normalmente, apenas fiz o jump na placa filha do jack e um jump soldado o catodo do D2702 no pino 7 do slot do botão power!! espero ter ajudado vocês. Segue as fotos: slot botão power:
-
em análise Dell n5110 10245-1 48.4ie01.011 liga e desliga
samueleugenio postou um tópico em Notebook's
ola amigos estou com essa bomba na bancada, notebook ao colocar o carregador acende o led e apaga e fica nesse loop. Tenho as tensões: 19v / 3v / 5v... ja regravei a bios. Estava medindo nas bobias nao tem tensões, porem quando pisca o led aparece a tensão nas bobinas e depois corta -
em análise Dell n5110 - DQ15 48.4IE01.041 10245-4 Rev: A00 - Não gera video e bipa 2 vezes
GreatField postou um tópico em Notebook's
Olá, Estou com um dell n5110 que não ligava devido a um problema na placa de alimentação que foi solucionado! Após o reparo da placa de alimentação eu só precisei remover a bios e regravá-la e a placa funcionou, porém, tive que desconectar da placa principal a tela e a bateria pra que o note ligasse pois não estava querendo ligar com estes conectados. Como a tela tava danificada, penso que o problema foi devido à isso. Já a bateria, pensei que fosse porque ela não tava com carga suficiente, ela entregava 11v nos pinos 1 e 2 e 3.3v nos pinos 3 e 4. Então resolvi deixar ela conectada ao note e carregando por ± 12 horas e então tentei ligar de novo e o note voltou a ligar com a bateria conectada. Com o note funcionando perfeitamente, deixei ele de lado por uns 2 dias até que fui tentar ligar ele de novo e fui surpreendido por 2 beeps e sem video na tela externa. Pesquisei e vi que esse erro esta relacionado a memória não reconhecida, então: Removi as memorias e limpei com isopropanol e testei uma por uma em cada combinação possível e o erro persistia; Peguei as memorias dele (dell) e testei elas em outro note e elas funcionaram perfeitamente, então, resolvi pegar uma outra memória de testes e botei no dell e o problema se manteve; Removi todos os dispositivos e placas conectadas a placa principal e fiz o teste e o problema persistiu; Removi a EEPROM e regravei com a bios versão A09, que havia funcionado anteriormente e não adiantou nada, removi de novo a eeprom e regravei com a bios versão A11 e os 2 beeps continuavam. Testei as tensões das bobinas e todas estavam ok, inclusive a de 1.5v. Testei alguns componentes que trabalhavam com 1.5v e alguns outros relacionados a memória e me pareceram estar tudo ok. Cheguei a testar um capacitor smd aleatorio na própria memoria e tinha a tensão de 1.5v (não sei se é o suficiente pra descartar problema na alimentação da memória) Analisei os slots DDRAM pra ve se tinha algum pino torto ou solda fria e não notei nada de estranho. Já não sei mais o que fazer. A Única coisa que não testei ainda foi trocar o processador pois não tenho um outro para testes. E também não cheguei a medir os crystais pois me falta ferramentas. -
em análise Dell Inspiron 15R /modelo N5110/ código placa x2001: 25MHz
José Domingo Zandonadi postou um tópico em Notebook's
Pessoal, estou com um notebook dell N5110 que funciona normalmente mas não reconhece bateria. Preciso do esquema elétrico para fazer uma análise. Se alguém tiver alguma dica sobre o problema também ajuda. -
dúvida Placa Audio Usb Rj45 Dell N5110 Dn15 Nec Board 48.4if04.011 Componente queimado
Double_Faster postou um tópico em Notebook's
Caros colegas, Estou com essa placa de Audio Usb Rj45 Dell N5110 Dn15 Nec Board 48.4if04.011 que o usuário acabou ligando um equipamento de leitura e pelo jeito o componente não aguentou a carga. Alguém sabe onde posso encontrar? Obrigado.
-
devolvido Dell Inspiron N5110 - INTEL DQ15 - 10245-1 - Liga tela preta 8 beeps
Roberto275803 postou um tópico em Notebook's
Colegas, Estou notebook chegou aqui com tela branca. Fui logo checar U4901 componente G5285T11U-GP e o problema estava nele. Tinha 3.3 v pinos 4 e 5 , tinha sinal entripe pino 1 com 3,15 v mas não tinha 3,3 v no pino 3 LCDVDD. Troquei o o notebook voltou a funcionar normal. Reinstalei windows 10 e entreguei para o cliente. 1 semana depois ele retornou e agora com tela preta e 8 beeps ao ligar. Fui checar o serviço que tinha feito e agora não tinha entripe pino 1 e portanto nada de LCDVDD. Então fiz um jumper para testar entre 4 e 3 e voltou 3.3 v , mas continuou tela preta e bipando 8 vezes. Troquei cabo flat e tela de outro notebook e nada. Coloquei a tela deste no outro e tudo ok. Queria comparar as tensões no LVDS mas o cliente precisava do aparelho funcionando então entreguei e fique com este aqui para reparo. Este sinal de Entrip pino 1 do U4901 vem do PCH. Antes de condenar o PCH eu queria entender como funciona este circuito dell de reconhecer se tem tela instalada, através de qual pino. Não parece ser uma tensão que cai de 3.2 v para 0v com a tela conectada, parece mais comunicação de dados como nas fontes da dell. Por que tudo indica que SIO gerencia a tela e informa ao PCH para mandar o video, enquanto a tela não é identificada fica sempre 8 beeps. Funciona com tela externa na VGA e HDMI. Abs, Roberto -

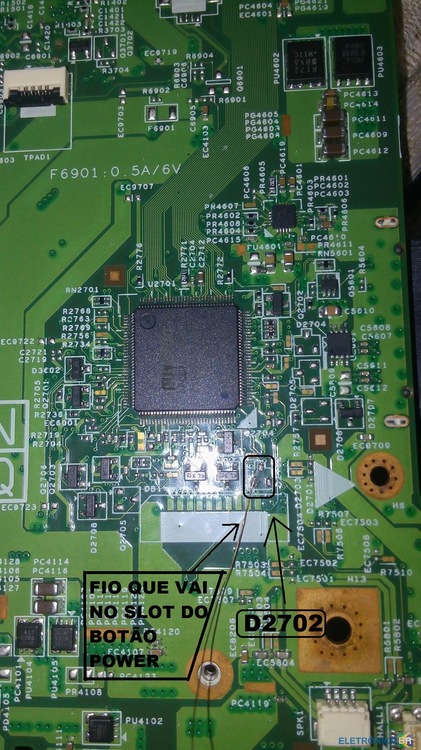

notebook entrou na assistência com problema relatado de não ligar coloquei na fonte e meçei algumas tensões entra os 19 e achei os 3 no botão do power ele gera o curto mas não inicia a mobo
-
bios Executável ORIGINAL DELL Inspiron N5110 versão A11
johnnymaia postou um tópico em Gerenciador de arquivos
Executável ORIGINAL DELL Inspiron N5110 versão A11 Visualizar Arquivo Executável ORIGINAL DELL (NÃO PRECISA RETIRAR A BIOS) pra regravação do notebook Dell Inspiron N5110 versão A11 que resolve problema de tela preta no Windows 8/8.1/10. Caso não tenha a bateria ou a mesma esteja com problema, prepare o pendrive com o RUFUS no modo FREEDOS ao invés de ISO, jogue o executável na raiz do pendrive e de o boot com o mesmo! Depois na linha de comando digite o comando N5110A11.EXE /FORCEIT A bios será atualizada mesmo sem a bateria. Seja feliz! Uploader johnnymaia Enviado 09-07-2020 Categoria DELL -
Bom dia amigos do E.br. Estou com essa máquina na bancada Dell N5110 / 10425-1 | 48.4IE01.011 - DQ15 que não esta ligando. Eu não tenho os 3 e 5v e o tps51123 esta esquentando. na fonte de bancada esta consumindo 280MA. Já troquei esse pwm 2x, mais continua a mesma coisa, esquentando. As principais tensões para funcionar ele tem. na realidade na minha visão todas as tensões para funcionar ele tem. ja levantei as 2 bobinas, de 3 e 5v para ver se liberava as tensões, so que nada. Não tem nenhum pino do pwm em curto ou empedancia baixa, já verifiquei dezenas de vezes. Não tenho curto e nem impedancia baixa nas bobinas de 3 e 5 v, já verifiquei dezenas de vezes. É isso, se alguem poder ajudar agradeço. vou colocar aqui uma imagem do pwm e as medições que fiz nele.
-
bios BIOS Notebooks Dell Vostro 3350 e N5110 Placa Wistron DQ15 Intel DIS
fabiano.julio postou um arquivo em Bios
-
30 downloads
Executável ORIGINAL DELL (NÃO PRECISA RETIRAR A BIOS) pra regravação do notebook Dell Inspiron N5110 versão A11 que resolve problema de tela preta no Windows 8/8.1/10. Caso não tenha a bateria ou a mesma esteja com problema, prepare o pendrive com o RUFUS no modo FREEDOS ao invés de ISO, jogue o executável na raiz do pendrive e de o boot com o mesmo! Depois na linha de comando digite o comando N5110A11.EXE /FORCEIT A bios será atualizada mesmo sem a bateria. Seja feliz!-
- 3
-
-
- executável
- original
- (mais 4)
-
firmware Firmware - DELL Inspiron N5110 UMA DQ15 INTEL 10245-4 MB 48.4IE01.041 Rev-A00
Temuge postou um tópico em Gerenciador de arquivos
Firmware DELL Inspiron N5110 UMA DQ15 INTEL 10245-4 MB 48.4IE01.041 Rev-A00 Visualizar Arquivo Firmware DELL Inspiron N5110 UMA DQ15 INTEL 10245-4 MB 48.4IE01.041 Rev-A00 Uploader Temuge Enviado 14-12-2022 Categoria DELL -
-
- 1
-
-
- dell
- dell inspiron
- (mais 3)
-
-
Bios Dell Inspiron N5110 Visualizar Arquivo Bios Dell Inspiron N5110 Correção - Correção de TELA PRETA NO WIN8. - Bug pós instalação Windows 10 Uploader diegofaria1 Enviado 18-12-2019 Categoria DELL
-
- 1
-
-
- dell
- dell inspiron
- (mais 3)
-
resolvido Dell N5110 - MB: DQ15 INTEL DIS 48.4IE01.031 - Não liga com bateria da placa mãe
MPB postou um tópico em Casos resolvidos - Notebooks
Bom dia a todos. Estou com esse notebook citado no título que se estiver com a bateria na placa mãe o mesmo não liga. Caso eu remova a bateria e conectar o carregador, ele liga sozinho e após ligado, mesmo que pressione o botão power ele não desliga. Testes realizados com a bateria: - Removi o flat do botão power e tentei ligar direto pelo conector e não tive resultado, fiz a aferição e vi que não tenho nenhuma tensão em nenhum dos pinos do conector. - Regravei BIOS com arquivo que tenho certeza que está bom e até mesmo com outro para tirar da dúvida. - Troca do chip da BIOS e troca da bateria. Alguém por gentileza poderia me ajudar? Link do esquema: Obrigado. -
bios BIOS Notebooks Dell Vostro 3350 e N5110 Placa Wistron DQ15 Intel DIS
fabiano.julio postou um tópico em Gerenciador de arquivos
BIOS Notebooks Dell Vostro 3350 e N5110 Placa Wistron DQ15 Intel DIS Visualizar Arquivo Esse arquivo de BIOS é 100% compatível com notebooks Dell Vostro 3350 e Dell inspiron N5110 que utilizam a mesma placa que não sobe vídeo no LCD ao instalar o driver de vídeo no Windows 10 modelo: Wistron DIS 48.4ie01.011 DQ15 Intel Uploader fabiano.julio Enviado 04-01-2022 Categoria Bios -
resolvido dell inspiron N5110 DQ15 Winstron 10245 não carrega
AllissonHSP postou um tópico em Notebook's
Bom dia Galera, estou com notebook dell inspiron N5110 que não está carregando a bateria. Liga normalmente mas aparece a mensagem de carregador conectado mas sem carregar. Foi trocado a bateria por uma nova e o carregador foi revisado. fazendo alguns testes achei alguns componentes da placa dcin/crt duvidosos mas não consegui encontrar o esquema correto da placa DQ15DN15 - 48.4IF05.021. alguém já pegou este defeito e tem alguma dica?? Obrigado. -
esquema Dell N5110 / DQ15 48.4IE14.011
Gregorio Rodrigues postou um tópico em Gerenciador de arquivos
Visualizar Arquivo Dell N5110 / DQ15 48.4IE14.011 Dell N5110 / DQ15 48.4IE14.011 Uploader curtolo Enviado 01-08-2017 Categoria DELL -
devolvido Dell n5110 / DG15 MB 48.4hh01.011 / Liga sem imagem 7 beeps
Gregorio Rodrigues postou um tópico em Notebook's
Boa tarde galera estou com um dell n5110 na bancada ele liga mas não gera imagem, depois de uns 15 segundos da 7 beeps Pesquisando encontrei que 7 beeps é cpu. Vi gente que resolveu fazendo reflow na placa de video, porem esse notebook não tem placa de video. Os testes que ja fiz foram, regravar a bios, trocar o processador e fazer um reflow no chipset. Alguem ja pegou algo parecido e tem algo pra me recomendar? obrigado -
dúvida Dell - Inspiron N5110 - Placa 8FDW5 - Notebook não liga
Boguinha postou um tópico em Notebook's
Bom dia Pessoal, Sou novo aqui no Fórum, mas estou com um problema no meu notebook da Dell: Inspiron N5110. Recentemente a fonte dele esteve em curto e queimou a placa do Jack, realizei o reparo na fonte e substituição da placa queimada. após a troca o notebook não reconhecia mais a bateria e toda vez que iniciava aparecia a mensagem anexada. mesmo com este problema o aparelho funcionava, mas hoje ao ligar, ele simplesmente ficou escuro e começaram a piscar os leds. Será que alguém pode me ajudar com esta situação?
-
resolvido Dell inspiron N5110 - (10245-1) 48.4IE01.011) DQ15 INTEL DIS - tela branca
walteruga postou um tópico em Casos resolvidos - Notebooks
bom pessoal estou com esse del na banca, esta com a tela branca ja troquei tela e flat o defeito ainda perciste, teste os fets proximos ao conecttor e nada e testei os resistores e fusiveis proximos tambem nada, alguem poderia me dar um luz ai -
resolvido Dell Inspiron N5110 - INTEL DQ15 - 10245-1 - Não Liga
s3ng1r postou um tópico em Casos resolvidos - Notebooks
Olá amigos, estou com esse notebook, ele não liga, gostaria da ajuda de vocês por onde começar os testes... abraços
