Bom pessoal! Essa tv liga e em seguida acende o led azul na t-con em seguida apaga e não tem imagem. Forçei o backligt a ligar vejo que só tem um quadro na parte superior esquerda de tela azul e funções inoperantes. Troquei todos os capacitores debaixo da blindagem, os de 100mf e 10mf acima também, o de 4.7 proximo ao cristal, lavei a placa, regravei a flash e a eprom e a falha continua. Duas vezes ela chegou a funcionar perfeitamente, mas em seguida a falha voltou.As tensões de 3.3 ,1,2, 5v, 12v estão ok, no regulador que alimenta a ram que é o u3 e não marca a tensão no esquema tem 2,7v. Já estou sem saber o que fazer. Alguém teria uma luz/ Desde já muito obrigado! -
.thumb.jpg.b55867b709a788a9fef2decdf48fc1a2.jpg)
resolvido Tv ph21m2 quadro reduzido e faltando a cor vermelha
Jose Carlos de Santana (jk) postou um tópico em Casos resolvidos - TVs
Boa noite a todos, Estou com essa tv na minha bancada, ela chegou inoperante não dava sinal de vida, abri a tv e vi que o fusível estava aberto verifiquei alguns componentes do primario e encontrei o str em curto, troquei o fusivel e o str, porém ao ligar a tv queimaram novamente, fiz uma varredura mais completa e encontrei o c507 220uf x 400v aberto fiz a troca de todos novamente a tv agora liga, com o quandro reduzido dos lados uns 3 cm, veriquei o c450, c435, c436, c416, c441 e os transistores bfs na placa do cinescopio todos bons, gostaria que alguém mim desse alguma dica, Desde ja agradeço atodos.
-
resolvido Placa de Video Quadro FX 3800 componente queimado
thiago lucena postou um tópico em Casos Resolvidos - Placas de Vídeo

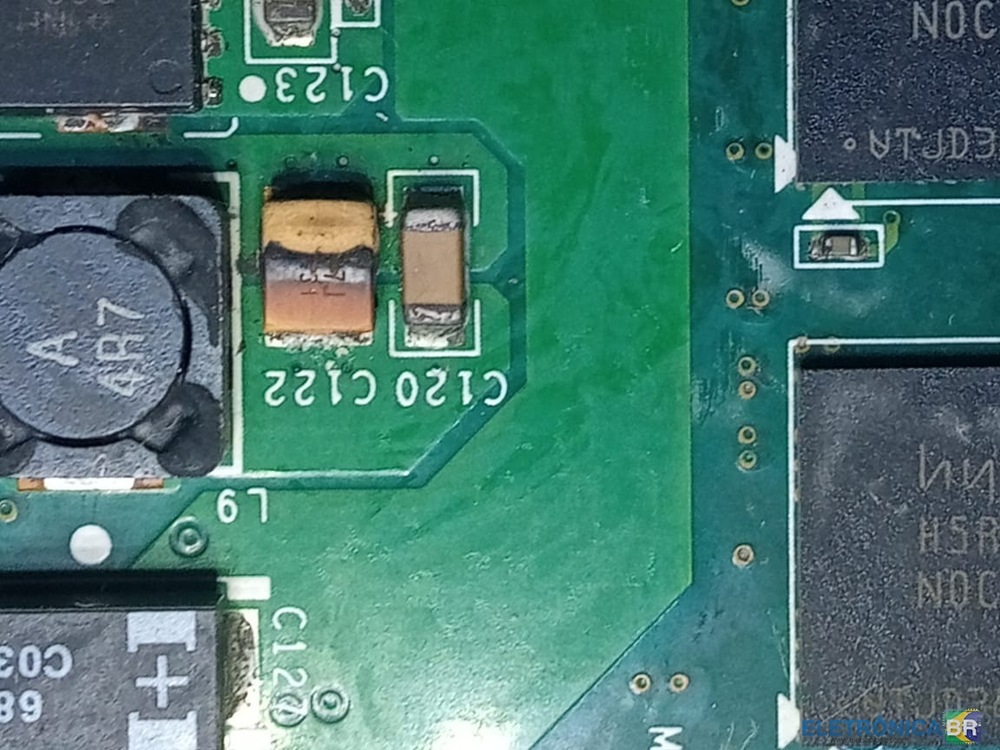

Boa tarde caros amigos , o cliente me relatou que ao ligar o servidor a placa deu um estalo e um leve curto, ao abrir achei o que me parece um capacitor 107j torrado. na placa tem mais alguns do mesmo conforme fotos, minha duvida é qual é esse componente e se eu posso substituir por outro. como vi que tinha uma leve enferrujadinha dei uma limpada nesse mosfet que fica proximo e depois liguei aqui a placa na bancada e a mesma apresentou video, porem nao fiz nenhum outro teste ja que tem esse componente estranho. Solução: realmente por se tratar de um capacitor, o mesmo funcionou mesmo estando rachado no meio, assim que chegou o outro para troca coloquei no lugar e a placa continuou a funcionar, acho que se fosse um resistor poderia ter dado alguma diferença ai no rendimento da placa.
-
A imagem no inicio estava escura . Troquei todas as barras por novas . Ao ligar a tv sem usar antena externa , o quadro da imagem estava com mais menos uns 70% de abertura nas laterais e apresentava ruidos nas escritas e nos objetos -
tutorial Esquema de quadro by pass
Helson ToHeaven postou um tópico em Projetos, Montagens e Mecatrônica
Para quem tem curiosidade e pra quem deseja elaborar um quadro by pass simples, mas funcional !
-
Placa de Video Nvidia quadro P620 - identificar componente
lucaspolli postou um tópico em Vídeos Motherboard.
senhores estou com essa plaquinha que esta em curto na linha de 5v, ja localizei o defeito porem preciso de ajuda para identificar o componente, o componente em questão é o U5, marcação 6J, alguém sabe dizer o que ele é ou onde conseguir? esse é o encapsulamento.. será um LDO?
-
resolvido NVIDIA Quadro 6000 perdendo clock
jefersonflus postou um tópico em Casos Resolvidos - Placas de Vídeo
Bom dia a todos, como de praxe, sempre vem algum caso misterioso na minha bancada (Incrível ) To com uma NVIDIA Quadro 6000 na bancada que perde clock, isso mesmo ela perde clock e o mais estranho é que quando eu abro ou dou reload pelo GPU-Z o clock volta ao normal e depois cai de novo e o barramento PCI-E cai de 2.0 para 1.0. A placa da vídeo normalmente, porém nos testes de benchmark o clock não sobe Segue os prints Alguém tem alguma ideia do que pode ser ?
-
Bom dia, estou com essa placa de vídeo e a mesma apresenta artefatos na imagem, fiz uma análise com o software Mats e o mesmo acusou defeito em um dos módulos de memória, porém essa placa tem chips pelos 2 lados, alguém poderia me auxiliar? O software acusou defeito no módulo FBIOD1 segunda coluna, ao meu ver seria o módulo M505, estou certo ou seria o módulo M506?
-
boardview Placa de vídeo - NVIDIA QUADRO 4000
DanrleyAlmeida postou um tópico em Pedidos de esquemas ou bios de MotherBoards e All-in-One.
Boa noite amigos. Algum de vocês teria o boardview e esquema da placa de vídeo quadro 4000 da NVIDIA. Desde já agradeço a ajuda.
-
Esquema elétrico do quadro automatizado para leitura do grupo gerador a diesel Visualizar Arquivo Este é o Esquema elétrico do quadro automatizado para leitura do grupo gerador a diesel feito por mim. Ainda sou novato nessa questão de montagem de esquemas elétricos, mas acho que ficou bem explicativo. Se alguém que entende sobre montagens de esquemas elétricos quiser dar sua opinião, fique à vontade, ficarei grato! Uploader SamuelKuro Enviado 13/07/2023 Categoria Elétrica e Eletrônica Industrial -
3 downloads
Este é o Esquema elétrico do quadro automatizado para leitura do grupo gerador a diesel feito por mim. Ainda sou novato nessa questão de montagem de esquemas elétricos, mas acho que ficou bem explicativo. Se alguém que entende sobre montagens de esquemas elétricos quiser dar sua opinião, fique à vontade, ficarei grato! -
olá amigos. construí um quadro branco para colocar na minha salinha de eletrônica. desenhas circuitos e coisas rápidas... utilizei um acrílico de uma TV de 39" sucata. tem aproveitei uma folha branca. o resultados é excelente. tem um lado liso e outro meio áspero, tem que ver com a tenção o lado que irá funcionar melhor. bode usar, tanto o lado do acrílico transparente, quando o lado branco. eu ia fazer dois furos para pendurar. mas utilizei o alumínio de um quadro velho que tinha aqui. só cortei para dar a medida certa. mas pelas fotos, há viram que se apossaram do meu quadro né!? kkkkkkkkkkk
