Showing results for tags 'queimou'.
-

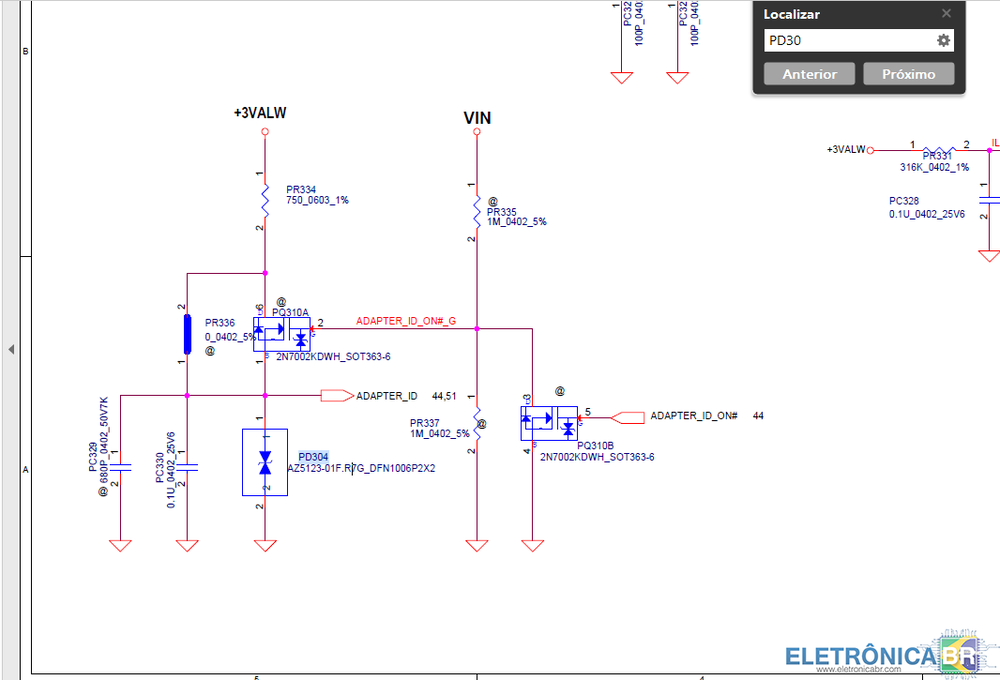

Olá pessoal, vi que há vários tópicos semelhantes ao problema que eu peguei para resolver que aconteceu com um Dell inspiron 3511 mas me recomendaram criar um novo tópico falando sobre o meu problema. Já adianto que não sou técnico em eletrônica, sou técnico em informática e tenho alguma noção básica sobre eletrônica e equipamentos como Fonte de Bancada, Microscópio Digital e estação de retrabalho e solda. Tenho esses equipamentos pois costumo pegar algumas coisas simples de resolver como trocar capacitores de placas fonte de monitores e TV's de LCD / Plasma. Não é um serviço que pego a todo momento para fazer mas hoje em dia qualquer um com um pouco de esforço e dedicação consegue pesquisar e encontrar soluções na internet com ajuda de terceiros. Bom acho que já me apresentei agora vamos aos fatos de como o cliente danificou seu notebook. Como o problema foi criado pelo cliente? R: O Cliente me relatou que após colar a dobradiça da tela com Super Bonder o notebook não funcionou mais. Perguntei se ele desplugou o cabo da bateria da placa mãe antes de fazer qualquer procedimento após remover a tampa do fundo e ele relatou que removeu diretamente o LVDS "cabinho do LCD nas palavras dele" sem ter desconectado a bateria e fez o "reparo com super bonder" no local da carcaça da tampa onde a dobradiça é parafusada. E disse que após remontar o notebook ele ligou mas já não apresentava imagem na tela e após um curto período de tempo ele desligou e não ligou mais, parou de reconhecer o carregador (Sem Led de indicação de carga) e trouxe o equipamento direto pra eu dar uma olhada para ele. Após uma inspeção visual encontrei o CI SMD PU301 com um pequeno furo no meio. Fiz o teste no fusível de proteção F1 do LVDS e ele não está danificado, fiz a substituição do PU301 (Sy8386brhc) Não ficou muito bonito pois a malha dessoldadora era um pouco grossa para esse pequeno reparo e deu uma lixada no verniz da placa mas os pads ficaram limpinhos, mas confesso que estou com receio de ligar o cabo da fonte na placa mãe para medir as tensões sem saber se pode ter algo a mais em curto, por onde eu devo começar as fazer medições para ter certeza de que não há nada mais danificado antes de energizar a placa? Link do Boardview da placa: Boardview GDM50-LA-L241P- REV 1.0 (A00)
-
Bom dia, estou com resistor que não consigo ver as cores devido a ter escurecido, gostaria de uma ajuda caso alguem tenha esse esquema eletrico. A placa é a OPB 1310 e segue fotos em anexos. Os resistores são os dois que stão com a seta verde Desde já agradeço
-
dica multimetro minipa et1400 queimou essa parte, o que fazer?
daviddf1975 posted a topic in Eletrônica em Geral
dei um curto no meu multimetro e queimou essa partecomo ressoldar essa parte?
- 1 reply
-
- 1
-
-
- conserto multimetro analogico
- multimetro
- (and 7 more)
-
Placa lógica queimou fiz o reparo mas o carro da impressora segue até no meio e para erro geral aparentemente parece ser um problema de bios corrompida .
-
dúvida Estação de Retrabalho YaXun 881D - Queimou ao ligar no 220v
TronXS posted a topic in Identificação e Equivalência de Componentes
Boa noite, caríssimos, gostaria da ajuda de vocês para identificar os componentes da minha estação de retrabalho. É uma estação da marca Yaxun, modelo 881D. Eu emprestei pra um amigo soldar alguns componentes, e no apartamento dele tem uma tomada que não estava especificando que era 220v, ao ligar, a estação fez um estouro. Ela possui fusível, mas quando fui olhar, ele é incompatível com a potência, é um fusível de 250v 8A, ou seja, ele só ia romper quando chegasse nessa potência. Eu consegui identificar um dos componentes (anexo 1), se trata de um TIP122, mas o que está logo próximo dele eu não consigo porque simplesmente carbonizou, eu acredito ser algum outro transistor porque aparece um "Q7" ao lado (anexo 2). Olhei em outro canto da placa e também tem um "Q4" ao lado de um transistor. Eu procurei em vários lugares pra ver se conseguia a referência do componente, mas sem sucesso. Eu gostaria de pedir humildemente que se alguém souber qual a referência, eu não tenho como comprar outra estação. O modelo da minha placa está no anexo 4.
-
Olá,á todos sou novo aqui no fórum estou precisando de ajuda onde encontro o esquemario da caixa JBL MAX 15? ou alguém que sabe onde fica *OS PONTOS DE PROTEÇÃO * Exemplo ; preciso ""desativar "" a pós a chooper da fonte chaveada, .,.... desde já agradeço
-
dúvida Hayonik neo 800 queimou resistor N 25
klismann hosang posted a topic in Aparelhos de Som, GPS, Gadgets e Tecnologia
Qual resistor utilizar -
Boa tarde a todos, cliente ligou o pc com a fonte em 110v direto no 220v Substitui a fonte mas a placa liga e logo desliga, as vezes faz isso duas ou três vezes. Antes do ocorrido a maquina estava funcionando normalmente. já regravei e troquei ci de bios, troquei todos cristais da placa, fiz um jumper no verde e preto para manter a placa ligada mas nada aquec. já tentei ligar sem o 4 pinos do processador, e permanece na mesma. Alguém com outra ideia? tenho uma placa de sucata igual, mas estou meio perdido no que mais testar. link do esquema: -
devolvido TV Samsung PL51F4000AG Queimou com raio
PontoCel posted a topic in TVs de PLASMA, LCD, LED e CRT
Pessoal preciso saber qual é o código do componente (cb801s) da placa fonte da tv samsung pl51f. -
dúvida DELL XPS 15 L502X DAGM6CMB8D0 Super-IO queimou ao conectar Display LCD
andrademf posted a topic in Notebook's
Prezados, Após abri o notebook DELL XPS 15 L502X pra limpeza, o que já havia feito antes nesse mesmo equipamento sem problemas, porém dessa vez ao iniciar subiu com a tela alternando as cores, cooler no máximo e percebi um cheiro de queimado, quando abri notei que o SuperIO tinha queimado (chegou a abrir uma rachadura por cima). Fiz a troca do SuperIO, fiz algumas medições para ver se o chip estava respondendo, porém mesmo sem memória e HD nenhum beep aconteceu, ou seja, não tinha sido realmente resolvido. Porém após reconectar o LCD e tentar ligar, o SuperIO voltou a queimar e regredi o avanço. Vi num fórum da Dell que o uso de um monitor externo é feito apertado e segurando a tecla "D" para então depois ligar o notebook, estou pensando em comprar outro SuperIO, fazer a trocar e tentar um boot via monitor externo. SuperIO: ITE IT8518E CXA Gostaria de saber se alguém já passou por isso e recomendações de onde comprar esse CI, o fornecedor da minha primeira compra enviou o CI fora da embalagem, não comprarei novamente. Outro ponto, se alguém puder orientar sobre o que medir, além das tensões (5V, 3.3V etc), ficarei agradecido. Esquema da placa: #Editado_Link externo#
-
This post cannot be displayed because it is in a forum which requires at least 8 posts to view.
-

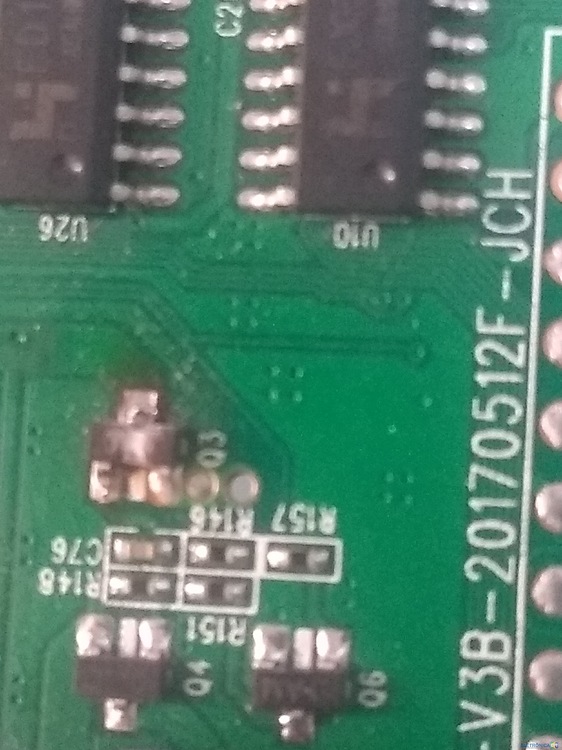

Bom dia qual a referência do mosfet (Q3) da placa do cinebox supremo+? na minha placa queimou e não consigo fazer a leitura. Se alguém puder me ajudar agradeço. Alguém tem uma placa desse receptor para tirar foto da referência do mosfet em questão?
-
devolvido Placa mãe queimou a fonte
Nathan Silva Ferreira posted a topic in Motherboards, PCs, All in One & Cia
Estava com um Pc pra arrumar e fui testar as memórias ram dele em outro Pc, daí depois de alguns testes o Pc que eu estava usando para testar as memórias parou de ligar. Quando apertava para ligar ele dava uma gordinha no cooler e parava, para ele voltar a dar esse sinal de giradinha no cooler tinha que tirar a memória RAM e botar de novo, depois de alguns testes percebi que a fonte tinha pifado, daí conectei outra fonte e o mesmo não dá vídeo mais liga os fans e a fonte - obs: ele está ligando os fans e a fonte mesmo sem processador e memórias e olá ponte norte esquenta absurdamente quando o processador está conectado Placa mae: p5g41t-m lx2/br -
devolvido Fonte ATX - KCAS 400W - QUEIMOU VÁRIOS COMPONENTES
BlackDiamond posted a topic in Fontes & No-Breakes
Estou com essa fonte ATX de um cliente que chegou completamente queimada a parte primária foi preciso trocar todos os transistores e um diodo. Passando para a parte secundária tenho 2 transformadores um maior e um menor e o menor está queimado, preciso troca-lo mas, não acho um similar a ele de jeito nenhum. Sempre esbarro nesse problema quando é para trocar algum mini transformador Shopper e o objeto sempre fica sem conserto pela falta do componente. Gostaria que alguém me orienta-se aonde posso conseguir esses transformadores mais facilmente, nunca consegui comprar um único que me atendesse. Se puderem me ajudar será de grande valia no meu trabalho. Mesmo que não for viável o conserto eu gosto de consertar, para mim é sempre um aprendizado. Aonde posso comprar esses mini trafos??? Vou postar algumas fotos da fonte que estou consertando nesse momento e que queimou esse mini trafo, estou parado pois, não consigo o componente.
-
Prezados, Este conversor digital foi ligado com uma fonte acima da tensão pedida. Conclusão: Queimou um componente SMD (chegou a ficar estufado). Poderiam me ajudar a identificar o componente? O código do componente é S1Ay9 (Imagem em anexo). Agradeço desde já. Leonardo.
-
Boa tarde, estou com um No-Break APC Back-UPS 600 e estou necessitando do esquema elétrico, pois alguns componentes carbonizaram. -
Olá comprei uma placa mãe no mercado livre e ela quando liguei queimou um componente e não sei qual e preciso do esquema elétrico dela
-
Me chamo Jota sou da cidade de São Pedro, SP conheci a eletronicaBR pelo Google… eu sou amador na área mas já arrumei bastante coisa só analisando as placas. Gosto de adquirir conhecimentos e de compartilhar também.
-
dúvida Multímetro Hikari HM2090 queimou o regulador da entrada e o buzzer.
BlackDiamond posted a topic in Ferramentas para eletrônica
Meu multímetro queimou o buzzer e preciso substituir. Não sei a tensão do buzzer que tenho de comprar. Se alguém que tiver um igual, olhar a voltagem do buzzer e puder me ajudar eu agradeço.- 2 replies
-
- 1
-
-
- multímetro
- hikari
- (and 5 more)
-
dúvida Notebook Positivo Master N250I Queimou um ci placa 6-71-W94SO-DO2
Jair Bodelon posted a topic in Notebook's
Boa tarde prezados tecnicos de plantão, um amigo trouxe esse note desmontado pedindo pra eu soldar um ci na paca para ele. Só que o componente foi retirado e ele não sabe nada a respeito, parece que ele mandou numa oficina e acabou buscando de volta, enfim, agora estamos nesse dilema. Se alguem souber a especificação dele e puder me ajudar eu agradeço de coração!
-
Recentemente queimou a minha impressora apos uma descarga elétrica que veio por rede, tudo funciona nela, exceto a rede. Constatei que o CI AX88796BLF da marca ASIX esta em curto, não encontro pra comprar por um preço "aceitável" . Alguém sabe onde eu poderia encontrar?- 5 replies
-
- 1
-
-
- impressora
- brother
- (and 4 more)
-
dúvida Dell Inspiron 15 7559 - daam9amb8d0 rev d - conector hdmi queimou
elielfranca90 posted a topic in Notebook's
Boa tarde. Tenho um DELL 7559, com MB DAAM9AMB8D0 REV D. Eu estou a um tempo tentando achar o modelo e um fornecedor do conector HDMI. Se alguém pduer me ajudar, ficarei muito grato, pois USO esse notebook para trabalho e ter um monitor secundário é essencial. Obrigaod desde já. -
em análise TV Philco DL4077 queimou led, intermitente backlight não liga após conserto
Niemeyerd posted a topic in TVs de PLASMA, LCD, LED e CRT
Colegas, nesta tv precisei fazer uma análise melhor no driver led TPS61196 28-Pin HTSSOP para ficar ligado o backlight. Utiliza 3 réguas com 10 leds 3volt cada. Detalhe: as réguas de fora são 10 leds em série, a central são 5 leds em série e depois em paralelo as duas séries portanto alimenta-se com 15volts. As outras duas com 30 volts. Descobri isso quando troquei os dois leds abertos de uma das séries, alimentei com os mesmos 30v e a fonte limitou a corrente. Analisando entendi a ligação naquela régua. Na sequência fiz a montagem e no primeiro teste já achei que seria muito cada led alimentado com quase 3,5volts No conector do chicote dos leds a ligação é feita em dois canais, cada com 15 led para 45volts e alimentação era 50volts!! Motivo da queima prematura de leds. Através do datasheet pude entender que no pino 10 Iset se faz ajuste de corrente em RP9 e RP71 são dois resistores de 91kohm em paralelo. Soltei um e ficou em 44,5v cada canal, perfeito. Mas a tv as vezes não acendia backlight. Revisei barramento de led, e até desconfiei de ter pego um modelo de led que é 3volt - (negativo)no pad maior mas o consumo dele é baixissimo 20mA. O original dessa régua gira em torno de 140mA a 3volts. Conferi funcionamento as as 3 réguas ou a ligação delas em série, tudo funcionado perfeito e simétrico. Não consegui chegar a nenhuma conclusão e passei a estudar o porque de resistores 0 ohm jumpeando os 6 canais do TPS na saída conector para led, sendo que necessita apenas 2 canais para funcionar. Soltei todos jumpers ficou apenas um canal para cada 45 volts e funcionou normalmente. Em cada canal ainda há um resistor de 10mega ligado ao gnd. Não entendi se é um sensor de corrente ou qual função. Será que posso deixar estes 4 pinos "flutuando" ? a tv está funcionando e o ajuste de corrente no ISET aceita a configuração. Nos pinos IFBV 1 a 6 tem um resistor de 1ohm ligado em série a cada canal para negativo das réguas. Ou seja o gnd é proveniente do TPS.
-
alguém tem esse esquema desse nobreak e sabe o que mais estraga nesse tipo de equipamento? irei substituir o varistor o VR3 se alguém souber de quanto ele é pois no esquemático de outro equipamento consta que ele é de 275v está correto? -
devolvido Fonte atx DUEX DX500 FSE queimou, ligou no 220v
BlackDiamond posted a topic in Fontes & No-Breakes
Estou com essa fonte do meu cliente, ligou no 220V e queimou com um estalo muito forte, o fusível e os dois transistores de entrada explodiram em pedaços tudo foi trocado e mesmo assim a fonte ainda apresenta curto, testei os choppers e ainda estão funcionando, tenho um componente que quando coloco no lugar ele desfigura a tensão da entrada da fonte e a tensão não chega à ponte retificadora e nem nos capacitores. Vou postar uma foto, parece um mini transformador. Que componente é esse e qual a função dele? Se for um filtro, será que posso usar uma bobina dessas comuns que mostram o enrolamento no lugar dele??? Vou postar fotos:
DAGM6CMB8D0rev_DA.jpg.bdd5b8b17c3eb73fef5397a8982bf682.jpg)
DAGM6CMB8D0rev_DB.jpg.8c156b9807a39ad20bc24b089592b415.jpg)
.jpeg.ad40129a5d2750f2aa228760e83432ed.jpeg)
.jpeg.dd2c2cfa77b38ad4279a725f5d93cdbe.jpeg)
.jpeg.ea20405f1f653ecc7e39c1d63065393e.jpeg)
.jpeg.6c2237ae6309b85b129359e41892fbc2.jpeg)
