Cliente inverteu os polos da bateria e queimou os transistores de potência, que já efetuei a troca. Só que o resistor serigrafia na placa R32 está torrado e não consigo identificar o valor. Agradeço a ajuda. -
dúvida Samsung NP300E5K / BA41-02501A K2-15BDW / Valor Resistor
diegosgarcia posted a topic in Notebook's
Pessoal preciso muitissimo de vcs, no vcore existe ali dois resistores que eu preciso saber os valores dele, está sem após uma queda. na foto ignorem o quadrado vermelho é os dois traços preto ao lado do LVDS -
Boa noite a todos, estou com um Nobreak Enermax YUP-E 1200 em bancada. Entrei a pouco tempo aqui no EletronicaBR. E estou precisando saber o valor do Resistor R70 dele (modelo de placa: 10.10.126 Rev.07), como ainda não tenho créditos por Likes ou por pagamento gostaria da ajuda de vocês, ou com o esquema (se puder mandar por e-mail) ou com o valor do dito resistor. Obrigado a todos que possam colaborar. Rodrigo Jr. Welter [editado - remoção de enail] -
Fusão de diodo com resistor Na busca por manter viva a Lei de Moore, academia e indústria têm tentado de tudo para manter o ritmo de miniaturização, aumentando cada vez mais a densidade de componentes dentro dos chips. Uma das áreas menos conhecida desses esforços lida diretamente com o que se acreditava ser uma característica insuperável dos componentes eletrônicos - apenas para dar um spoiler, não era. Os circuitos são tipicamente construídos conectando um diodo em série com um elemento de memória. Uma característica básica dessa estrutura "um resistor-um diodo", está nas grandes quedas de tensão ao longo do dispositivo, o que se traduz em alta potência e dificulta a miniaturização dos circuitos além de um certo ponto. Por isso, várias equipes vêm trabalhando há anos para combinar o diodo e o resistor em um único componente. Agora, uma equipe internacional encontrou a solução para esse dilema. E encontrou naquele que parece ser a fronteira última da miniaturização: a eletrônica molecular. Bit molecular Com apenas 2 nanômetros de espessura, cinco vezes menos do que o estado da arte da eletrônica, a chave molecular funciona simultaneamente como diodo e como resistor, exigindo para isso menos de 1 volt. A chave molecular opera em um mecanismo de duas etapas em que a carga injetada é estabilizada pela migração de íons carregados entre as moléculas e a superfície do componente. Isso é possível ligando as moléculas em pares. Em vez da instabilidade normalmente encontrada nos experimentos de eletrônica molecular, o que a equipe viu foi a formação de um "ponto ideal" entre a estabilidade e a capacidade de chaveamento. Em outras palavras, o componente molecular funciona como uma memória RAM resistiva - um diodo + memória em escala molecular. E esse tipo de memória é uma das características essenciais dos memoristores, os componentes da computação que imita o cérebro. "A comunidade está avançando rapidamente na identificação de novas aplicações de componentes eletrônicos em escala molecular. Este trabalho pode ajudar a acelerar o desenvolvimento de novas tecnologias envolvendo sinapses artificiais e redes neurais," disse o professor Enrique Del Barco, da Universidade Central da Flórida. Fonte:
-
Meus caros estou precisando de uma ajuda alguém sabe me dizer qual como faço para saber qual valor dessa resistência pois não tem informação no esquema e nem mesmo na mesma desde já muito obrigado! -
Boa tarde pessoal! Tenho na bancada uma Galax GTX 1050 Ti, a principio essa placa entrou com problemas de corrosão (maresia), todos os componentes que visivelmente apresentavam corrosão foram removidos, os pads limpos e, se necessário, o componente foi substituído (na maioria resistores e capacitores). A placa ficou visualmente bonita, porém, agora apresenta o sintoma: Liga, a GPU esquenta bem (a ponto de queimar o dedo mas não a ponto de precisar desligar), as tensões presentes: 5V 5.1v GPU 0.79v Memórias 1.36v PCI_V 1.01v (Não sei o que é isso mas tem na placa um ponto de medição com esse nome) Bios 1.81v Ao ligar, não da vídeo, após aproximadamente 15 segundos, a placa mãe bipa como se tivesse iniciado corretamente (o que normalmente demora 1 segundo) e o monitor pisca, como se fosse dar vídeo, mas fica apenas uma tela preta com a luz de fundo acesa. Existem dois circuitos na parte de traz da PCB exatamente nas costas dos mosfets do VRM, 1 Resistor de 1R8, 1 capacitor cerâmico e 1 resistor 000, a placa possui duas fases e também esses dois conjuntos de circuitos, sei que eles são parte da fase, mas não tenho certeza se são para o feedback do pwm (eu acho que são) Um circuito está OK, aparentemente funcionando adequadamente porém o outro, o resistor de 1R8 aquece demais, como se fosse curto, porém, não é o resistor e nem o capacitor. Alguém saberia me dizer o motivo desse aquecimento? Seguem as fotos de como estavam esse circuito: Essa e uma foto ampliada depois do reparo Esse e o circuito que não apresenta problemas Esse é o circuito que apresenta problemas, o resistor que aquece demais é o 1R8 que perdeu pads e trilhas para a corrosão As medidas de resistência dele estão adequadas, as medidas de resistências estão iguais ao outro circuito que está funcionando adequadamente, eu não consigo entender o motivo do aquecimento.
-
Pessoal, como saber o valor deste resistor SMD circulado no esquema? -
Olá colegas,Ajuda com componente parece ser um resistor de cerâmica pelo que vi na placa é para ser um resistor de cerâmica, mas nunca vi assim, procurei no esquema fornecido aqui no fórum mas não bate com o que esta na placa, abaixo segue a imagem do referido componente, não entendi o valor dele e nem dá medida no multímetro, ou algo que possamos colocar no lugar como substituto., achei estranho e resolvi perguntar aos colegas mais experientes. rsrsrs trata-se da TV LG 32PC5RV, e como a maioria já sabe não trabalhamos com eletrônica convencional e somente equipamentos médicos e hospitalares, como tomógrafos, desfibriladores e por ai a fora. conto com o auxílio dos colegas. Cordialmente -
Se alguém tiver sucata de AZ America s1005, poderiam me dizer o valor do Resistor RT92
-
Um Mosfet entrou em curto e torrou o smd R29 Esse resistor localiza bem no canto da pci ao lado do pino +B da bateria. se alguem tiver um desses aí para olhar, agradeço abs -

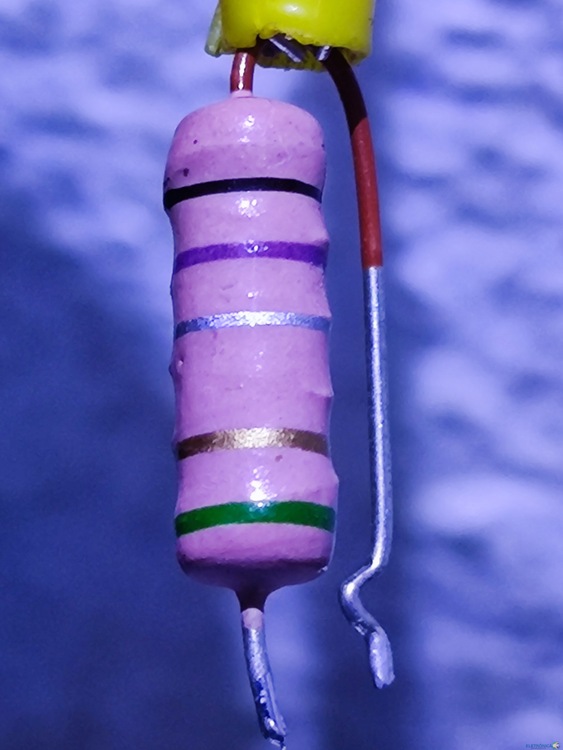

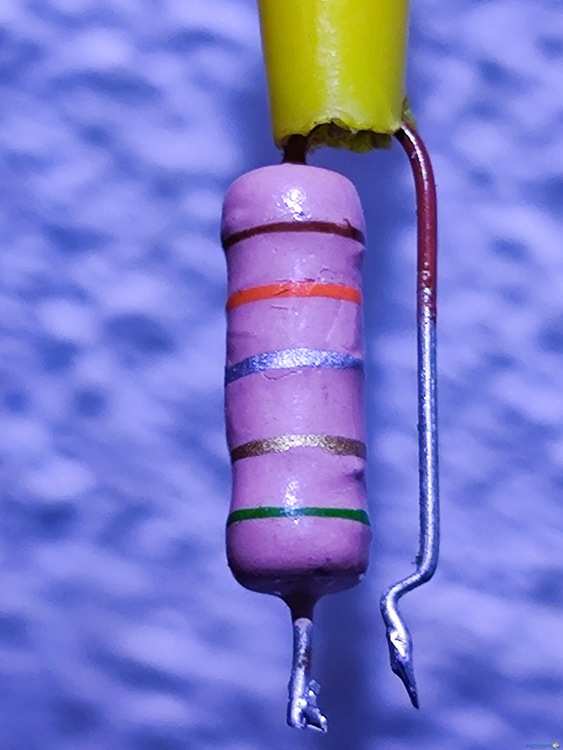

Espero estar postando no local correto. Alguém sabe onde consigo resistor de precisão (tolerância 1%) e 2W, valor 0R18 ? (0,18 ohm) Cores: Preto,marron, cinza,prata,marrom -
dúvida Nobreak Ragtech Senium Wide sw3200 Resistor torrado
geek889 posted a topic in Fontes & No-Breakes
Estou com esse monstrão com o R87 torrado, alguém tem o esquema dele ou ideia qual resistor seja esse? Já pegou algum desses @zazulak? O r87 eu removi da placa, postei a foto apenas para localizar ele na placa. -
Olá, boa tarde! Estou com uma fonte Dell para conserto e me deparei com um resistor da entrada do oscilador em aberto. Vou procurar o valor e não consigo chegar numa conclusão, pois o mesmo tem 5 faixas, mas usando 5 faixas não tenho um valor válido. Usando 4 faixas chego no valor de 2,2 Ohms, que me parece o correto. No meu entender são as cores vermelho, vermelho, ouro, ouro e preto. Agradeço se puderem ajudar, pois ou estou ficando cego ou maluco. -
Galera Bom dia, fui remover A PCH da minha placa que esta com problema ( Raio caiu aqui em casa). E acabei removendo dois resistores, até peguei o esquema ( similar da Gigabyte) pra ver se encontrava, mas sem sucesso. Alguém que tem essa placa, poderia me ajudar com os valores desses 2 resistores? Muito Obrigado desde já. Pra ser bem sincero nem refiz o BGA, mas acredito que são importantes, ainda mais falando de resistores.... -
R1 = 220kilohms R2 = 7.5kilohms V= 3V Estou estudando eletronica, ja somei a resistencia total e fiz o calculo da corrente. Ao ligar a fonte assimetrica nos resistores, a ponta vermelha no R1, dar 3v, porque ao colocar a ponta vermelha no meio dos dois resistores, dar 0V no multimetro? Na fonte assimetrica ta 3v e C.C em 0.13, e tambem qual a corrente devo colocar na fonte para mim estudar? -
Pessoal! Fazendo um orçamento em uma TV STI (Semp Toshiba "32" modelo le 3250) constatei através de testes com o voltímetro que os resistores rd 26 e 25 estavam em curto. Fiz o reparo e acabei ao testá los danificando a placa em outro local pois logo ela apresentou tela em cortina colorida sendo que estava apresentando apenas tremidas e perca de cor anteriormente. Resumo da história: Agora estou quebrando a cabeço substituindo e testando componentes que vejo em curto. O problema é que procurei um esquema dessa placa que pudesse me fornecer os valores de ohms exatos para a efetiva substituição mas não encontrei. Se alguém puder me dar uma dica mais efetiva agradeço!
