Obtive essa Rx 580 Sapphire que era de mineração na china. Coloquei no pc a placa funcionou por 1min e desligou, não da vídeo, os ventiladores não ligam. Abri a placa para avaliar, tudo aparentemente ok, nada em curto, tudo certo com os fusíveis. 5v e 3v ok mas não tinha 12v. Olhei na parte de trás e tinha dois componentes modificados foi feito um jump no 2 e no 3 do U300. E o componente U4513 estava faltado no lugar havia apenas um jump. Alguém poderia me ajudar a contornar o problema, ou sabe quem mod é esse?
-
em análise Pad De Vram en Grafica Sapphire RX 580
Arcel Aviles Medal posted a topic in Vídeos Motherboard.
Estoy en la reparacion de una tarjeta Grafica Sappirre rx 580 con en camvio de dos modulos de vram pero no tengo el boarview de los pad de conexiones a la gpu alguien me los diera ? -
Olá, estou numa tentativa de reparo de uma Rx 550 que está em um nivel bem ruim de conservação, e eu creio que precisaria do boardview dela para verificar esses itens, notei que muitos resistores estão em falta, se puderem me ajudar agradeço, também aceito dicas sobre a analise, visivelmente esta assim mas vou tentar outras medições, mas sei que esses resistores estão ai por um motivo.
-
Alguem Que Tenha e Possa Disponibilizar O BoardView Da RX 560 De 4GB Da SAPPHIRE Modelo Pulse? Estou Com um Curto No 8º pino do PCI EXPRESS,Ou Seja Um Curto No 3.3 Volts. Obrigado Pela Atenção
-
dúvida Asus / M5A78L-M LX/BR rev. 1.00 / não inicia com a placa de vídeo.
Castros posted a topic in Motherboards, PCs, All in One & Cia
Ótima noite, Caros, espero que estejam todos bens! Minha placa mãe M5A78L-M LX/BR está com um problema bem complexo para mim que sou leigo, mas tenho certeza que qualquer um pode me ajudar aqui. o defeito é o seguinte. Peço desculpa pela historia gigantesca a Placa mãe está ligando somente SEM a placa de vídeo, o que acontece quando liga COM a Gpu Sapphire Radeon Rx470 4gb é simples, liga todos Fan's, até o da GPU, LED, mas nada do LED do HDD dar sinal de vida, teclado, mouse nada demonstra ter iniciado sistema operacional e nem aparece a BIOS. tentei seguintes procedimentos para reset BIOS Tentei Retirar Pilha de BIOS Testei tensão da Pilha Retirei Chip BIOS deixei um tempo fora Limpei com Limpa Contatos slot da BIOS e PCIx16 também BIOS que está presente é a 1101, hoje tem a 1201 devo fazer esse atualização na próxima semana. Mas minha maior suspeita (e esperança) é ser no SLOT PCI Express x16 mesmo, porquê uma vez eu vi minha filha de 2 anos com a mão em cima da Placa de vídeo (confesso que deu um desesperinho kkkk), mas isso foi a um ano, e depois disso funcionou normalmente. Espero que não seja algo na solda do BGA do Chip da placa vídeo, como não tenho outra placa mãe testei a placa mãe Asus com plaquinha velha, e também nada do sistema iniciar ou aparecer BIOS, ai fui pra cima da Placa de vídeo. Simplesmente fiz o simples desmontei placa de vídeo, de cima a baixo, taquei álcool isopropílico, clássico, até embaixo de processador e memoria, não se preocupem tenho um soprador e retirei totalmente o álcool e deixei horas secando. Porém nada mudou, me deram Schematic Diagram da RX 470, alias quem quiser é só pedir aqui que eu mando. ai procurei Procurei curto na linha 12V A e B Curto na linha 3,3V Procurei curto fases alimentação Chip, Memoria Procurei componentes aparência estranha Trilhas rompidas Fusíveis abertos Felizmente nada fora, a única coisa que eu queira fazer, mas não fiz, ver as tensões, só por duas coisas, não tenho confiança em ligar placa de vídeo sem dissipador, e também pois minha maior suspeita é sobre o Slot PCI Express x16 da Placa mãe, porém não sei quais tensões medir em cada pino, para qual trilha devo dar mais atenção, e nem tenho o diagrama ou esquemático dessa placa mãe. se alguém tiver Schematic diagram dessa placa mãe (ASUS M5A78L-M LX/BR Rev. 1.00) eu agradeceria muito, se não tiver só uma curtida já vai ser bem legal da sua parte kkkk. E quem puder compartilhar ideias, quiser perguntar, por favor fique a vontade, pois eu só tenho mais essas ideia para tentar após isso é encostar a minha vida gamer kkkkk. Procurar tensões no Slot PCIe x16 Atualizar BIOS 1201 Procurar tensões na Placa de vídeo A partir da daqui não sei mais o que fazer. Enfim me desculpa mesmo pela historia gigante agradeço cada minuto da sua atenção Cordialmente Douglas Castro -

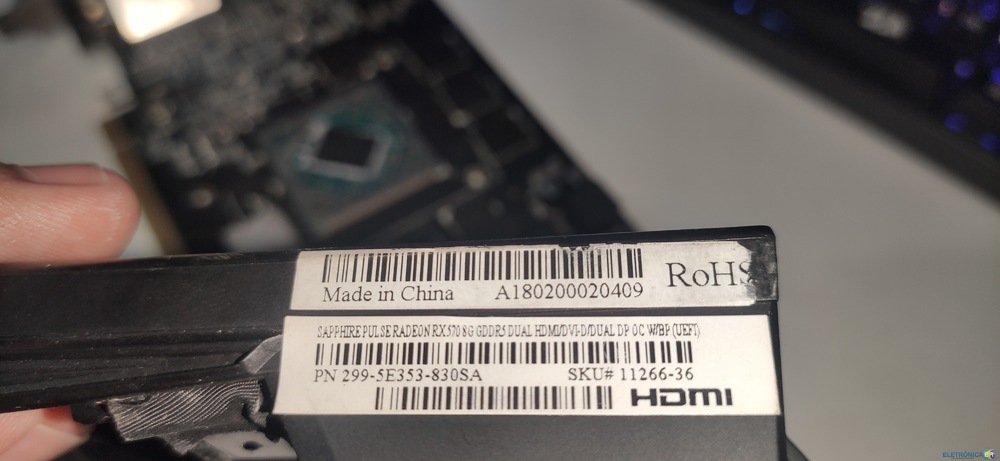

placa de video rx 570 sapphire pulse não tem vcore , ja troquei o pwm ncp81022 e não funciona mesmo tendo vcc de 5 volts e enable de 3.3 volts , a placa tem todas as tensões so não tem vcore , preciso de uma ajuda pra resolver esse problema
-

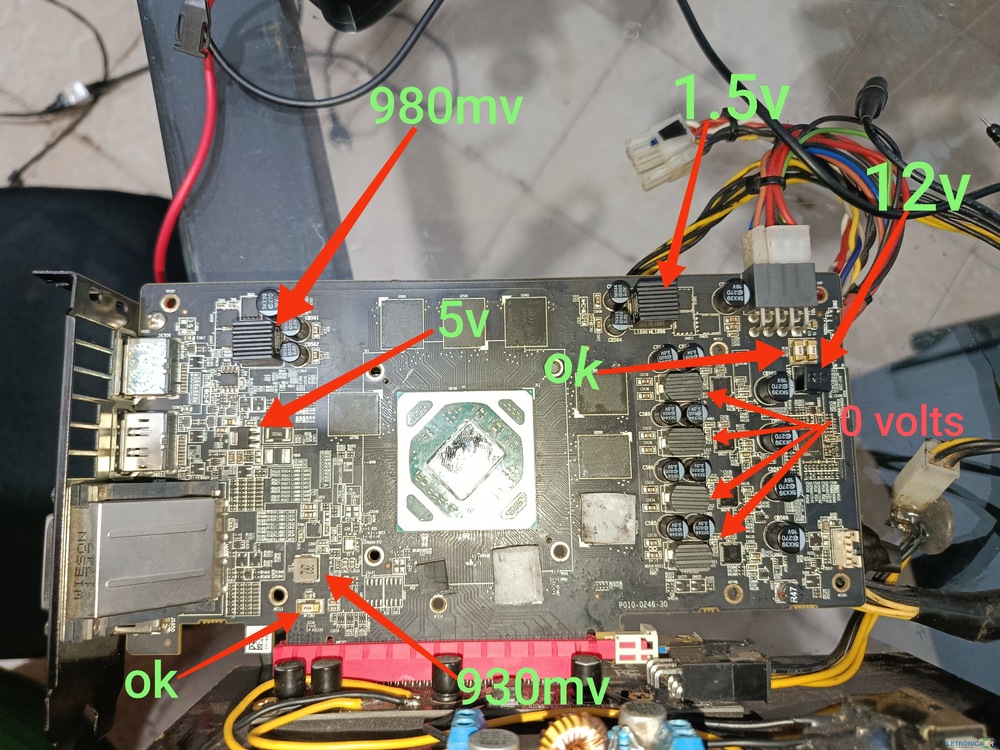

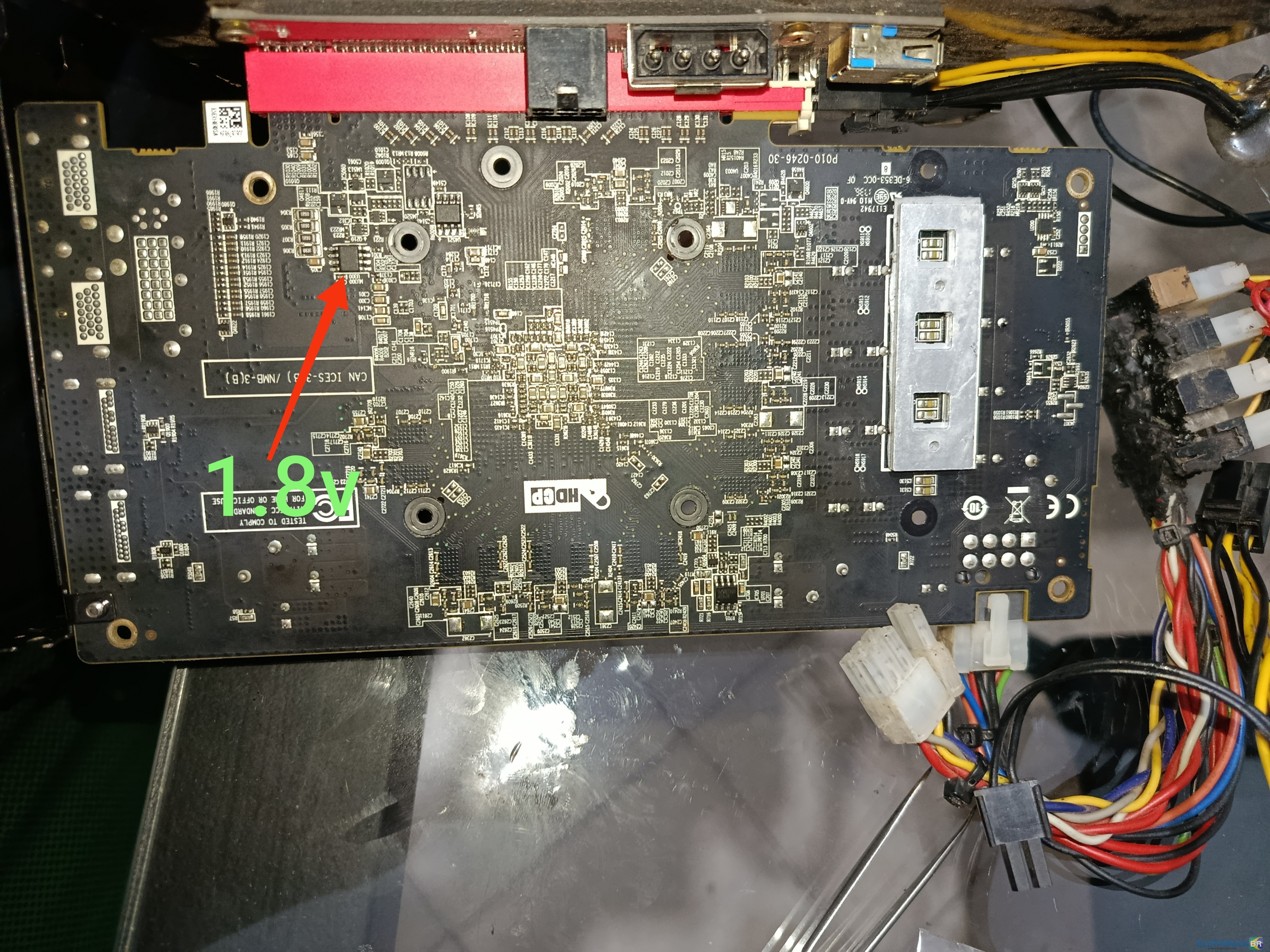

Bom dia,estou a dias tentando arrumar essa placa e até agora nada,placa de uso pessoal,comprei ela nova para mineração em 2017,fiz bios mod e ela ficou funcionando por 2 semanas e parou,as outras que eu tinha nenhuma deu problema,guardei ela e agora fui tentar reparar,ela estava sem tensões,totalmente morta,estava faltando tensão de enable no gs7103 (ele libera tensão de 1.8v quando funcionando),fiz um jumper para alimentar o enable e a placa liberou as tensões,agora ela até esquenta (da pra aguentar com o dedo encima) mas nao gera imagem,ja regravei bios e ainda nada,nao sei mais o que fazer,se alguem puder me ajudar agradeço.
-
resolvido Sapphire RX 470 4GB - Toda em curto, mosfets ok
icaro88duboa posted a topic in Solved Cases - Video Cards
Boa tarde amigos. Comprei essa RX 470 4gb da Sapphire, relatos do dono anterior é que parou de funcionar sozinha. paguei 200 reais nela já sabendo q estava com defeito(acho que paguei bem caro), vou reparar ela e montar num pc gamer meu. Fiz analise inicial da placa no multímetro ET-1002, escala de diodo e encontrei vários capacitores em curto, nenhum mosfet em curto com GND.(foto) Fiz analise a olho e não encontrei nenhum capacitor estranho rachado ou quebrado, Sera que pode ser gpu? conector pci ex e alimentação 12v da fonte, nenhum deles tem curto com GND. Obs: não liguei ela no computador por conta q só tenho esse aqui agora, e meu cabo riser não chegou ainda. Obs2: minha fonte sendo uma cx750 cheia de proteções, posso ligar essa placa nele sem medo? Obs3: conector 12v da fonte, onde entra os 12v os pinos de alimentação estavão escuro, não carbonizado, mas deixa entender que não foi utilizado uma boa fonte com ela. Duvida: posso tentar ligar com esse monte de curto ? Duvida2: algum teste que esqueci? Duvida3: faço reflow pra ver se volta video ? (posteriormente um reball) Obrigado compreensão de todos.
-
em análise Sapphire HD5450 - Componente queimado
Vitor6665 posted a topic in Motherboards, PCs, All in One & Cia
Tenho uma Sapphire HD5450 com defeito que estou usando para aprender eletrônica, fiz algumas medições e achei um resistor em curto (capacitor e um indutor com problema tbm porem acho que seja por conta desse resistor devem estar ligados no msm circuito), preciso do Boardview pra saber o valor de resistência.
-
Sequencia Start RX Vega 56 Sapphire Nitro View File Sequencia Start RX Vega 56 Sapphire Nitro (esquemático parcial) Submitter stmaicondouglas Submitted 06/07/2021 Category Video Cards
-
Olá amigos preciso de ajuda com um gráfico safira rx 470 4gb comprei para consertar por minha conta e risco Estou começando na microssolda e é algo que gosto muito, bom o problema é que o gráfico é curto tem os fusíveis de entrada Do conector de 8 pinos queimado, injetei energia com a fonte e em 5v ela tem um consumo de 4 A e o chip gpu começa a aumentar a temperatura, verificando visualmente tenho 6 capacitores como se tivessem sido retirados à força. Anexei algumas fotos do paciente. os necessários são c1408 c1454 c3607 c1486 c1420 e c5127 Em uma das fotos removi o capacitor c5126 para medi-lo, o c5127 posso tirar o valor dos outros estágios c5122 do seguinte circuito driver-mosfet de entrada.
-
Boa tarde, gostaria de me aprofundar e saber uma coisa, recentemente comprei uma RX 560 4gb sapphire usada pelo aliexpress, testando ela no Render test do Gpu-z vi alguns detalhes, percebi que ali em GPU chip Power Draw esta com 37.4w VDDCI Power Draw esta com 28.1w E VDDCI Power Draw esta com 4.2w isso e normal em um teste de render?
-
Boa tarde amigos. Tenho uma placa Sapphire R9 280xx 3gb de ram que de um dia para o outro não dá mais vídeo. Notei que meu pc não apita nada. Porém ele não inicializa a leitura dos disccos. Só funciona mesmo sem a placa de vídeo. Se alguém tiver o esquema elétrico dela, fico muito agradecido. Ou se puderem me orientar o que pode estar ocorrendo com ela também. Muito obrigado! Um grande abraço a todos!
-
Placa de video esta sem as tensoes principais Vcore, Vmen, Pll as tensoes de 12v, 5v e 3,3 v estao presentes
-

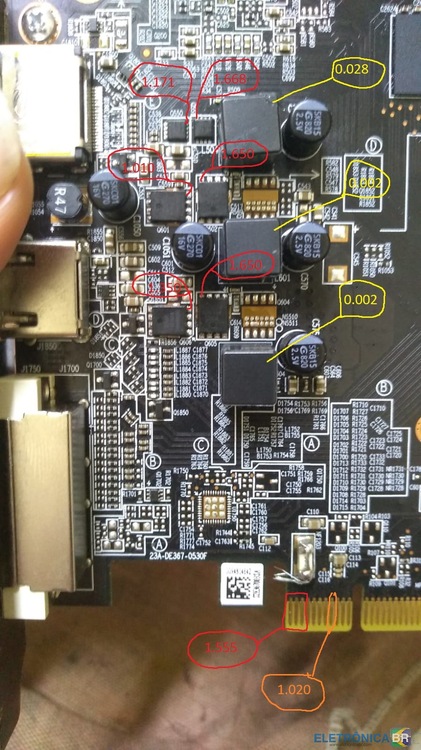

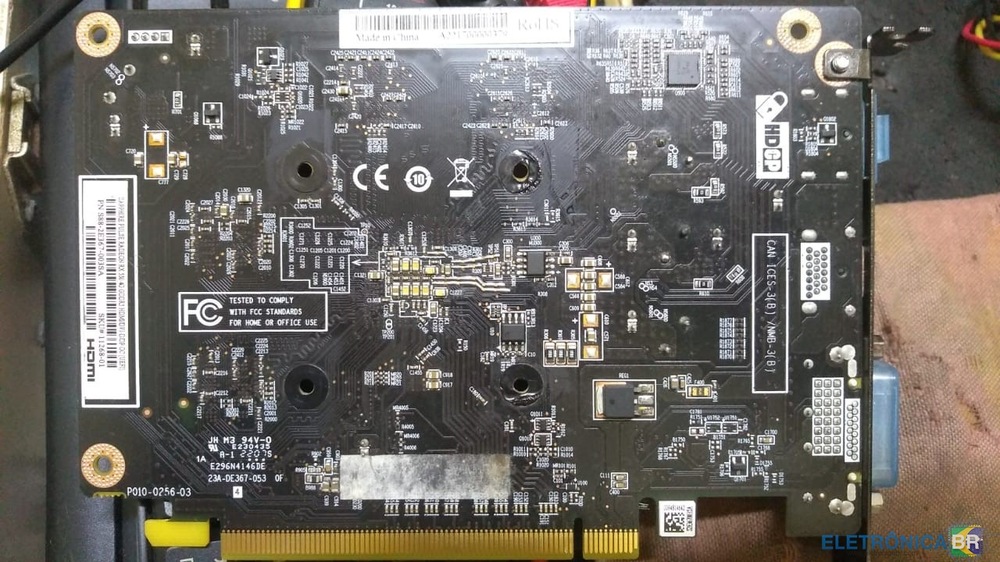

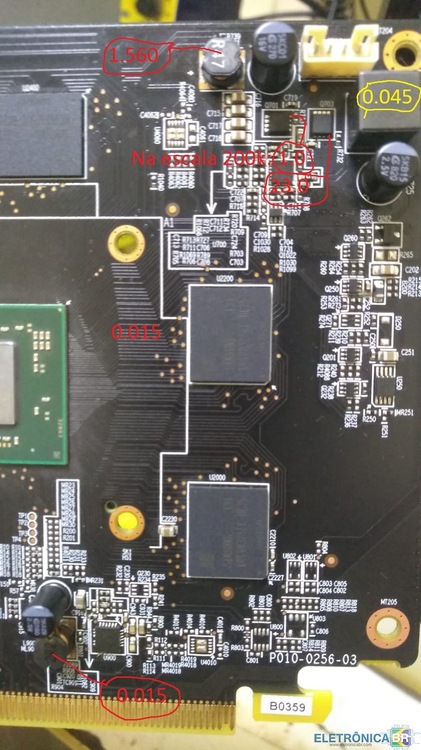

Boa tarde! Recebi esta Sapphire Pulse Radeon RX 550 4GB que não dá vídeo hoje, e não sei o por que. Não possuo esquema ou boardview desta placa, então, estou mais perdido que cego em tiroteio. Reparem que tem um jumper no fusível pois ele estava aberto. Então fiz medições primárias na escala de 2k em relação ao terra e segue na imagem: Pra começar.
-
-
Boa noite galera. Eu tenho uma Sapphire R9 270 OC que parou de dar video. Como eu estou iniciando em entrar no ramo de manuntenção, então decidir em tentar encontrar o problema dela. Mas como a arquitetura no pcb dela é muito complexa, não estou conseguindo encontrar o defeito. Ela não é como as outras. Vi que o HD 7870 tem a mesma construção da r9 270 sapphire. Ai que vem outro problema, não encontrei nenhum esquema eletronico ou boardviewer de ambas. Isso me ajudaria bastante. Então, alguem tem o boradviewer e o esquema eletronico de uma delas? Eu agradeceria bastante por me ajudarem.
-
dúvida Amd radeon r9 280x sapphire não da imagem e não esquenta chip
Quero Bis posted a topic in Video Cards
boa tarde, to com uma placa de vídeo r9 280x saphire, q ela liga e n da imagem, o chip nem esquenta.. vi q do lado esquerdo da placa tem 4 mosfets 2 em cima e 2 em baixo, os dois de baixo estão dando curto nos drenos e nos sources ele é de canal N. retirei os 2, mas o curto estão nos pads... até onde eu sei, esses não era pra dar curto... ou será q estou enganado? -
Boa tarde, não sei se e normal mais minha gpu esta a 42 graus apenas vendo vídeos no YouTube, netflix entre outros, não sei se e normal, já troquei pasta térmica, fiz uma limpeza nela, meu gabinete tem dissipador de calor na lateral e na parte de trás
-
Pessoal Bom dia! Estou com essa placa que não gera video, tem todas as tensões. já regravei bios. gostaria de saber quais os proximos passos que devo fazer nessa situação. Agradeço.
-
Essa placa apresenta todas as tensoes, mas nao dá vídeo. Reparei q ela fica com 2 leds acesos na parte de trás da placa. Nao sei se sao leds q indicam alg mal funcionamento no setor. Parece q tem um led pra cada canal de alimentacao do gpu e tem dois q ficam acesos na parte de baixo, mas eles estão com tensao de 0,95v, assim como os outros
-
senhores, estou com duas plaquinhas iguais sapphire RX6800 com o mesmo defeito, as duas não liberam tensão da GPU e não gira o cooler, eventualmente do nada elas voltam a funcionar, e do mesmo jeito que volta a funcionar, para novamente.. ja "garimpei" a placa toda em busca de alguma solda fria, e nada, alguém tem alguma dica? -
FALA GALERA TO COM UM PROBLEMAO MINHA RX5700XT NITRO PAROU DE ALIMENTAR AS MEMORIAS E ACHEI UM PSEUDO CURTO EM UM DOS CONTROLADORES MAS PRECISAVA DO BOARD VIEW PARA PODER TER CERTEZA -
em análise Placa de vídeo PCI-E AMD Sapphire Toxic Tri R9 280X 3GB/384bits sem video
hanzzo posted a topic in Video Cards
Bom dia Amigos,venho pedir uma ajuda,não tenho nenhuma experiencia em placa de video, mas estou com essa pra arrumar, gostaria de saber o que fazer, ela liga normal mas nãosobe video, está sem vcore e as bobinas do vcore acusam curto em escala de bip,se alguem puder me ajudar agradeço, não encontrei esquema -
olá, alguém tem o schematic ou boardviwer dessa plaquinha?
