Showing results for tags 'sinus'.
-

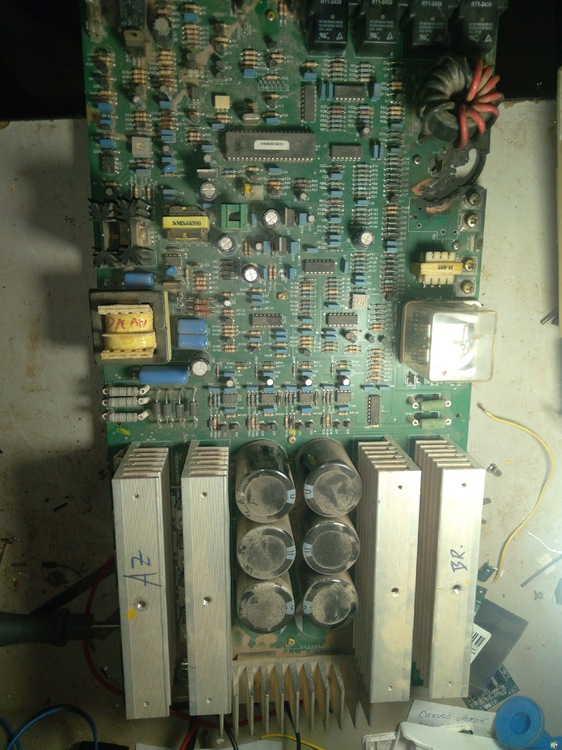

Bom dia, estou com este nobreak em bancada que quando conecta o cabo ac ele ja energisa a saida mas funciona normalmente. se desliga pelo botao o nobreak se desliga mas a saida continua energizada. peguei uma dica desse post aqui do forum no meu caso a placa é uma PCIV011940 entao o diodo que estaria na mesma posição seria o D16, mas eu substitui e nao resolveu. alguem tem mais alguma dica? -
dúvida nobreak sms power sinus ng ups 3200bi placa-pciv021943 .não liga
zoe posted a topic in Fontes & No-Breakes
boa tarde!! estou com esse nobreak que não liga nem em modo bateria e nem em rede...testes com baterias novas..quando ligo o botão ele libera tensão de alimentação de 5V que alimenta o processador,mas não aciona nada tbm...uma particularidade é que quando aqueço o processador ele liga normalmente..substitui o resistor r121 (1K) mas não obtive exito..como não tenho o processador para substituir ,fico em duvidas se é ele ou algo que seja na placa..se puderem me ajudar nessa empreitada fico agradecido!!
-
placa danificada, faltando componenes - não liga -Nobreak parado -Baterias bem usadas Sem maiores testes. -
esquema Esquema de nobreak antigo SMS Legrand Sinus triad 3100Bi
GilsonVR posted a topic in Fontes & No-Breakes
Estou ainda na busca do velho esquema deste nobreak, como este SMS Legrand Sinus triad está com a placa bem danificada fica difícil postar muitas ações executadas. o esquema me daria um caminho melhor a seguir, contudo não tenho nenhuma chance de baixar o dito. Posso fazer upload. mais baixar não. Interessante e complicado. -
em análise SMS Power Sinus Double II uSS-HP 3200Bii placa T02315-10
robsomubnt posted a topic in Fontes & No-Breakes
Boa noite, Pessoal! Alguem tem o esquema ou as ligações dessas trilhas ai da foto? Nobreak SMS Power Sinus Double II uSS-HP 3200Bii ( placa T02315-10 )
-
em análise SMS - Power Sinus NG UPS3200S 220V Mono [pciv021943] - Reinciando em modo rede
isaelf posted a topic in Fontes & No-Breakes
Foi conferido e trocados todos os relés, seus transistores de acionamento, o LM324 foi trocado, os capacitores eletrolíticos foram testados. A placa foi totalmente testada (diodos, resistores, etc), não encontrei nada errado. Nada surtiu efeito, em modo bateria não acontece o problema, apenas em modo rede, fica reiniciando em loop infinitamente até que seja deconectado da energia. Vejam o video em anexo para entender o problema. power sinus reinciando.mp4 -
Sinus Triad modelo antigo Visualizar Arquivo Pacote com os esquemas do modelo antigo da linha Sinus Triad Uploader zazulak Enviado 20-07-2020 Categoria Nobreaks SMS
-

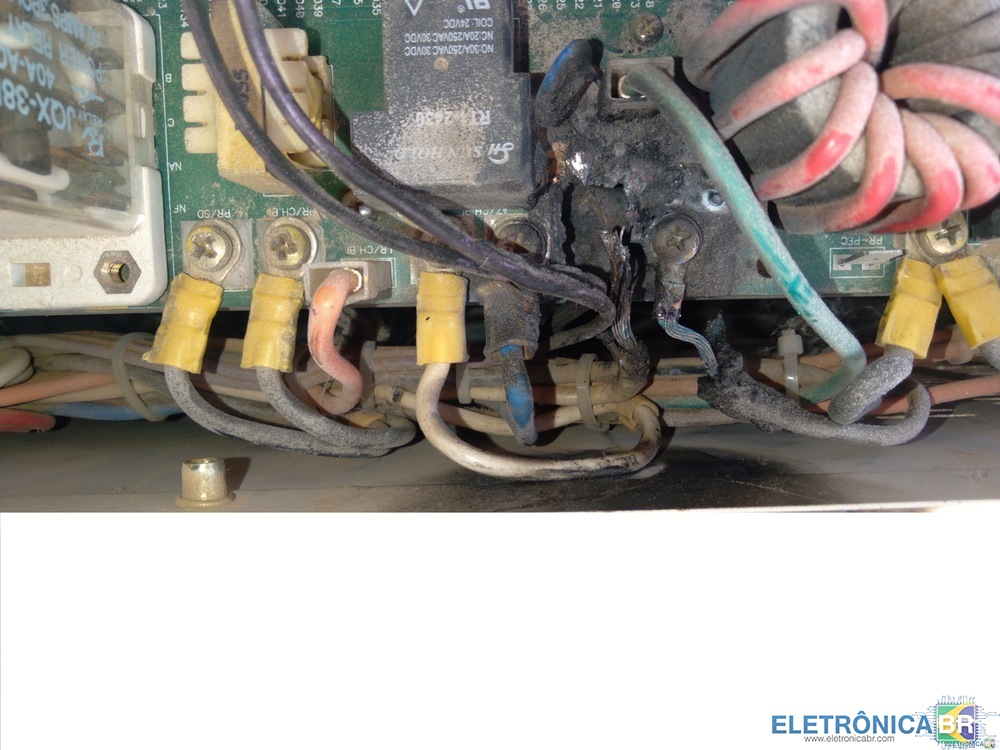

dúvida Nobreak antigo SMS Legrand Sinus triad 3100Bi, placa comprometida.
GilsonVR posted a topic in Fontes & No-Breakes
Meus caros, estou com um nobreak antigo: marca: SMS Modelo: Sinus triad 3100VA bivolt(st3100bi)br Defeito: Ele está com as placas comprometidas e não tenho o esquema elétrico. Do nada o nobreak desarma, desligando os equipamentos conectados. Não é bateria. Por ser antigo apesar de ser de uma linha mais potente, talvez alguém já tenha feito manutenção. -
dúvida SMS - POWER SINUS NG 2400Bi - Não desliga em modo rede
Tulcídio posted a topic in Fontes & No-Breakes
Agora, ainda no mesmo nobreak SMS Power Sinus NG uPS2400Bi, não é possível desligar quando em rede. Se desconectar da rede , no modo bateria, sim ele desliga normalmente. Alguém poderia dar uma dica do que pode estar acontecendo? A placa é a PCIV021940.. Relato de Defeito.m4v
-
Não tem tensão de BYPASS na saida relé do Bypass retido pela saida da Controller pino 24 de U1. Foi substituido o Cartão Controller e funcionou normal. Creio que este problema é alguma configuração da placa Controller. Qualquer dica será bem vinda. Tenho outro nobreak identico pretendo colocar eles em Redundancia.
-
POWER SINUS Visualizar Arquivo Esq Nobreak Senoidal Power Sinus - T04471-00 Uploader veracruz Enviado 09-07-2020 Categoria Nobreaks SMS
-
esquema SMS PCIV021943 POWER SINUS NG
Suportécnico SDKLAB posted a topic in Schema Requests for Power Supplies and Nobreaks
olá pessoal, estou precisando do esquema do nobreak PCIV021943 POWER SINUS NG, aguem poderia me ajudar? Obrigado, Eduardo- 1 reply
-
- 1
-
-
- pciv021943
- power
- (and 1 more)
-
esquema Nobrreak SMS sinus duble 10kva
C.odilon posted a topic in Schema Requests for Power Supplies and Nobreaks
Pessoal, preciso do esquema do nobreak sms sinus dubleii 10kva.. alguem pode ajudar? -
Nobreak não liga. Alguem tem o esquema. Desde já agradeço.
-
esquema Nobreak SMS Sinus Triad 1200VA - μSR 1200BI
Alvictor posted a topic in Schema Requests for Power Supplies and Nobreaks
Boa noite . Preciso de esquema do Nobreak SMS Sinus Triad 1200VA - μSR 1200BI . Não funciona nada , painel totalmente apagado e os 3 botões de comando não funciona . Fonte está ok . Tem tensões secundárias, porém nao tenho esquema do nobreak . Podem me ajudar?
-
boa tarde!! estou com esse nobreak que funciona normalmente em modo inversão,mas quando coloco na tomada ele acende o led vermelho FALHA,juntamente co o led verde REDE led laranja BYPASS e o terceiro led verde da POTÊNCIA,com o aviso sonoro acionado direto..não sei nem por onde começar a análise,se alguém me indicar o caminho fico agradecido..
-
bom dia,,senhores estou com um nobreak, SINUS TRIAD USR 3100BI, com fets queimados (em curto),porem entraram em curto logo apos a tentativa de medir a frequencia do cristal com ele ligado,péssima ideia.Porem antes disso o defeito dele é que demorava muito pra acender o display,e acionar os comandos. Pois bem,agora carbonizou alguns componentes e necessito repararlos. Qualquer informaçao desse nobreak,será bem vinda. Desde logo meu muito obrigado a todos.
-
Esquema Sinus Single 2000-3000 ST Visualizar Arquivo Esquema eletrico nobreak SMS Sinus. Uploader Guilhermebpereira Enviado 01-09-2021 Categoria Fontes & Nobreaks
-
Sinus Triad modelo novo Visualizar Arquivo Pacote com os esquemas da linha Sinus Triad do modelo novo Uploader zazulak Enviado 20-07-2020 Categoria Nobreaks SMS
-
esquema SMS Sinus Triad uSR 3100Bi
marcelo.digital posted a topic in Schema Requests for Power Supplies and Nobreaks
Boa tarde... quem puder ajudar preciso do esquema do Nobreak SMS Sinus Triad uSR 3100Bi, com painel analógico ou suporte de quem o conheça. Obrigado -
dúvida sms sinus ng ups3200bi-ligar tom.aciona rele cooler
rigonlee posted a topic in Fontes & No-Breakes
placa pciv021940, chegou com baterias, ruins, foi trocado, por df500( so para testes), liga fica acionando rele re5 e re6 e o cooler, e nao arma, sem ac funciona uns 3 minutos, mais acende todos leds debaixo, e fica dando bips, tendo saida, sem esquema. achei o d3 aberto, troquei mais nao funcionou.d1-d2-q4-q5-q6, ok, lm324 smd não tenho, por favor preciso da ajuda de todos. obrigado!- 6 replies
-
- 2
-
-
- sinus
- ups3200bi-ligar
- (and 3 more)
-
esquema SMS (PCIV021940) Power Sinus GN uPS2400 BI
Macilio Patrocnio posted a topic in Schema Requests for Power Supplies and Nobreaks
Olá a todos! Este é o meu primeiro tópico no forum! Vamos aos fatos... Sintoma em modo Bateria. Pressiono o botão "ligar", O Led vermelho da bateria e os 4 Leds Azuis ascendem, junto com o sinal sonoro contínuo. Um relé é acionado, as ventoinhas "pulsam" mas nem chega a girar... Fim do ensaio. Sintoma no modo rede: Pressiono o botão "ligar" Ele inicia o processo de alto teste característico da SMS mas não conclui. A luz vermelha da bateria fica piscando junto com o sinal sonoro apitando. testes realizados: Em modo Rede (Baterias conectadas). Desconecto o CN6 (dos fios Vermelho e Azul) vindos do Trafo. Pressiono o botão "ligar", O alto teste passa com sucesso, tensão de saída OK! Porem permanece em modo bateria. As Ventoinhas parecem trabalhar a todo vapor! (tensão de 12,44) Não sei se é fora do normal... Percebo um aguecimento nos circuito em frente ao CN6. Mas ja verifiquei que os componentes estão em seu funcionamento normal. Em meus testes! ao reconectar o CN6 no seu lugar o Led Vermelho da Bateria começa a piscar junto com o sinal sonoro apitando, as Ventoinhas vão diminuindo o giro e caindo a tensão até 0V. Desconecto novamente o CN6 e voltamos ao estado inicial deste teste. Já retirei o LM19 e liguei. o sintoma é o mesmo! Desconfio este circuito em frente ao CN6. Mas nao tenho o esquema elétrico, se alguem pude compartilhar, obrigado -
Power Sinus NG (PCIV021940) Visualizar Arquivo Esquema do nobreak SMS Power Sinus NG, modelo novo com processador SMD. Uploader zazulak Enviado 04-03-2020 Categoria Nobreaks SMS
-
resolvido Nobreak SMS power sinus II 3200va barulho no trafo
marcussmc posted a topic in Casos resolvidos - Fontes e NoBreakes
Boa tarde a todos! Estou com um nobreak deste acima citado de placa PCIV011940 de 3,2 KVA, que chegou para mim com um dos varistores de entrada estourado (VR3), e o diodo D46 em curto, fiz a substituição dos mesmos e quando ligo pela bateria o nobreak aciona um relé e aparece um barulho grande no trafo,(como se ele estivesse tremendo muito forte), não cheguei a ligar ele na rede. Alguem teria noção do que pode estar acontecendo? Será que pode ter danificado o trafo também? Como eu poderia comprovar o dano no trafo? troquei também o LM324 e o LM339. Um abraço a todos. -
em análise SMS - Power Sinus II uPS3200SFX - Circuito de establizaçãodetecção de rede defeituso
Rodrigo Steffler Kohl posted a topic in Fontes & No-Breakes
Olá a todos. Este é meu primeiro post no fórum, então não sei muito bem como funciona a criação de tópicos, mas vou tentar seguir todos os passos descritos acima. Então, estou com um SMS Power Sinus II uPS3200SFX, que veio com problema pra mim. Em primeiro momento, detectei que as baterias estavam danificadas e as substituí. Deixei o equipamento em testes por um tempo, porém, comecei a perceber que em algumas simulações de energia, quando eu retornava a falta de rede, ele se resetava, as vezes se ligava outras vezes não. Também percebi que em algumas partidas do equipamento via rede, ao realizar aquele auto-teste dos relés, ele também se desligava (esse defeito não estava acontecendo quando partia o equipamento via baterias, pois acredito que assim ele não realize o teste de rede presente). Como não possuou o esquema da placa, utilizei um semelhante (T08258-02 Power Sinus DSPBlack). Retirei a placa e detectei que o R9 (1ohm) estava danificado e o C6 alterando. Então eu os substitui. Também testei Q1 e alguns diodos zener, todos em perfeito estado. Como estava com a placa em bancada, também aproveitei para substituir o LM324 e os capacitores de MKP 10uF/250VAC (aqueles 3 que estão juntos por uma cinta), pois a capacitância destes estava bem baixa (em torno de 6uF cada). Efetuei a religação do equipamento e ele apresenta o seguinte sintoma: Aaparentemente parece ter piorado, pois agora além de estar com os mesmos problemas anteriores, ainda faz alguns estralos continuos do relé de REEDE/BATERIA quando se liga e também ao faltar energia um dos relés de establização fica chaveando sem sentido e quando isso acontece no painel, se desliga o led de bateria e pisca o de rede (quando equipamento permance em baterias, com o inversor ligado, é como se tivesse pulsando continuamente entre situação normal e estabilização). Eu gravei um video, mas não consegui fazer upload dele aqui para o fórum. Também realizei os teste de todos os relé e aparentam estar em perfeito estado. Eu suspeito que seja o microcontrolador, pois já peguei um caso parecido de um equipamento menor da SMS (não me recordo o modelo).
15_21.55_8a2fd607.jpg.ba5ca47a097ead0f7c03529213619f46.jpg)
.jpeg.e7375639f74d9068430a22631b58a7ab.jpeg)
