dúvida Preciso do schema do cce ultra thin n345/71R-NH4CU6
Anderson Nascimento Dos Santos posted a topic in Notebook's
estou tentando baixar o schema eletrico dessa placa alguem pode me ajudar? -
Boa pessoal, chegou aqui pra mim um notebook CCE ht345 TV que está sem a parte de cima, o cliente estava utilizando ele via saída HDMI no monitor externo. O problema é que o mesmo deixou de funcionar as saídas de vídeo externas, mesmo sabendo que a placa está funcionando (teste feito com a ferramenta sonora via porta USB) o mesmo não da vídeo nas saídas externas. Como ele está sem tela e cabo flat não tenho como afirmar se o circuito LVDS está funcionando corretamente, Mas como o cliente informou que já estava utilizando ele assim a muito tempo acredito que isso não interfira. Já tentei regravar BIOS, resetar, conectar na saida HDMI, VGA e nada funciona. não da pra saber se o sistema inicia devido a falta de vídeo, porém como mencionado acima coma ferramenta sonora a placa apresenta o processamento normalmente. -
dica Notebook CCE Win Ultra Thin T345 - CL341 MB NPB Ver: C - Não liga
fabiano.julio posted a topic in Notebook's
Peguei esse notebook nao ligando, ao fazer os testes basicos, percebi que a placa ligava e apresentava imagem quando a fonte estava desconectada, se plugasse a fonte, a maquina nao ligava e ficava inoperante sem LEDs indicadores. então eu achei que tivesse um problema no circuito de carga. medi todas as tensões do ci PU4 BQ735 e percebi que so nao tinha o sinal ACIN, como essa placa nao tem esquema batendo 100% fui no instinto e troquei o ci PU4 BQ735 e, pra minha surpresa nao subiu os 3v do ACIN, então eu parti para analisar o circuito do standby TPS51125 PU3, la percebi que todas as tensões estavam presentes com excessão de 3v_ALWP e 5v_ALWP das fontes de standby, medi a resistencia em varios pinos no ci TPS51125 PU3 e percebi que nao tinha nada de anormal, só nao libarava as tensões, então troquei o ci PU3 e pra minha surpresa nao mudou nada. usei o osciloscopio para monitorar as linhas de saida e, para minha surpresa havia um ripple na linna de 3v_ALWP do standby e o causador so poderia ser o capacitor de filtragem C128, capacitor de aluminio de 6.3v por 220uf feito a substituição e a placa voltou a o seu funcionamento normal! OBS: Vi aqui no forum que varios tecnicos pegaram esse defeito, os mesmos sintoma e não conseguiram resolver! vou deixar uma foto do modelo da placa, porque trabalho no ramo de eletronica para notebooks faz uns 15 anos e nunca peguei desse modelo ja peguei de outros bem parecido com esse que usamos os mesmos esquema CL42 | CL341.
- 1 reply
-
- 3
-
-
- dica tecnica dica
- notebook
- (and 7 more)
-
em análise Notebook CCE Ultra Thin U45L não é possível mexer na BIOS, possivelmente corrompida
ghidini posted a topic in Notebook's
Bom dia, estou com um notebook cce Ultra Thin U45L, e não consigo mexer na bios, preciso do arquivo da BIOS para regravar. -
dúvida CCE WIN Ultra Thin T345 / PCI MB CL341 C HM76 / Sem sinal de vida
MoisésDeagostini posted a topic in Notebook's
O notebook não dar sinal de vida, não liga nada do notebook. Descubri alguns compronentes queimados. Preciso do driagrama da placa mãe PCI MB CL341 C HM76 -
dúvida CCE Ultra Thin U45B - placa mãe 71R C14CU4 T810 C14CU51 - Liga, mas não dá vídeo
Dennis José posted a topic in Notebook's
Olá a todos! Estou com esse notebook da CCE Win que não está dando vídeo, o cooler gira, quando pressiono o power, acende um led azul. O carregador chegou até mim todo estourado, remendei e testei, está entregando 19v. Comecei testando a memória RAM em outro notebook, ela está OK. Limpei os contatos do slot e nada, testei a saída VGA, troquei bateria CMOS sem carga, desconectei tudo que não seja necessário para o notebook ligar (HD, teclado, placa de rede, auto falantes), nada me deu vídeo. Importante ressaltar que quando peguei olhei a placa, tinha um velho adesivo de garantia em cima da área do componente U19, pesquisando sobre, descobri que é o problema mais constante nessa placa mãe. Removi o adesivo com muito álcool isopropílico, aproveitei pra limpar a placa num geral. Quando terminei, notei que o U19 já havia sido removido, e o jumper do C438 para o C439 já havia sido feito, o que inicialmente achei estranho, foi todo vídeo e fórum recomendar outro jumper do C464 para o C471. O estranho é que fiz um teste de continuidade e esses terminais já estão em curto (multímetro indica 0 ohms), concluí que não havia a necessidade desse jumper, os 3 terminais que recomendaram o jumper, estão recebendo a mesma tensão. Peguei um multímetro e testei as bobinas: L11 tem 5.12v. A bobina L9 tem 1.1v, L12: 3.33v O negócio é que no começo dos meus testes, o Vcore não apresentava tensão, cheguei a pensar que tinha algum componente queimado, acabei chegando nesse componente: OZ8293LN-B4-0-TR (ele já tinha tensão de 5v e 3.33v que o esquema diz chegar), no esquema diz que ele devia enviar o sinal do gate para os mosfets, não é o que estava acontecendo. Fui estudar mais um pouco, acabei desmontando tudo de novo, a placa pegou poeira com o tempo, limpei de novo, conectei só a RAM e a bateria do CMOS (a nova), fui testar os locais que deviam apresentar sinais, vulgo o clock do PWM, sinais no esquema descritos como "SVIDSOUT" e "VCORE_ON" e acabei encontrando tensão (não tenho osciloscópio ainda, não cheguei a verificar o sinal), daí fiquei confuso por um segundo, porque meu problema antes é que o OZ8293LN não estava enviando sinal para os gates, agora ele passou a enviar, não sei dizer se foi pela limpeza novamente, a desmontagem ou se foi por medir os sinais que ele deveria receber. Como estava desmontado, o processador começou a esquentar (pela primeira vez). Montei a placa para ver se estava dando vídeo, não foi o caso. Fui medir as bobinas do Vcore e obtive as seguintes tensões: L4: 1.17 L1: 1.11v A partir daí comecei imaginar se seria um problema da BIOS, vi um vídeo de um técnico com a mesma placa mãe e as mesmas tensões, ele regravou a BIOS e obteve sucesso. Comprei um gravador de BIOS Eprom Ch341 e estou esperando chegar, ainda não baixei um arquivo de BIOS desse modelo, mas vi que por aqui tem e gostaria de testar. Entendo de solda, tenho um bom ferro de solda, estanho, fluxo, malha dessoldadora e me sinto preparado para remover esse CI se necessário. Vi que tem uma pinça jacaré para evitar isso, vou tentar utilizar ela primeiro. Na compra enviaram um tutorial e o software para usar junto com a gravadora, vou me basear nisso por enquanto. Mas gostaria de mais dicas a respeito, eu cheguei a conclusão que o problema poderia ser a BIOS, mas também encontrei vídeos de técnicos trocando diversos pequenos componentes dessa placa (resistores, capacitores, etc).
-
Visualizar Arquivo cce ultra thin N325 71R-NH4CU6-T810.bin Bios do cce ultra thin N325 71R-NH4CU6-T810. Bios corrompe e fica travando na logo da CCE. Erro recorrente nesses modelos. Uploader João Brasil Enviado 12-08-2020 Categoria CCE
-
Olá! Alguém com essa Bios CCE- Ultra. thin HT345 TV PN-15BFT3-010300? -
preciso de esquema da placa mae dele -
notebook entrou na assistência com suspeita de ser Bios por que as vezes funcionava e as vezes não saia imagem, então eu regravei a bios e notei que a pilha não tinha 3v então eu demorei até conseguir uma pilha pra essa placa e quando consegui a placa não funcionou mais regravei a Bios novamente com um arquivo que achei do Fórum novamente e não funcionou, agora coloco na fonte de bancada e a corrente pinga de 0.00 pra 0.01 e não liga e quando aperto o botão do power ela pula pra 0.10 e volta mas não inicia a placa
-
resolvido Notebook CCE Ultra Thin U45L, placa 71R-C14CU4-T810. Nao liga
flaviomac posted a topic in Casos resolvidos - Notebooks
Boa noite a todos, estou com uma placa aqui já a algum tempo e decidi ver o que houve com ela, na fonte de bancada não arma e nem da sinal de curto. visualmente notei uma parte queimada como um curto, tem 2 componentes queimados, não entendo o esquema, e estou com dificuldades para identificar os componentes. se alguém souber ou tiver uma placa igual agradeço deste ja a ajuda. segue a foto da placa.
-
devolvido CCE Ultra Thin U25 C14CU-T810 v. 1.0 nao reconhece dvd
James Nasa posted a topic in Motherboards, PCs, All in One & Cia
boa noite Estou com este com um note cce que não reconhece dvd -

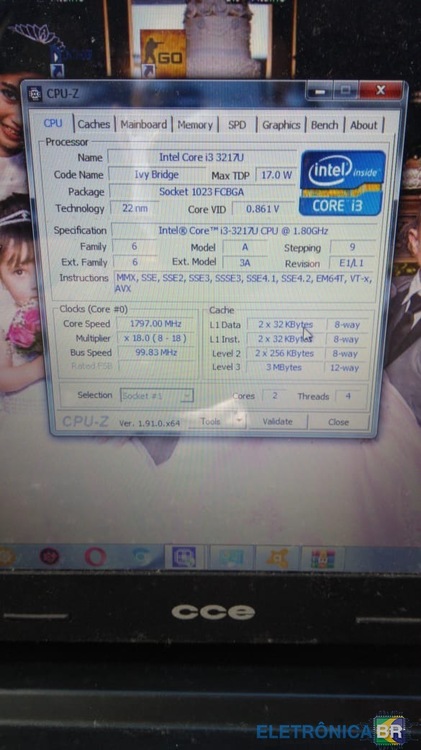

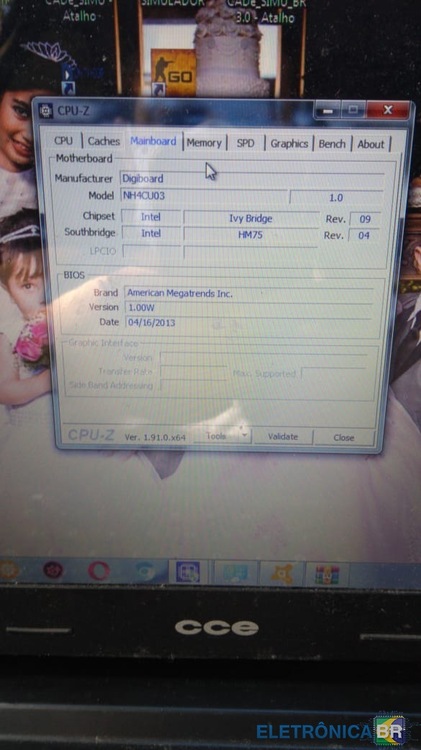

GALERA, PRECISO MUITO DA BIOS ORIGINAL DO MEU NOTEBOOK CCE ULTRA THIN N325 - DIGIBOARD NH4CU03 / REV 1.00 QUERO INSTALAR UM EGPU PARA PLACA DE VÍDEO EXTERNA MAS JÁ TESTEI A MESMA E NÃO RECONHECE. DEVIDO A BIOS SER BLOQUEADA (NÃO CONSIGO TER ACESSO A ELA NA CONFIGURAÇÃO DO BOOT) PROVAVELMENTE TEREI QUE FAZER ALTERAÇÕES NO ARQUIVO DA BIOS HABILITANDO ALGUMAS FUNÇÕES PARA ELA CONSEGUIR LER A EGPU. TEM UM VÍDEO NO YOUTUBE - LINK GOSTARIA MUITO DA AJUDA DE VOCÊS, NÃO TENHO MUITO CONHECIMENTO MAS ESTOU ME ESFORÇANDO E FOCADO PARA CONSEGUIR ESSE PROBLEMA DEVIDO NÃO TER CONDIÇÕES NO MOMENTO DE COMPRAR UM NOTEBOOK GAMER. DESDE JÁ, AGRADEÇO O APOIO DE TODOS.
-
Boa noite! Gostaria que fosse realizada a disposição da BIOS do Notebook Cce Ultra Thin U45L para autalização da mesma. Desde já agradeço.
-
resolvido Notebook CCE Ultra Thin 71r-c14cu4-t810 Liga mas não da vídeo
Formação Grátis posted a topic in Casos resolvidos - Notebooks
Ola amigo. Estou com um Notebook Ultra Thin que esta ligando mas não da vídeo. Gravei o bios e mesmo assim nada. As tensões de 5v e 3v estão presentes. O pino da bios chega 3,3v normal. Bobina L1 5v. Bobina L12 3V. O processador esquenta e o GPU também. Troquei a memoria mas nada. tirei todos periféricos e nada de vídeo. nem vídeo externo. Agradeço a colaboração. @Leonildo @Jack O'Neo @Chagas Moura -
dúvida CCE Thin 745 - MB Cl341 C HM75+I7 - Liga e Depois desliga
afaraujo79 posted a topic in Notebook's
Olá amigos, estou com esse notebook e quando vou formata-lo ele desliga. Quando deixo na tela de setup ou outra qualquer ele não desliga. É so quando esta no processo de formatação que desliga. Alguem sabe dizer qual o problemas: ja troquei o HD; ja tirei a placa de wifi só não troquei a memoria -
Olá pessoal. Estou com um cce ultra thin na bancada, o mesmo não sai som, já reinstalei driver, formatei, troquei o Codec de áudio, e verifiquei componentes no setor de áudio e suas tensões. E nada de anormal. Alguém poderia teria uma ideia do que possa ser? Segue o esquema
-
em análise Cce Ultra Thin U25l+ - 71R-C14CU4-T810 - Tela azul e troca do processador
Henrique Slayer 666 posted a topic in Notebook's
Boa tarde a todos! Comprei 6 processadores modelo SR109 que são utilizados na placa citada no título do tópico porém apenas 2 funcionaram, os outros apresentaram um superaquecimento pós troca! Gostaria de saber se alguém de Vcs tbm trabalha com troca desse componente, se o aproveitamento da troca é realmente baixo ou se Vcs tem alguma dica para manusear esse componente? Uso uma máquina Honton R490 com um ciclo descrito abaixo: AMD Rapid 003 003 003 003 003 003 003 Temp 100 185 215 225 235 243 253 Time 060 045 040 040 040 045 040 Obs: O defeito das 6 placas eram: Tela azul Agradeço desde já a atenção de todos! -
Visualizar Arquivo Eprom Thin client Dell Wyse Ambas as Eprom do Thin client Dell Wyse CN665 e CI751 Uploader Mario F. Camargo Enviado 23-11-2021 Categoria Dell
-
dúvida Notebook CCE Ultra Thin U45W demora ligar após troca de SSD
Jakson Diogo Castro Silva posted a topic in Notebook's
Após comprar um SDD e trocar, meu notebook liga mas apresenta tela depois de uns 10 minutos (em média). Já formatei várias vezes. Já voltei pro HD. Já testei as memórias. Já troquei pastilhas do processador. Nada foi solucionado! -
dúvida Part Number CCE Ultra Thin U25 MB 71R-C14CU4-T810
ademir.mail posted a topic in Assuntos Diversos
Olá pessoal. Alguém poderia me ajudar com o part number do cabo flat dessa placa? É que eu comprei algumas dessas placas para reparo, e preciso encomendar um cabo flat para poder realizar um teste mais completo de funcionamento. No momento estou testando apenas através de um monitor externo, e pra evitar volta devido à falta de vídeo na tela principal, preciso de um cabo flat correto. Até comprei um aqui, mas não me atentei ao anúncio, e não serviu para essa placa mãe ==> MB 71R-C14CU4-T810. O que adquiri, tem o código 45R-H14101-1801 ==> (Não funcionou). Agradeço a quem se dispor a ajudar. -
Boa tarde! Preciso do arquivo BIOS para essa placa em específico. Aos colegas que puderem ajudar, desde já agradeço. Notebook CCE Ultra Thin U25B/71R-C14CU4-T810/C14CU51 M/B V1.0 -
Identifiquei o CI de carga U13 "OZ8660ln " com problema, mas não estou conseguindo remove - lo , tenho uma estação de ar Hikari Hk-850 , e medindo com o termómetro de multímetro esta alcançando uma temperatura máxima de 400 graus, tentei em uma placa sucata aquecer esse CI por vários minutos com fluxo pasta Yaxun yx-20 e o mesmo não sai. Será que o problema é minha estação que não esta chegando a 500 graus ou existe alguma técnica que não estou sabendo ?
-
Driver do Notebook CCE ULTRA THIN U25 Visualizar Arquivo CardReader Chipset HD Intel VGA Wlan Uploader Técnico Emanuel Enviado 17-10-2020 Categoria Notebook - Drivers
-
Visualizar Arquivo CCE ULTRA THIN U25 Esquema elétrico notebook cce ultra thin Uploader Técnico Alan Rafael Enviado 17-10-2020 Categoria Informática
