Tenho em minha bancada esse Nobreak SMS de placa: PCIV020042, inicialmente chegou e nada ligava, ao analisar a placa, constatou-se que o resistor R63 estava carbonizado, que o resistor R205 estava aberto, e que o transistor Q32 estava em curto, após a substituição destes 3 componentes e remontagem do equipamento ao ligá-lo em uma lâmpada série a mesma acendeu indicando curto. Minha dúvida é: "os cabos Azul e Branco que vem do transformador e vão para o circuito inversor deveriam dar Continuidade?" -
esquema Nobreak SMS Power Vision Black uPV3000Bi
William_R postou um tópico em Gerenciador de arquivos
Nobreak SMS Power Vision Black uPV3000Bi Visualizar Arquivo Placa ZESQ007240 (ZESQ0072-40) Uploader William_R Enviado 09-11-2021 Categoria Nobreaks SMS -
Curto circuito provocado com placa de painel e carcaça. Não liga o Nobreak. Teste feito seguindo a trilha do cabo elétrico do painel encontramos o Diodo D12, D20 com continuidade aberto. Preciso da referência dos componentes e se possível seu substituto por diodo zener comum.
-
-
resolvido Nobreak SMS Power Vision NG upv3000Bi 24V Na bateria só funciona um minuto e desliga
manatec postou um tópico em Casos resolvidos - Fontes e NoBreakes
Este Nobreak com as baterias voltagens normais e sem mau contato, funciona só um minuto nas baterias quando se desliga a AC. Parece que está temporizado. Já fiz limpeza de pó, as peças visualmente sem danos. Como a temporização é quase igual para desligar em um minuto quando se acaba a AC externa, me parece que ele pode estar com alguma programação e eu não sei como resetar para modo de fábrica. Se alguém puder me dar uma dica para este defeito, agradeço. -
dica Nobreak SMS Power Vision NG upv3000Bi Placa PCIV020042
peco postou um tópico em Fontes & No-Breakes
Não liga, tem tensão na bateria e não faz nada ao apertar o botão. R63 aberto, originalmente de 1K trocar por um 2k2, verificar se o D20 não está aberto ou com fuga se tiver ruim o codigo dele é zener de 2,7V Caso mesmo assim não ligue verifique Q6 mjd45h11, Q8 BC817 e C20 Cap 100mf/16v. Fonte de 15V outro defeito bem comum neles Verifique R202 3R3, R205 0,33R, Q32 BC817, Q35 bsz44on10ns3, IC12 tps40210, D69 zener 15v, D68 1n4148, D73 stps3150. espero ter ajudado. -

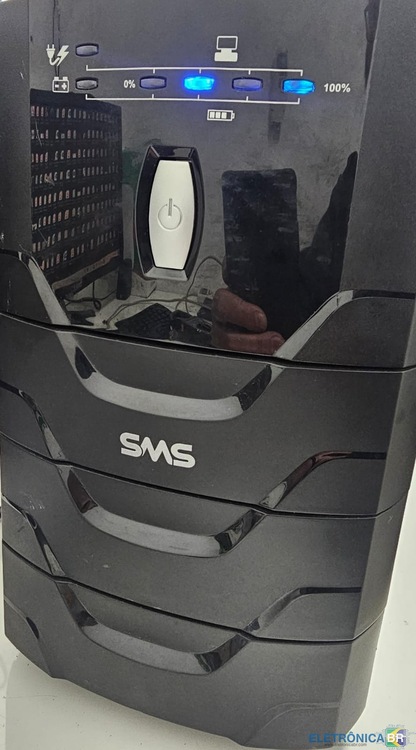

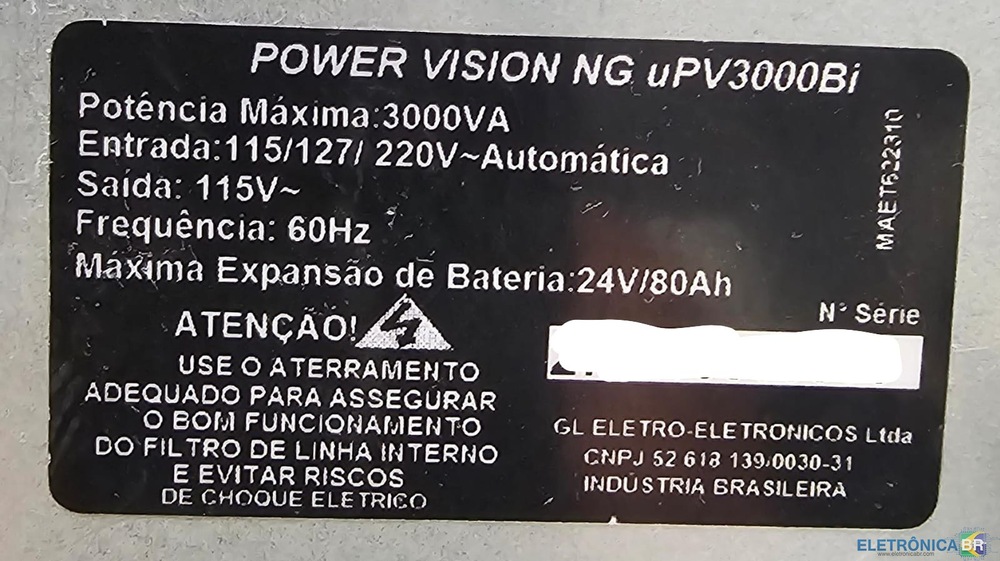

Peguei um Nobreak SMS Power Vision NG upv3000Bi Placa PCIV020042 com comportamento muito estranho. Não liga fora da tomada (se colocar na tomada ele liga) mas aí quando ele entra no modo inversor tem vezes que funciona normal, tem vezes que funciona um pouco e desliga e tem vezes que desliga sozinho imediatamente e apresenta comportamentos estranhos! Infelizmente por não possuir o esquema elétrico eu penei muito pra encontrar o problema. Atenção pois esse modelo tem uma quantidade enorme de versões da placa e os esquemas elétricos não batem absolutamente NADAAA com esse aqui. Creio que o único esquema parecido é o de versão PCIV020041, que parece que existe aqui no fórum mas eu não tenho crédito pra baixar... Encontrei o resistor smd R63 aberto e com muito custo identifiquei que seu código é 01b (1K). Esse resistor conecta dois transistores entre si. Pude notar que a corrente que circula nele é muito alta, o que faz ele trabalhar pelando de tão quente!!! Então notei que esse é um problema crônico desse modelo e um erro grotesco de cálculo da engenharia responsável pelo circuito. Após muita pesquisa, um amigo de outra cidade, ex autorizada da marca, me disse que o fabricante estava recomendando usar 2 watts pra esse resistor.... Meu Deus...se for verdade isso os caras erraram por uma razão de bem mais 10 vezes!!!! Resolvi super dimensionar então. Usei dois resistores de 1k9 x 3w cada um em paralelo e, devido às tolerâncias, constatei que a resistência final ficou em 989 ohms. E vou dizer uma coisa!!! Após isso conectado na placa, tudo passou a funcionar perfeito!! Deixei uma noite e um dia inteiro em teste e e pude notar que os engenheiros erraram feio mesmo pois mesmo agora vi que os resistores ficam consideravelmente quentes. Depois de uma semana funcionando perfeitamente em todos seus recursos, envolvi o arranjo de resistores em espaguete termo retrátil e com fios mais longos conectei ao circuito. Com presilha plástica o prendi em um lugar no fluxo de ar das ventoinhas. Ficou ótimo. Se a dica for útil pra alguém, peço deixem um joinha!!
