  1. Oi pessoal, não tenho muito experiência nessa área de eletrônica. Mais com muita persistência já conseguir arrumar alguns xbox 360. Estou com um xbox 360 corona V1. Que esta queimando o resistor, que sai da ksb até a gpu. Eu coloco um novo o xbox liga normal e não da erro funciona perfeitamente. Mais depois desligando e ligando novamente ele volta da o erro 0021 com o resistor já alterado. Vi nos esquema de onde ele sai e para onde vai que seria gpu. Será que o problema é ela? E teria que fazer um reballing? Quem já teve esse problema e poder me ajudar, obrigado
  2. Bom dia! Peguei um Xbox 360 lacrado, placa Corona V2 para fazer o RGH3. Fiz o exploit com o Rock band. Leitura da NAND com o Simple 360 NAND Flasher. Abri a NAND no JRunner v3.3.0 r4. Carreguei o arquivo já com CPUKey, marquei a opção RGH3, salvei como updflash.bin. Com o arquivo, eu fiz a gravação no Simple 360 NAND Flasher. Fiz os pontos de soldas como sempre faço e ok. Console ligou e deu certo, apps .XEX funcionando corretamente. Porém, o leitor só lê disco original, discos gravados ou piratas, ele não lê, reconhece como DVD de filme ou volta para o menu principal do console. Se eu fizer o procedimento no JRunner marcando a opção nofcrt, o console nem se quer reconhecer o disco original mais. Também já tentei alterar na Patch Keyvault o DVDKey para 11111111111111111111111111111111 e mesmo assim não reconhece nada. Alguém pode me ajudar? Agradeço desde já, obrigado.
  3. galera esse game chegou pra min e desbloqueado rgh 2.0 com chip,ele liga,chip pulsa mais nao da video fiz a subistituiçao pelo rgh 3.0 lir a nand tudo certinho mais nao sobe o shell voltei o chip pra placa gravei o shell mais continua na mesma nao tenho a nand original do aparelho alguem tem alguma dica?
  4. rangelcarrijo

    dúvida placa trinity xbox 360

    boa tarde, estou com meu xbox rgh com placa trinity que eu acredito que esteja com defeito, eu posso estar substituindo a placa por outra e voltara a funcionar?
  5. 38 downloads

    Ola amigos para utilizar o programa e so entrar na pasta \Boardview\Boardviewer\BoardViewer e executar o executavel do programa depois e so carregar o esquema desejado e ser feliz . @vitor.gpi @MSoler @Ms
  6. xbox one fat greybull Ver archivo pdf esquematico xbox one fat greybull Submitter Kalhid Israel Rivera Ortiz Submitted 02/05/25 Categoría Esquemas
  7. 1 download

    pdf esquematico xbox one fat greybull
  8. Comprei uma placa Corona V6 com S-RGH de segunda mão recentemente, que funciona quase 100%... O console desliga após um tempo de uso, apresentando luz vermelha com erro 0010. Chequei todas as tensões, refiz o RGH, mas tava tudo ok exceto por uma coisa: a tensão no ponto E que vem da KSB caía de 3.3V para 0.6V, qnd dava a luz vermelha... Gostaria de saber se alguém já teve um problema parecido e quais seriam as possíveis causas e soluções?
  9. a manete parou e fui ver e queimou o componente do r1 e esta torrado por baixo do componente nao tenho a trilha
  10. Ola, preciso de ajuda, substitui o analogico esquerdo do meu controle do xbox one, porem ele só fica puxando pro lado esquerdo e o lado direito nao funciona no analogico, ja troquei a peça e troquei somente o potenciometro dir/esq, porem o problema persiste, se alguem puder me dar uma dica de como resolver fico muito grato
  11. Amigos. Tô com esse XBOX ONE FAT aqui na bancada me querabdo a cabeça. Coloco a fonte e nem pisca a verificação. Não encontrei nenhum curto. Tem todas as tensões de stand by Só não encontrei 5v após o U4B4 (foto). No pino 4 de U4B4 não era pra estar zerado? Preciso da ajuda dos amigos. Edson

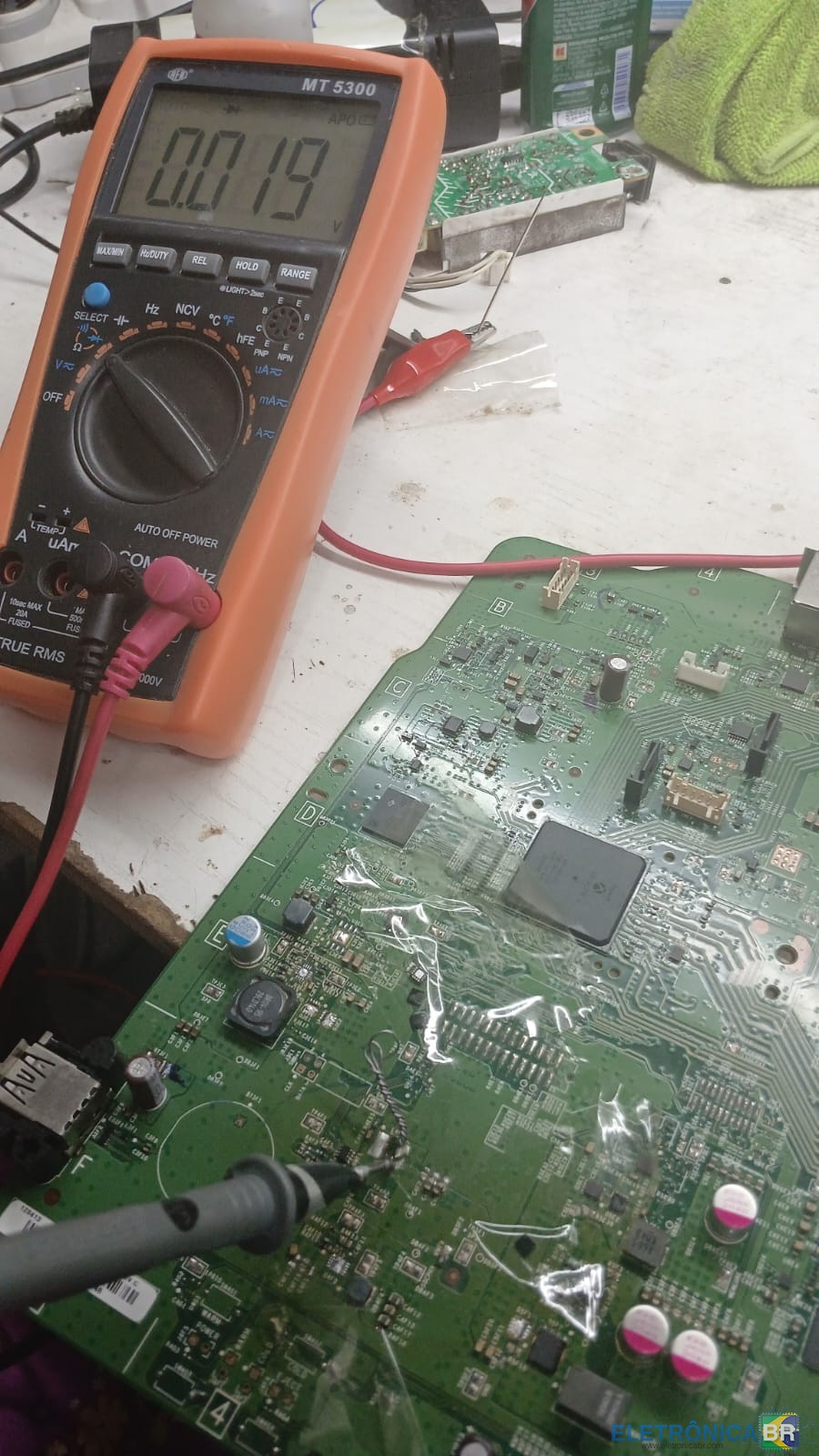

  12. Boa noite amigos. O xbox one fat esta com a tensão nos pinos 5,6,7,8 de 1,35V e era pra ter 5V em todos conforme eu vi em um esquema aqui no grupo. Estou desconfiado ser um capacitor smd C4B6 que tem 5v de um lado e 1,35 do outro, alguem pode me dizer se e normal. E como vcs fazem para saber o valor destes capacitores ruims pois não temos esquema do xbox? Obrigado segue a imagem de referencia.
  13. fala galera, estou com um one fat na bancada me dando uma surra. ele é a versão de 4 fases. estou com curto no 3p3 do tp5f1, removi a bobina lf41 e o curto está do lado direita da mesma. ja removi o u4f3 e afastei resistores e capacitores da regiao e até agora nada, continua tudo na mesma. quando injeto tensao nada aquece. tensões de standbye ok. gostaria da ajuda de vcs para tentar resolver esse aparelho que está me tirando o sono há alguns dias. se puderem me ajudar ficarei muito grato. @MSoler @AndreTec@Pedrosilva701@edson
  14. Preciso do Esquema elétrico do controle do Xbox One / 1537, achei ele no topico abaixo, mas não consigo baixar por falta de creditos.. Se alguem puder dar uns joinhas ai ou mandar um link pra baixar No meu controle, corroeu as trilhas e componentes devido ao vazamento de pilhas e com isso não sei quais os valores dos componentes que preciso trocar. Esquema elétrico do controle do Xbox One / 1537 - Esquemas - EletrônicaBR.com.
  15. Olá eu não entendo nada de desbloqueio só segui um tutorial para atualizar a dash para 17559 no canal do Rubens fiz todos os passos certo, mas agora o game não liga mais aí resolvi criar este post para alguém me dizer se é o meu chip de desbloqueio que tá com problema ou é com a nand do vídeo game depois que eu atualizei. O xell sobe normal uso a lan para pegar backup da nand no Xbox só que no Auto GG da " No Backend Avaliable" na hora de escrever na memória do vídeo game as informações estão tudo certinho CPU KEY, DVD KEY entre outros coloquei tudo certo, mas na hora de escrever a nand no Xbox com o xell aberto e com o IP correto da nisso será que é meu chip que não tá funcionando ou, ele não suporta essa dash mais atualizada o estranho é que com RAW Flash ele lê o pendrive fica preto a tela e para de lê o pendrive q pisca luz, OBS o arquivo xenon.elf é criado no pendrive e Placa é de 2013.
  16. Bom dia, estou com um xbox one fat que a usb lateral não está funcionando, as traseiras estão ok, alguma dica?
  17. vado

    dúvida Xbox 360 desbloqueio LT3

    Olá Amigos, não sei se o lugar correto pra minha pergunta é aqui, mas vamos lá: Estou com Xbox 360 desbloqueio LT3, o DVD danificou queria jogar pelo HD externo, esse desbloqueio LT3 acaeita jogos pelo HD? Fiz algumas tentativas e não deu certo, o jogo fica com exclamação amarela e mensagem de danificado.
  18. Gostaria de saber qual é esse componente pois já procurei datasheet e não achei nada na internet não sei se é um regulador se é um transistor um diodo o código dele é km5%A e uma placa de Xbox one fet revisão B e não tá funcionando USB da lateral se alguém poder me ajudar
  19. Essa fonte de xbox one chegou com o seguinte defeito: acende o led laranja, ao conectar no game ela desarma, testando a fonte sozinha, ao fazer o power on nos pinos internos, apresenta o mesmo problema Foi observado que quando a fonte é acionada, o led laranja apaga o branco pisca e apaga rapidamente, permanecendo apagado ambos leds Medindo com osciloscópio a tensão 12v surge e logo cai, o pfv sobe pra entorno de 405v e logo cai tbm pra tensão stb (260v) (obs: retirei o capacitor primário 150uf 450v pra testar e estava bom, mesmo assim troquei, pois esse a causa n° 1 desse sintoma (talvez tensão do pfc alta?) A fonte chegou com os capacitores da linha 12v estufados e sem capacitância, realizei a troca deles e permaneceu o problema, após isso chequei a linha 5v stb, e nada anormal mesmo assim troquei o capacitor da linha, sem sucesso, chequei os dois capacitores do primário do stb 50v 22uf e 50v 10uf que estavam com esr alto, trocado ambos, permaneceu o mesmo. Ou seja troquei todos eletrolíticos dessa fonte, até os que não acusaram ruim do tester Verifiquei a malha resistiva de feedback do primário, aparentemente tudo normal A checagem dos principais problemas dessa fonte foram feitas, mas ainda não consegui identificar o causador desse defeito, caso algum dos amigos tenha algo a acrescentar para tentar resolver sera de grande ajuda. Fonte antes de trocar componentes: Componentes trocados marcados abaixo (7 eletrolíticos)
  20. Pessoal sou iniciante o aparelho xbox one fat, não fazia verificação a luz da fonte ficava sempre no laranja ele estava com problema no regulador 3.3v stand by, troquei e estabeleceu assim como a 1.8v depois da troca apareceu também. Neste momento tenho todas as tensões de stand by (5v, 3.3v, 1.1v 1.8v) do aparelho e o mesmo voltou a fazer a verificação da fonte o LED fica branco e faz a leitura da placa. Quando aciono o botão Power ele liga e logo em seguida desliga voltando a fonte para o laranja parecendo o efeito plim que muitos falam, segue as tensões que encontrei e abaixo minha suspeita: 5v ponto TP3E3 on (proximo usb lateral) 1.1v ponto TP3D4 on (abaixo da nand) 3.3v ponto TP5F1 on (proximo ao setor 4 da placa) 0.95v Socphy ponto TP4F4 on 1.85v PLL ponto TP5C3 on 1.23v NBCORE TP6F1 on 1.23v MEMCORE TP6E2 on 1.50v MEMIOAB TP9G1 on e na bobina da memória 1.51v 1.50v MEMIOCD TP6C1 on e na bobina da memória 1.51v 0.84v oscilando 0.73v GFXCORE TP9C2 on (Acredito que meu problema esteja neste ponto!) 1.21v CPUCORE TP9G2 on Bom pessoal desculpa algum termo errado ou algo assim, sobre o problema tenho suspeita que seja o PWM NCP4204 que fica próximo ao ponto do GFXCORE que está com a tensão baixa e que seria de 1v se não estiver errado, mas não tenho referência e não sei como testar a região que esse ponto pertence poderiam me auxiliar com alguma dica se possível indicar os pontos que devo verificar.
  21. Amigos, Bom dia! Estou precisando de uma força com um Xbox 360 Corona que originalmente era 4GB. O aparelho só dava o "plim" e não ligava, então iniciei o processo de conversão da NAND de 4GB para 16MB (tipo Trinity) pois tinha todas as tensões de standby não dava pra ler a nand e o pino 2 da mesma estava com 1,7v. O que foi feito até agora: Remoção da NAND BGA de 4GB; Instalação de uma NAND Trinity (16MB). Instalação de todos os resistores de 10k (nos locais apropriados) e 1 resistor de 2k2, conforme necessário. Instalação de todos os capacitores exigidos na conversão. OBSERVAÇÃO: Durante o jumper do R1D3, um dos pads foi perdido. vi que ele se conecta com o R1D4, então fiz o jumper direto com fio fino. Mesmo após o jumper corrigindo o pad perdido, a placa continua não ligando (não dá imagem nem inicia o Xell). RGH 3.0: Foram feitos todos os pontos necessários para o RGH 3.0; Gravação do Xell (ECC) feita com sucesso via J-Runner. A NAND é reconhecida normalmente pelo J-Runner (16MB, Coro Já testei diferentes arquivos de timing, e ainda assim o console não entra no Xell (nem dá sinais de boot). Situação atual: O console não liga após a conversão + RGH 3.0, mesmo com jumper corrigindo pad perdido. Estou em dúvida se ainda pode ser algo relacionado à linha POST (já que a placa era originalmente 4GB), ou se há algo que deixei passar. Alguém já passou por isso ou saberia o que mais posso verificar? Toda ajuda é muito bem-vinda! Obs: Sou iniciante estou fazendo de tudo pra ficar bom e pedir menos ajuda possível, porém nesse caso esgotou-se todos os meus recursos rsrs... Descartei a Ksb devido ter todas as tensões inclusive nos pontos E e F e os 3v3 no botão power. Obrigado desde já a todos.
  22. Olá pessoal! Gostaria de saber se posso fazer o reballing do processador usando solda em pasta, não tenho as esferas 0.6, só tenho 0.45, ou se posso usar a 0.45 e depois de soldadas preencher com solda em pasta?
  23. Olá pessoal, preciso de ajuda com uma fonte de xbox 360 slim 110v que foi ligada em 220v. Geralmente essas fontes queimam apenas o varistor e fusível, mas como podem ver nas fotos, o varistor danificou o indutor que fica ao lado dele também. É possível dimensionar esse indutor? Se não, há problema em ligar sem ele? Funcionaria por muito tempo?
  24. 0 downloads

    Controle Xbox One Elite Series 2 - BoardView
  25. Visualizar Arquivo Controle Xbox One Elite Series 2 - BoardView Controle Xbox One Elite Series 2 - BoardView Uploader willianlopes Enviado 03/04/2025 Categoria Esquemas
